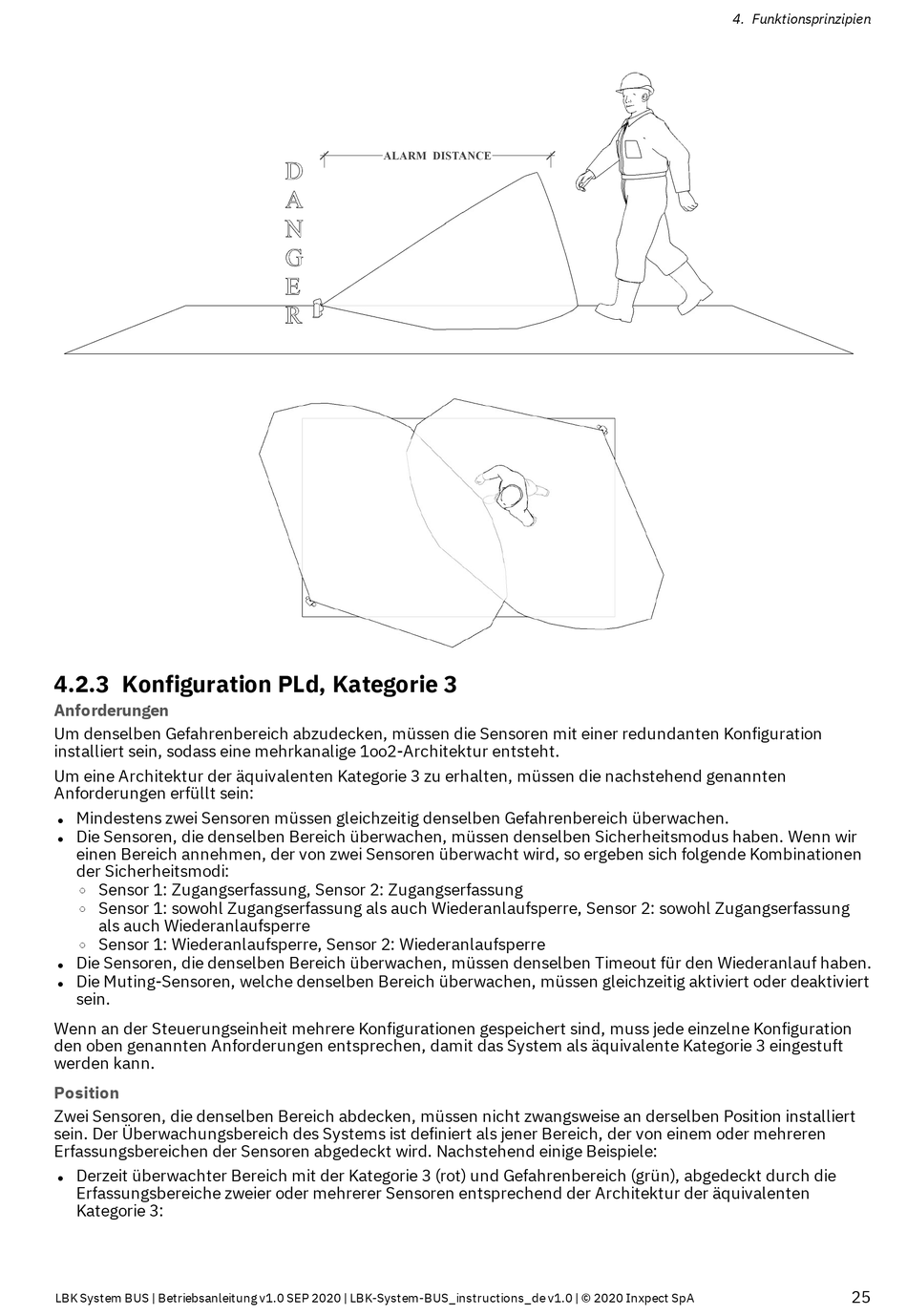

4.2.3 Konfiguration PLd, Kategorie 3
Anforderungen
Um denselben Gefahrenbereich abzudecken, müssen die Sensoren mit einer redundanten Konfiguration
installiert sein, sodass eine mehrkanalige 1oo2-Architektur entsteht.
Um eine Architektur der äquivalenten Kategorie 3 zu erhalten, müssen die nachstehend genannten
Anforderungen erfüllt sein:
Mindestens zwei Sensoren müssen gleichzeitig denselben Gefahrenbereich überwachen.
l
Die Sensoren, die denselben Bereich überwachen, müssen denselben Sicherheitsmodus haben. Wenn wir
l
einen Bereich annehmen, der von zwei Sensoren überwacht wird, so ergeben sich folgende Kombinationen
der Sicherheitsmodi:
Sensor 1: Zugangserfassung, Sensor 2: Zugangserfassung
o
Sensor 1: sowohl Zugangserfassung als auch Wiederanlaufsperre, Sensor 2: sowohl Zugangserfassung
o
als auch Wiederanlaufsperre
Sensor 1: Wiederanlaufsperre, Sensor 2: Wiederanlaufsperre
o
Die Sensoren, die denselben Bereich überwachen, müssen denselben Timeout für den Wiederanlauf haben.
l
Die Muting-Sensoren, welche denselben Bereich überwachen, müssen gleichzeitig aktiviert oder deaktiviert
l
sein.
Wenn an der Steuerungseinheit mehrere Konfigurationen gespeichert sind, muss jede einzelne Konfiguration
den oben genannten Anforderungen entsprechen, damit das System als äquivalente Kategorie 3 eingestuft
werden kann.
Position
Zwei Sensoren, die denselben Bereich abdecken, müssen nicht zwangsweise an derselben Position installiert
sein. Der Überwachungsbereich des Systems ist definiert als jener Bereich, der von einem oder mehreren
Erfassungsbereichen der Sensoren abgedeckt wird. Nachstehend einige Beispiele:
Derzeit überwachter Bereich mit der Kategorie 3 (rot) und Gefahrenbereich (grün), abgedeckt durch die
l
Erfassungsbereiche zweier oder mehrerer Sensoren entsprechend der Architektur der äquivalenten
Kategorie 3:
