6. Installation und Verwendung
Info: Die maximale Länge der CAN-Bus-Leitung von der Steuerungseinheit zum letzten Sensor der Kette beträgt 30 m.
5. Den Busabschluss (Art.-Nr. 07000003) wie folgt auf den freien Stecker des Sensors/der Sensoren am
letzten Platz der Kette stecken:
Wenn der Sensor angeschlossen ist ...
an die Steuerungseinheit
an den letzten Sensor der Kette
6. Auf ZUWEISUNGEN ZURÜCKSETZEN klicken, um die Node-ID aller angeschlossenen Sensoren zu
entfernen.
7. Alle Sensoren trennen und neu installieren (siehe "Erstinstallation" auf der vorherigen Seite).

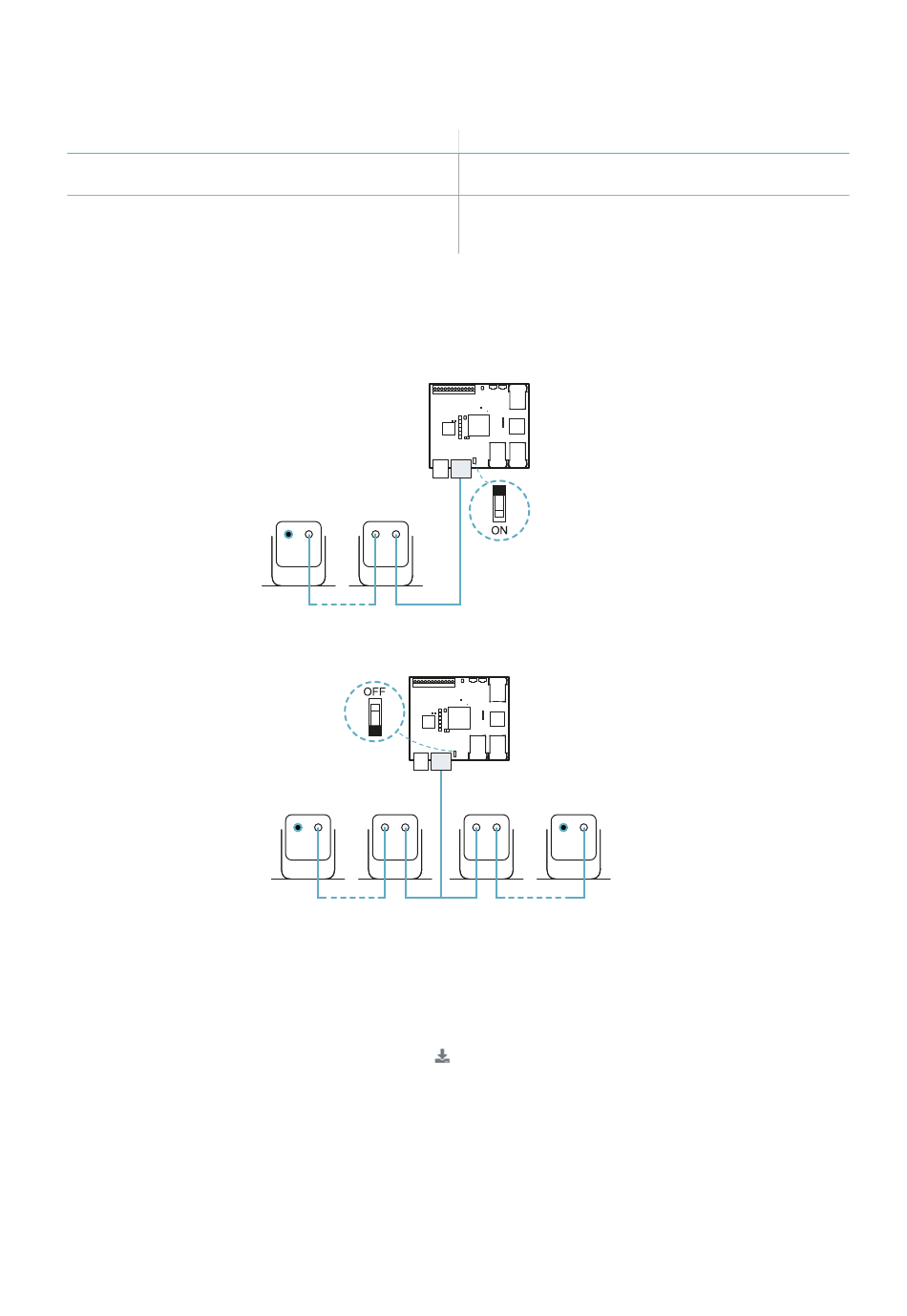

6.2.8 Beispiele für Ketten
Kette mit Steuerungseinheit am Kettenende und einem Sensor mit Busabschluss
Kette mit Steuerungseinheit innerhalb der Kette und zwei Sensoren mit Busabschluss

6.2.9 Speichern und Ausdrucken der Konfiguration

1. In der Anwendung Inxpect Safety auf ÄNDERUNG ÜBERNEHMEN klicken: Die Sensoren speichern die
eingestellte Neigung und die Umgebung. Die Anwendung überträgt die Konfiguration an die
Steuerungseinheit; nach erfolgreicher Übertragung wird der Konfigurationsbericht ausgegeben.
2. Zum Speichern und Ausdrucken des Berichts auf
3. Die Unterschrift der befugten Person einholen.
6.2.10 Zurücksetzen der Ethernet-Parameter der Steuerungseinheit
1. Sicherstellen, dass die Steuerungseinheit eingeschaltet ist.
2. Die Reset-Taste für die Netzwerkparameter drücken und während der Schritte 3 und 4 gedrückt halten.
3. Fünf Sekunden warten.
4. Warten, bis die LED S6 auf der Steuerungseinheit stetig rot leuchtet: Die Ethernet-Parameter werden so
auf die Standardeinstellungen zurückgesetzt (siehe "Ethernet-Verbindung" auf Seite 69).
5. Die Steuerungseinheit erneut konfigurieren.
56
LBK System BUS | Betriebsanleitung v1.0 SEP 2020 | LBK-System-BUS_instructions_de v1.0 | © 2020 Inxpect SpA
Dann ...
auf den freien Stecker des soeben angeschlossenen
Sensors einen neuen Busabschluss stecken.
den Busabschluss vom letzten Sensor abziehen
und auf den freien Stecker des soeben
angeschlossenen Sensors stecken.
klicken.
