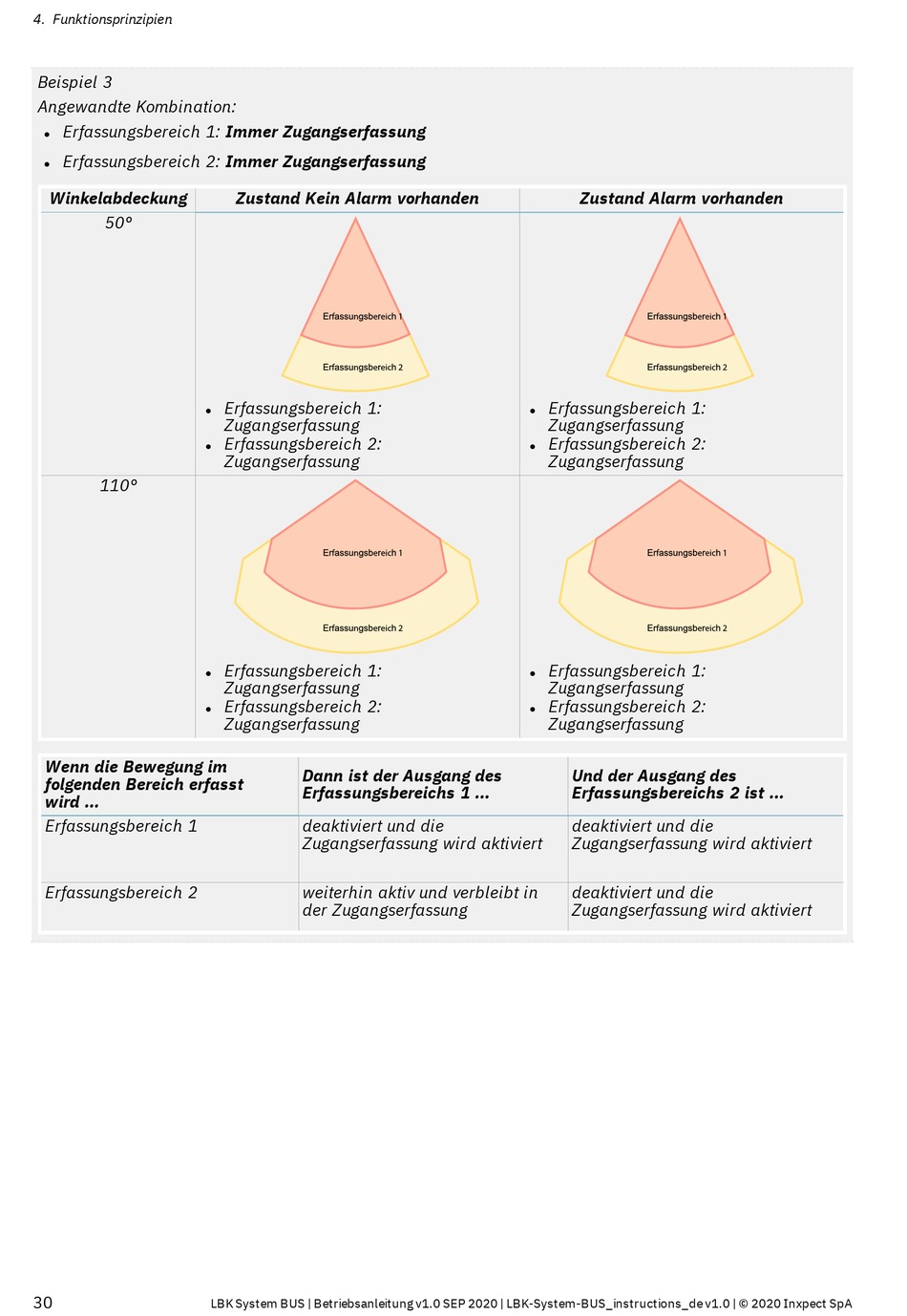

4. Funktionsprinzipien
Beispiel 3
Angewandte Kombination:
Erfassungsbereich 1: Immer Zugangserfassung
l
Erfassungsbereich 2: Immer Zugangserfassung
l
Winkelabdeckung
50°
110°
Wenn die Bewegung im
folgenden Bereich erfasst
wird ...
Erfassungsbereich 1
Erfassungsbereich 2
30
Zustand Kein Alarm vorhanden
Erfassungsbereich 1:
l
Zugangserfassung
Erfassungsbereich 2:
l
Zugangserfassung
Erfassungsbereich 1:
l
Zugangserfassung
Erfassungsbereich 2:
l
Zugangserfassung
Dann ist der Ausgang des
Erfassungsbereichs 1 ...
deaktiviert und die
Zugangserfassung wird aktiviert
weiterhin aktiv und verbleibt in
der Zugangserfassung
LBK System BUS | Betriebsanleitung v1.0 SEP 2020 | LBK-System-BUS_instructions_de v1.0 | © 2020 Inxpect SpA
Zustand Alarm vorhanden
Erfassungsbereich 1:
l
Zugangserfassung
Erfassungsbereich 2:
l
Zugangserfassung
Erfassungsbereich 1:
l
Zugangserfassung
Erfassungsbereich 2:
l
Zugangserfassung
Und der Ausgang des
Erfassungsbereichs 2 ist ...
deaktiviert und die
Zugangserfassung wird aktiviert
deaktiviert und die
Zugangserfassung wird aktiviert
