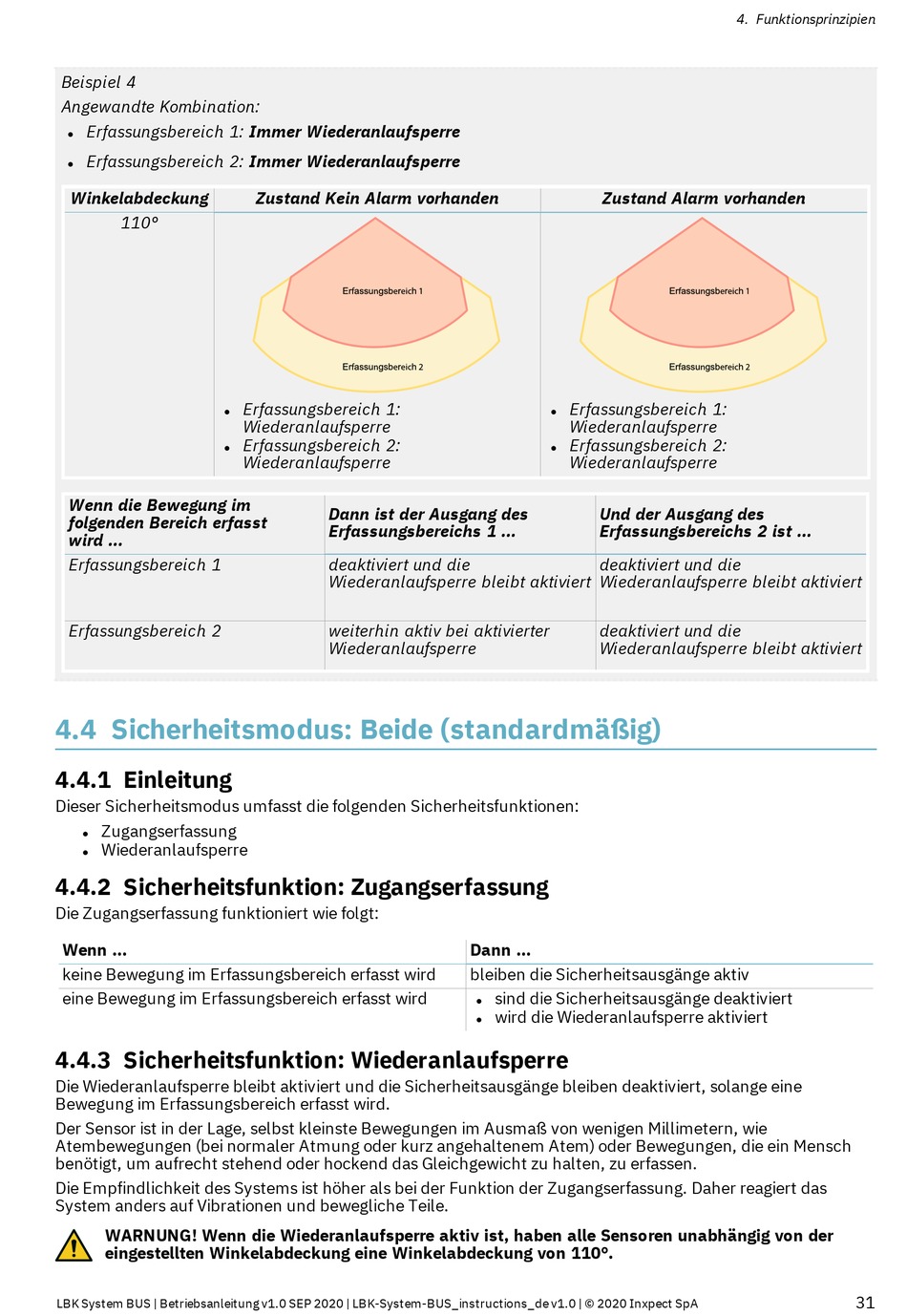

Beispiel 4
Angewandte Kombination:
Erfassungsbereich 1: Immer Wiederanlaufsperre
l
Erfassungsbereich 2: Immer Wiederanlaufsperre
l
Winkelabdeckung
110°
l
l
Wenn die Bewegung im
folgenden Bereich erfasst
wird ...
Erfassungsbereich 1
Erfassungsbereich 2
4.4 Sicherheitsmodus: Beide (standardmäßig)
4.4.1 Einleitung
Dieser Sicherheitsmodus umfasst die folgenden Sicherheitsfunktionen:
Zugangserfassung
l
Wiederanlaufsperre
l
4.4.2 Sicherheitsfunktion: Zugangserfassung
Die Zugangserfassung funktioniert wie folgt:
Wenn ...
keine Bewegung im Erfassungsbereich erfasst wird
eine Bewegung im Erfassungsbereich erfasst wird

4.4.3 Sicherheitsfunktion: Wiederanlaufsperre

Die Wiederanlaufsperre bleibt aktiviert und die Sicherheitsausgänge bleiben deaktiviert, solange eine
Bewegung im Erfassungsbereich erfasst wird.
Der Sensor ist in der Lage, selbst kleinste Bewegungen im Ausmaß von wenigen Millimetern, wie
Atembewegungen (bei normaler Atmung oder kurz angehaltenem Atem) oder Bewegungen, die ein Mensch
benötigt, um aufrecht stehend oder hockend das Gleichgewicht zu halten, zu erfassen.
Die Empfindlichkeit des Systems ist höher als bei der Funktion der Zugangserfassung. Daher reagiert das
System anders auf Vibrationen und bewegliche Teile.
WARNUNG! Wenn die Wiederanlaufsperre aktiv ist, haben alle Sensoren unabhängig von der
eingestellten Winkelabdeckung eine Winkelabdeckung von 110°.
LBK System BUS | Betriebsanleitung v1.0 SEP 2020 | LBK-System-BUS_instructions_de v1.0 | © 2020 Inxpect SpA
Zustand Kein Alarm vorhanden
Erfassungsbereich 1:
Wiederanlaufsperre
Erfassungsbereich 2:
Wiederanlaufsperre
Dann ist der Ausgang des
Erfassungsbereichs 1 ...
deaktiviert und die
Wiederanlaufsperre bleibt aktiviert
weiterhin aktiv bei aktivierter
Wiederanlaufsperre
Zustand Alarm vorhanden
Erfassungsbereich 1:
l
Wiederanlaufsperre
Erfassungsbereich 2:
l
Wiederanlaufsperre
Und der Ausgang des
Erfassungsbereichs 2 ist ...
deaktiviert und die
Wiederanlaufsperre bleibt aktiviert
deaktiviert und die
Wiederanlaufsperre bleibt aktiviert
Dann ...
bleiben die Sicherheitsausgänge aktiv
sind die Sicherheitsausgänge deaktiviert
l
wird die Wiederanlaufsperre aktiviert
l
