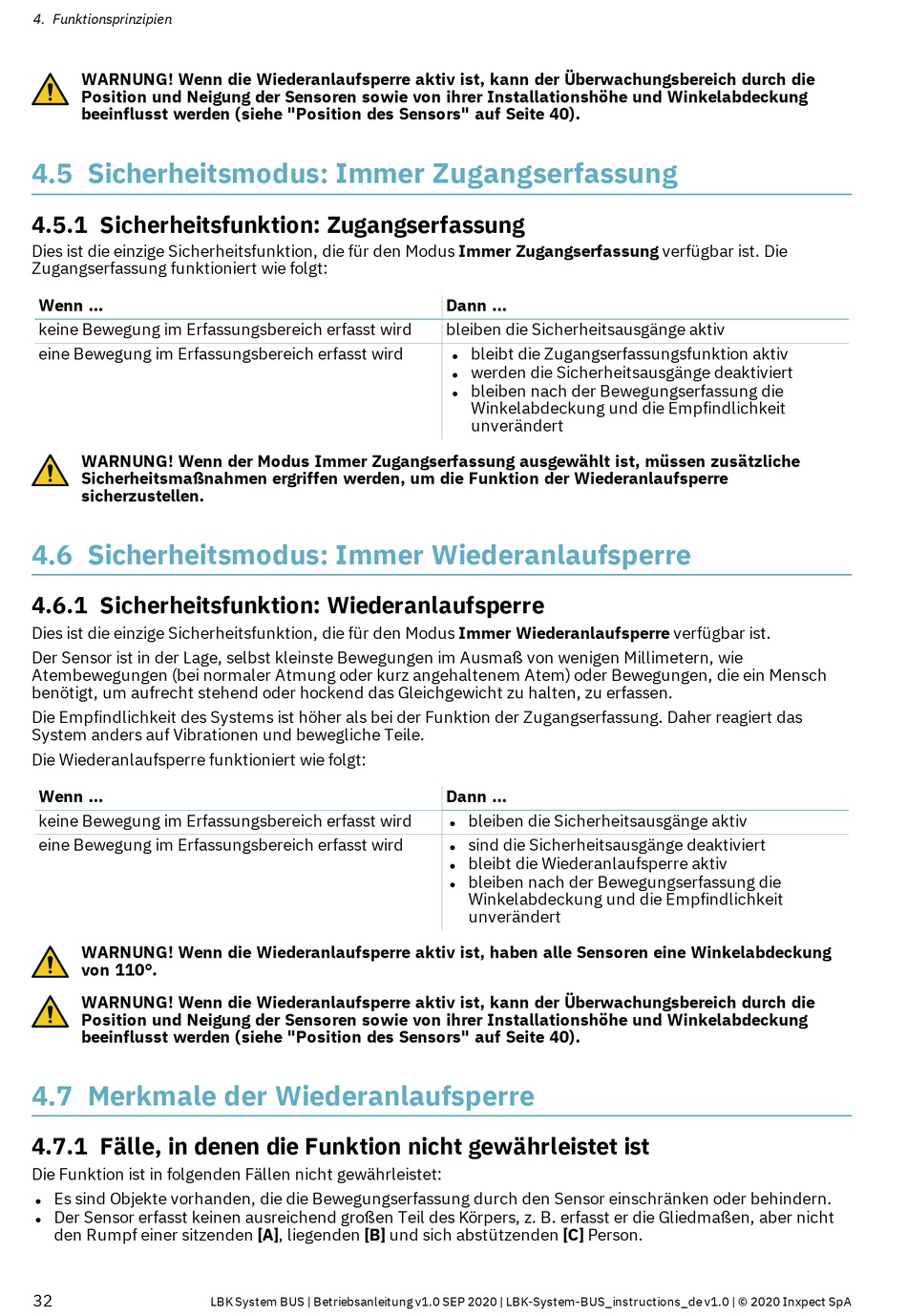

4. Funktionsprinzipien
WARNUNG! Wenn die Wiederanlaufsperre aktiv ist, kann der Überwachungsbereich durch die
Position und Neigung der Sensoren sowie von ihrer Installationshöhe und Winkelabdeckung
beeinflusst werden (siehe "Position des Sensors" auf Seite 40).

4.5 Sicherheitsmodus: Immer Zugangserfassung

4.5.1 Sicherheitsfunktion: Zugangserfassung

Dies ist die einzige Sicherheitsfunktion, die für den Modus Immer Zugangserfassung verfügbar ist. Die
Zugangserfassung funktioniert wie folgt:
Wenn ...
keine Bewegung im Erfassungsbereich erfasst wird
eine Bewegung im Erfassungsbereich erfasst wird
WARNUNG! Wenn der Modus Immer Zugangserfassung ausgewählt ist, müssen zusätzliche
Sicherheitsmaßnahmen ergriffen werden, um die Funktion der Wiederanlaufsperre
sicherzustellen.

4.6 Sicherheitsmodus: Immer Wiederanlaufsperre

4.6.1 Sicherheitsfunktion: Wiederanlaufsperre
Dies ist die einzige Sicherheitsfunktion, die für den Modus Immer Wiederanlaufsperre verfügbar ist.
Der Sensor ist in der Lage, selbst kleinste Bewegungen im Ausmaß von wenigen Millimetern, wie
Atembewegungen (bei normaler Atmung oder kurz angehaltenem Atem) oder Bewegungen, die ein Mensch
benötigt, um aufrecht stehend oder hockend das Gleichgewicht zu halten, zu erfassen.
Die Empfindlichkeit des Systems ist höher als bei der Funktion der Zugangserfassung. Daher reagiert das
System anders auf Vibrationen und bewegliche Teile.
Die Wiederanlaufsperre funktioniert wie folgt:
Wenn ...
keine Bewegung im Erfassungsbereich erfasst wird
eine Bewegung im Erfassungsbereich erfasst wird
WARNUNG! Wenn die Wiederanlaufsperre aktiv ist, haben alle Sensoren eine Winkelabdeckung
von 110°.
WARNUNG! Wenn die Wiederanlaufsperre aktiv ist, kann der Überwachungsbereich durch die
Position und Neigung der Sensoren sowie von ihrer Installationshöhe und Winkelabdeckung
beeinflusst werden (siehe "Position des Sensors" auf Seite 40).

4.7 Merkmale der Wiederanlaufsperre

4.7.1 Fälle, in denen die Funktion nicht gewährleistet ist
Die Funktion ist in folgenden Fällen nicht gewährleistet:
Es sind Objekte vorhanden, die die Bewegungserfassung durch den Sensor einschränken oder behindern.
l
Der Sensor erfasst keinen ausreichend großen Teil des Körpers, z. B. erfasst er die Gliedmaßen, aber nicht
l
den Rumpf einer sitzenden [A], liegenden [B] und sich abstützenden [C] Person.
32
LBK System BUS | Betriebsanleitung v1.0 SEP 2020 | LBK-System-BUS_instructions_de v1.0 | © 2020 Inxpect SpA
Dann ...
bleiben die Sicherheitsausgänge aktiv
bleibt die Zugangserfassungsfunktion aktiv
l
werden die Sicherheitsausgänge deaktiviert
l
bleiben nach der Bewegungserfassung die
l
Winkelabdeckung und die Empfindlichkeit
unverändert
Dann ...
bleiben die Sicherheitsausgänge aktiv
l
sind die Sicherheitsausgänge deaktiviert
l
bleibt die Wiederanlaufsperre aktiv
l
bleiben nach der Bewegungserfassung die
l
Winkelabdeckung und die Empfindlichkeit
unverändert
