Berechnung Des Tatsächlichen Erfassungsabstandes - Inxpect LBK System BUS Betriebsanleitung

5. Position des Sensors
5.4.6 Konfiguration 3
Bei dieser Konfiguration überschneiden sich der obere und untere Teil des Sichtfelds des Sensors immer mit
dem Boden.
Für eine optimale Leistung müssen die folgenden Bedingungen erfüllt sein:
Sichtfeld von 110°
Sichtfeld von 50°

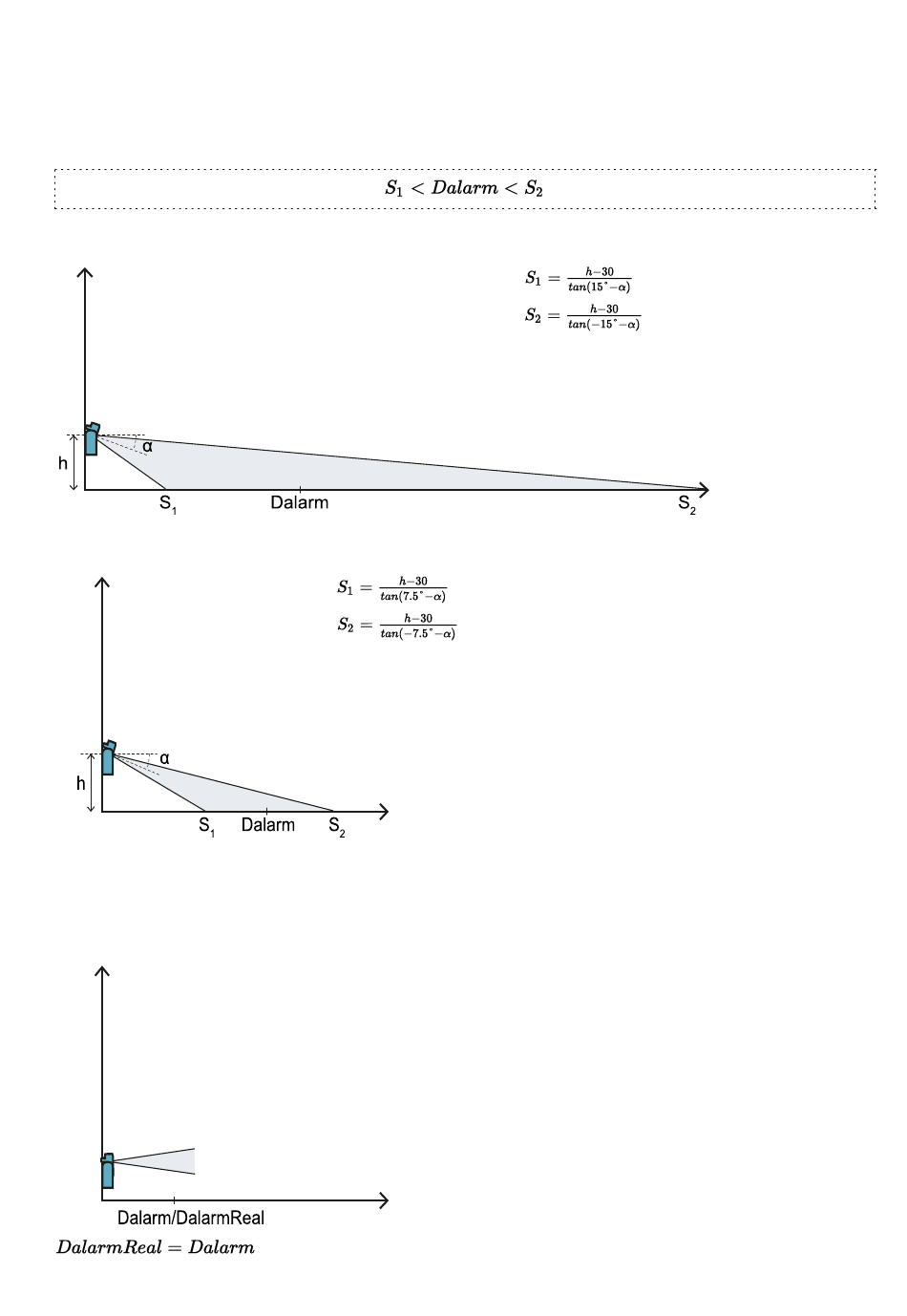

5.4.7 Berechnung des tatsächlichen Erfassungsabstandes
Der tatsächliche Erfassungsabstand DalarmReal ist auf der Seite Konfiguration in die Anwendung Inxpect
Safety einzugeben.
DalarmReal gibt den maximalen Abstand zwischen Sensor und zu erfassendem Objekt an.
47
LBK System BUS | Betriebsanleitung v1.0 SEP 2020 | LBK-System-BUS_instructions_de v1.0 | © 2020 Inxpect SpA
