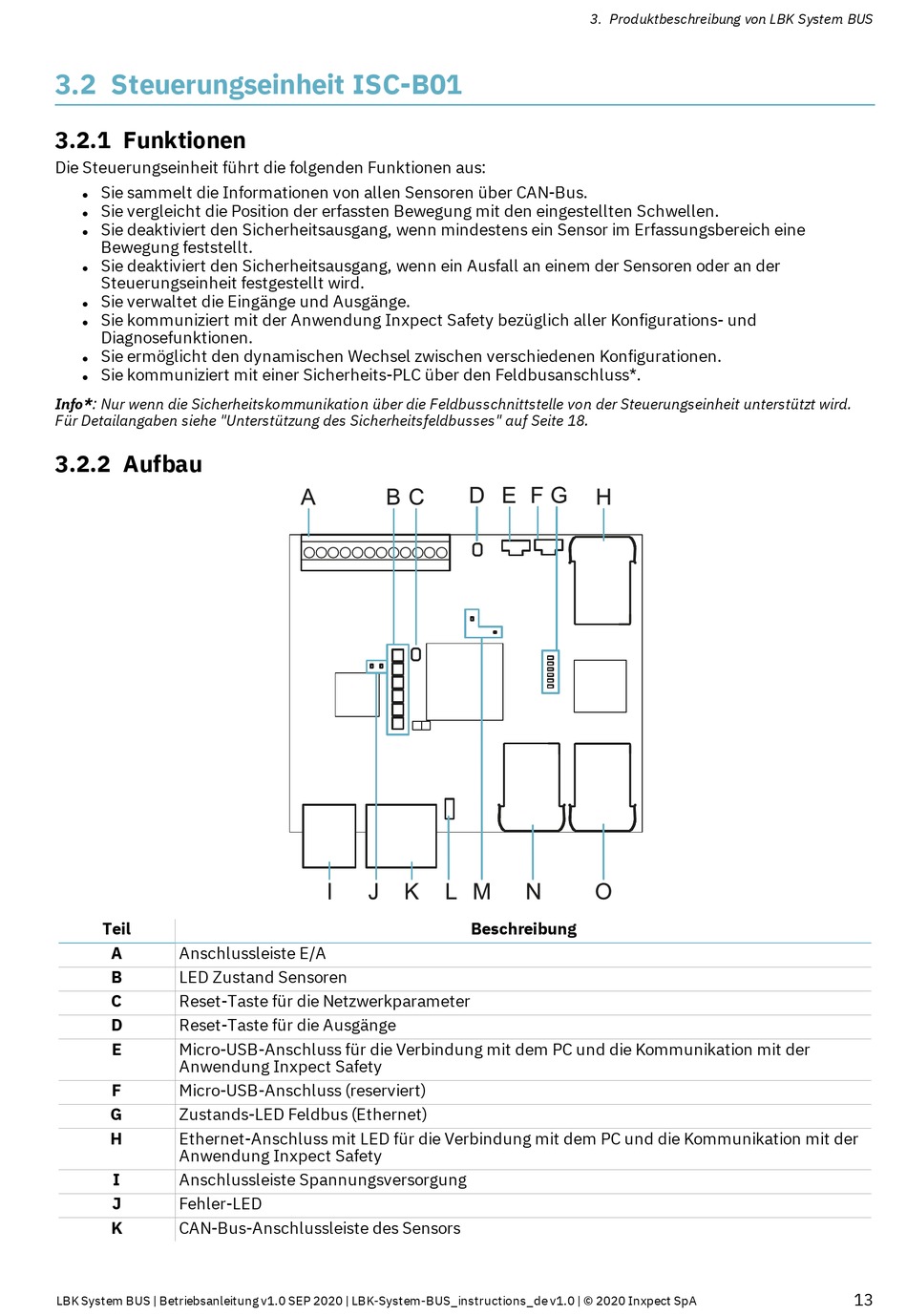

3.2 Steuerungseinheit ISC-B01

3.2.1 Funktionen

Die Steuerungseinheit führt die folgenden Funktionen aus:
Sie sammelt die Informationen von allen Sensoren über CAN-Bus.
l
Sie vergleicht die Position der erfassten Bewegung mit den eingestellten Schwellen.
l
Sie deaktiviert den Sicherheitsausgang, wenn mindestens ein Sensor im Erfassungsbereich eine
l
Bewegung feststellt.
Sie deaktiviert den Sicherheitsausgang, wenn ein Ausfall an einem der Sensoren oder an der
l
Steuerungseinheit festgestellt wird.
Sie verwaltet die Eingänge und Ausgänge.
l
Sie kommuniziert mit der Anwendung Inxpect Safety bezüglich aller Konfigurations- und
l
Diagnosefunktionen.
Sie ermöglicht den dynamischen Wechsel zwischen verschiedenen Konfigurationen.
l
Sie kommuniziert mit einer Sicherheits-PLC über den Feldbusanschluss*.
l
Info*: Nur wenn die Sicherheitskommunikation über die Feldbusschnittstelle von der Steuerungseinheit unterstützt wird.
Für Detailangaben siehe "Unterstützung des Sicherheitsfeldbusses" auf Seite 18.
3.2.2 Aufbau
Teil
A Anschlussleiste E/A
B LED Zustand Sensoren
C Reset-Taste für die Netzwerkparameter
D Reset-Taste für die Ausgänge
E Micro-USB-Anschluss für die Verbindung mit dem PC und die Kommunikation mit der
Anwendung Inxpect Safety
F Micro-USB-Anschluss (reserviert)
G Zustands-LED Feldbus (Ethernet)
H Ethernet-Anschluss mit LED für die Verbindung mit dem PC und die Kommunikation mit der
Anwendung Inxpect Safety
I Anschlussleiste Spannungsversorgung
J Fehler-LED
K CAN-Bus-Anschlussleiste des Sensors
