Installation Der Sensoren An Der Maschine - Inxpect LBK System BUS Betriebsanleitung

6. Installation und Verwendung

6.2.6 Installation der Sensoren an der Maschine

Info: Wenn der Sensor auf vibrierenden Bauteilen installiert wird und sich Objekte im Sichtfeld befinden, kann der Sensor
unerwünschte Alarme auslösen.

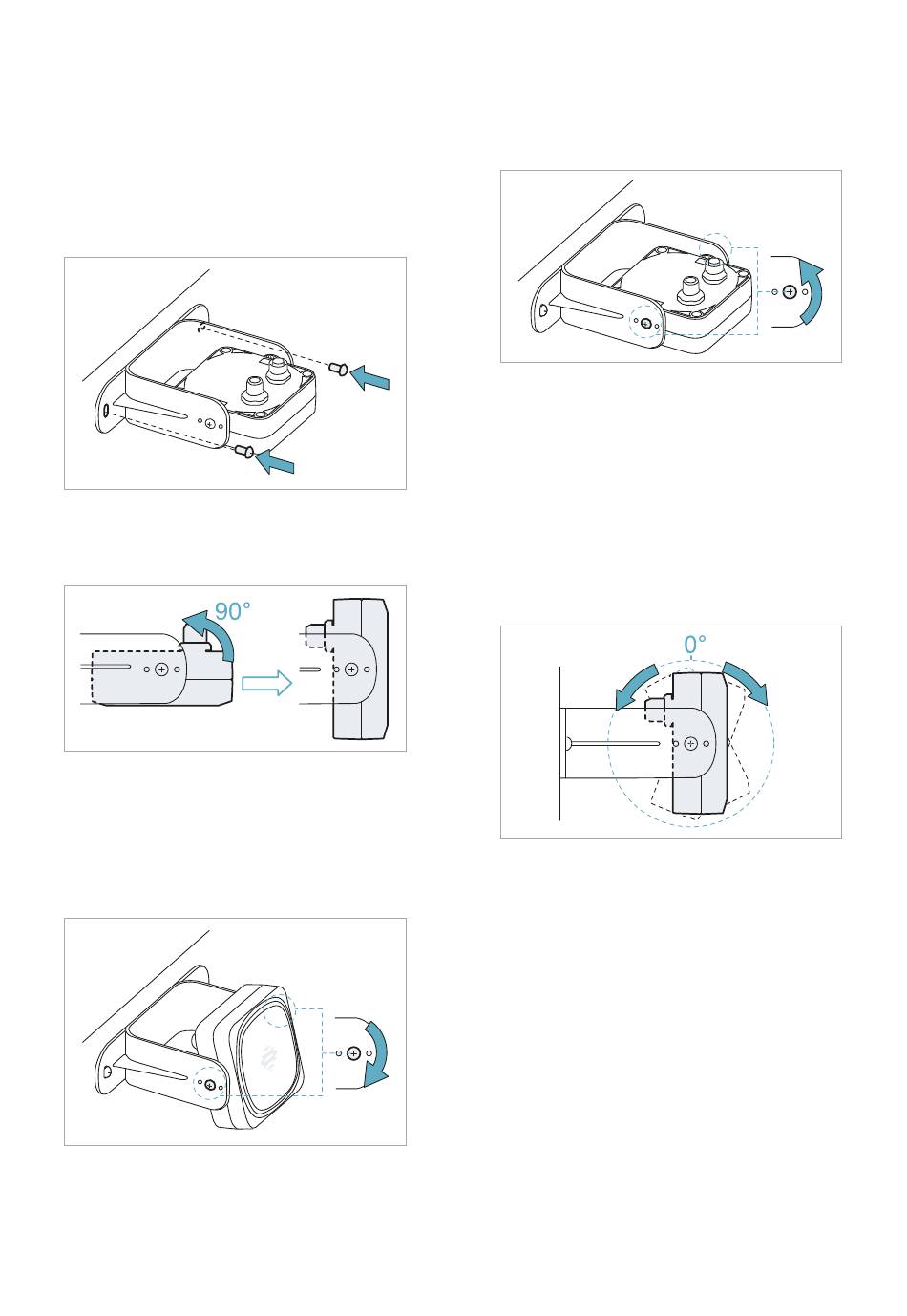

1. Den Sensor gemäß Konfigurationsbericht
positionieren und den Bügel mit zwei
Schrauben an einer Halterung der Maschine
montieren. Für die Auswahl der
Installationshöhe siehe "Position des Sensors"
auf Seite 40.
3. Den Sensor parallel zur Halterung der
Maschine positionieren.
5. Die Schauben festziehen.
54
LBK System BUS | Betriebsanleitung v1.0 SEP 2020 | LBK-System-BUS_instructions_de v1.0 | © 2020 Inxpect SpA
2. Die seitlichen Schrauben lösen.
4. Den Sensor bis zum Erreichen der
gewünschten Neigung ausrichten, siehe
"Position des Sensors" auf Seite 40.
Info: Eine Kerbe entspricht einer 10°-Neigung.
