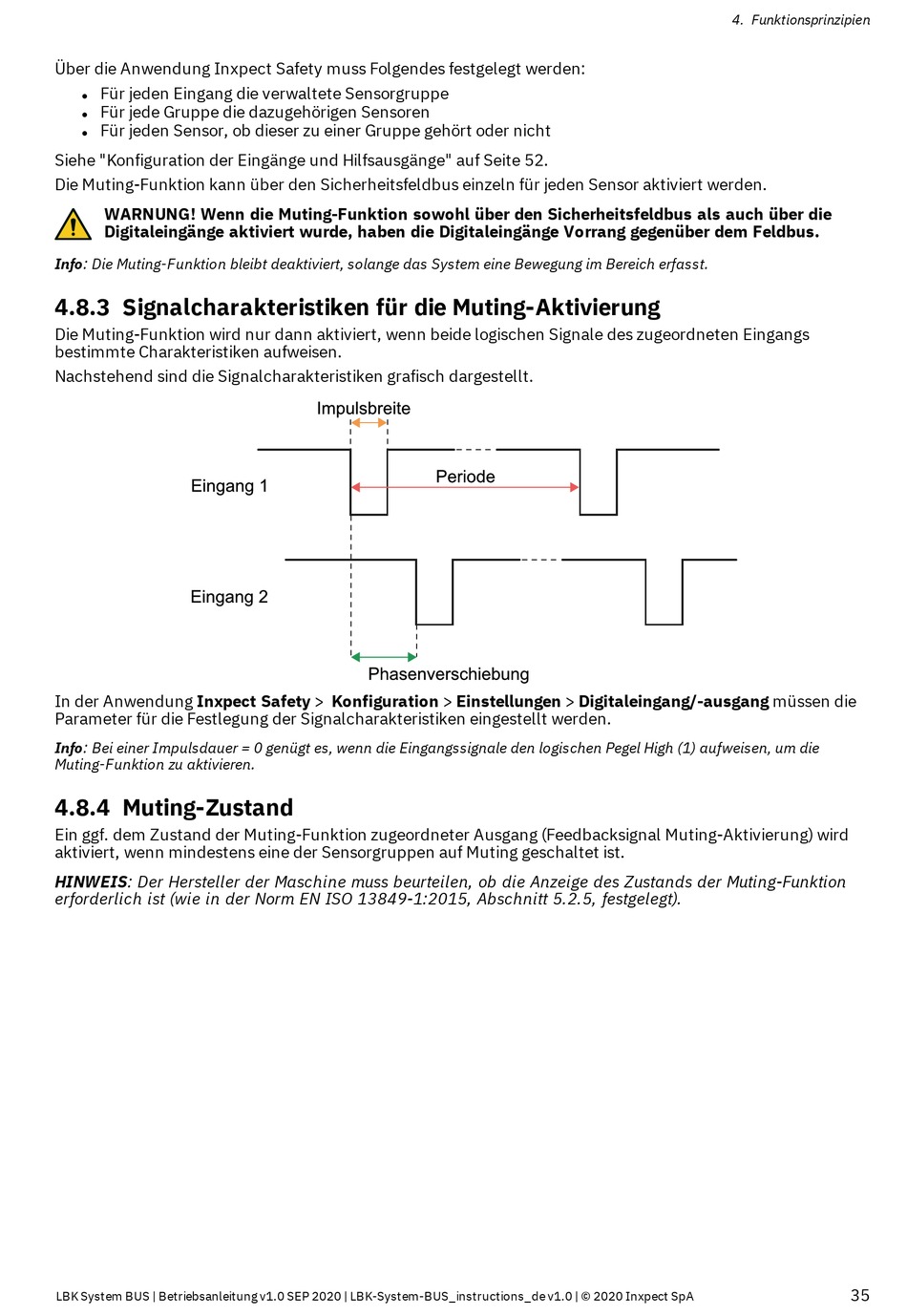

Über die Anwendung Inxpect Safety muss Folgendes festgelegt werden:
Für jeden Eingang die verwaltete Sensorgruppe
l
Für jede Gruppe die dazugehörigen Sensoren
l
Für jeden Sensor, ob dieser zu einer Gruppe gehört oder nicht
l
Siehe "Konfiguration der Eingänge und Hilfsausgänge" auf Seite 52.
Die Muting-Funktion kann über den Sicherheitsfeldbus einzeln für jeden Sensor aktiviert werden.
WARNUNG! Wenn die Muting-Funktion sowohl über den Sicherheitsfeldbus als auch über die
Digitaleingänge aktiviert wurde, haben die Digitaleingänge Vorrang gegenüber dem Feldbus.
Info: Die Muting-Funktion bleibt deaktiviert, solange das System eine Bewegung im Bereich erfasst.
4.8.3 Signalcharakteristiken für die Muting-Aktivierung
Die Muting-Funktion wird nur dann aktiviert, wenn beide logischen Signale des zugeordneten Eingangs
bestimmte Charakteristiken aufweisen.
Nachstehend sind die Signalcharakteristiken grafisch dargestellt.
In der Anwendung Inxpect Safety > Konfiguration > Einstellungen > Digitaleingang/-ausgang müssen die
Parameter für die Festlegung der Signalcharakteristiken eingestellt werden.
Info: Bei einer Impulsdauer = 0 genügt es, wenn die Eingangssignale den logischen Pegel High (1) aufweisen, um die
Muting-Funktion zu aktivieren.

4.8.4 Muting-Zustand

Ein ggf. dem Zustand der Muting-Funktion zugeordneter Ausgang (Feedbacksignal Muting-Aktivierung) wird
aktiviert, wenn mindestens eine der Sensorgruppen auf Muting geschaltet ist.
HINWEIS: Der Hersteller der Maschine muss beurteilen, ob die Anzeige des Zustands der Muting-Funktion
erforderlich ist (wie in der Norm EN ISO 13849-1:2015, Abschnitt 5.2.5, festgelegt).
