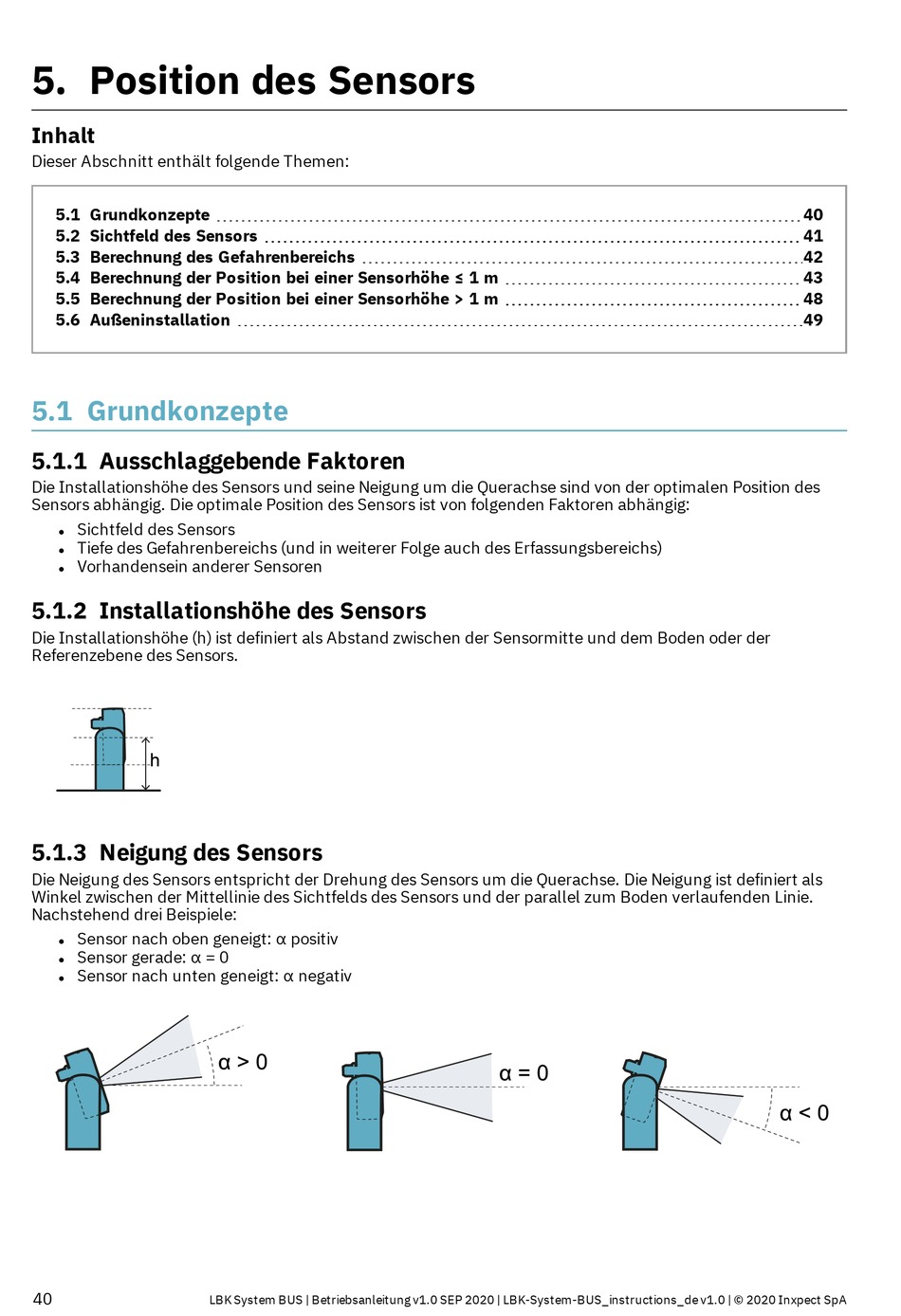

5. Position des Sensors

Inhalt
Dieser Abschnitt enthält folgende Themen:
5.1 Grundkonzepte
5.2 Sichtfeld des Sensors
5.3 Berechnung des Gefahrenbereichs
5.4 Berechnung der Position bei einer Sensorhöhe ≤ 1 m
5.5 Berechnung der Position bei einer Sensorhöhe > 1 m
5.6 Außeninstallation
5.1 Grundkonzepte
5.1.1 Ausschlaggebende Faktoren
Die Installationshöhe des Sensors und seine Neigung um die Querachse sind von der optimalen Position des
Sensors abhängig. Die optimale Position des Sensors ist von folgenden Faktoren abhängig:
Sichtfeld des Sensors
l
Tiefe des Gefahrenbereichs (und in weiterer Folge auch des Erfassungsbereichs)
l
Vorhandensein anderer Sensoren
l
5.1.2 Installationshöhe des Sensors
Die Installationshöhe (h) ist definiert als Abstand zwischen der Sensormitte und dem Boden oder der
Referenzebene des Sensors.
5.1.3 Neigung des Sensors
Die Neigung des Sensors entspricht der Drehung des Sensors um die Querachse. Die Neigung ist definiert als
Winkel zwischen der Mittellinie des Sichtfelds des Sensors und der parallel zum Boden verlaufenden Linie.
Nachstehend drei Beispiele:
Sensor nach oben geneigt: α positiv
l
Sensor gerade: α = 0
l
Sensor nach unten geneigt: α negativ
l
40
LBK System BUS | Betriebsanleitung v1.0 SEP 2020 | LBK-System-BUS_instructions_de v1.0 | © 2020 Inxpect SpA
