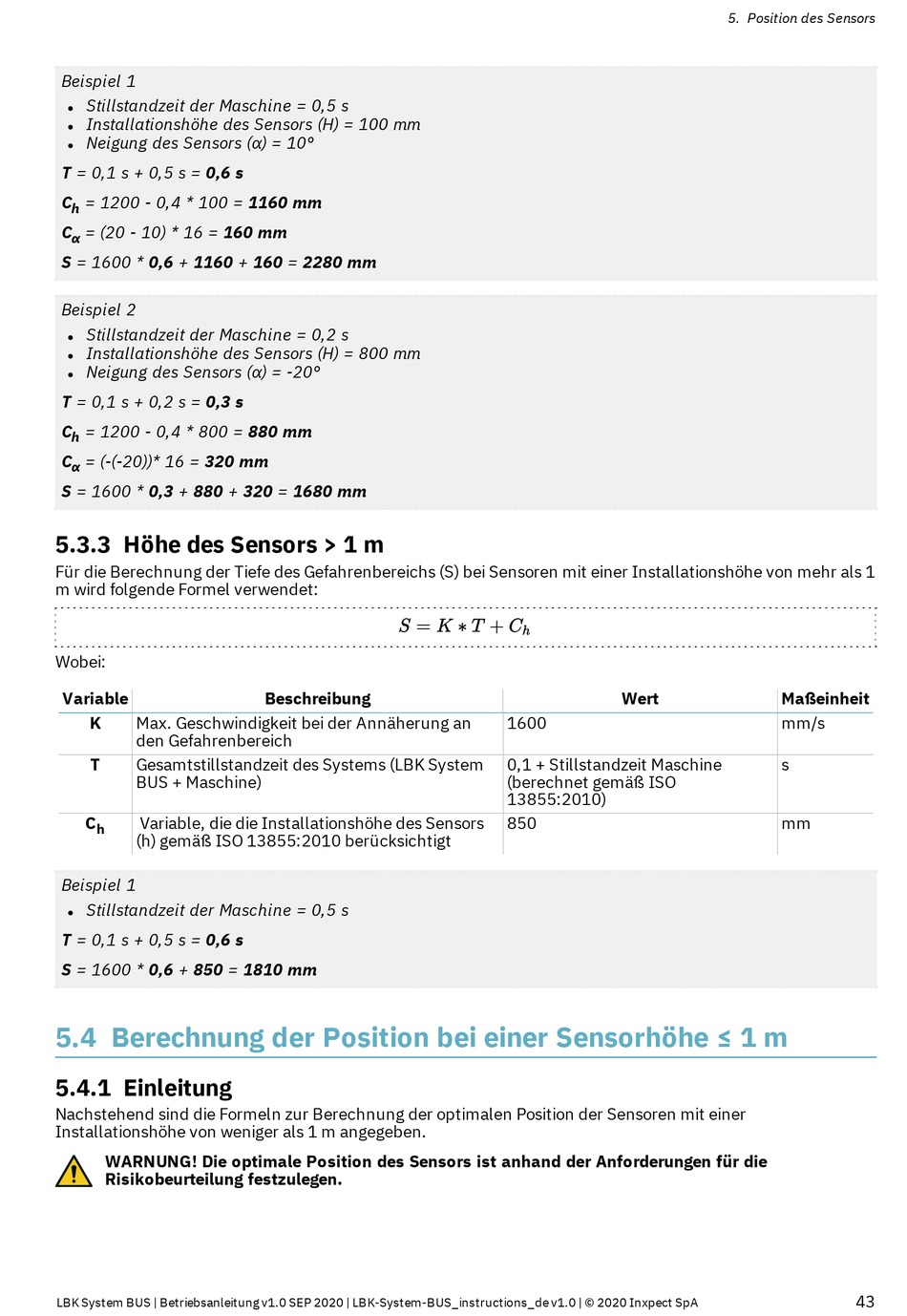

Inxpect LBK System BUS Betriebsanleitung Seite 43

Beispiel 1
Stillstandzeit der Maschine = 0,5 s
l
Installationshöhe des Sensors (H) = 100 mm
l
Neigung des Sensors (α) = 10°
l
T = 0,1 s + 0,5 s = 0,6 s
C = 1200 - 0,4 * 100 = 1160 mm
h
C = (20 - 10) * 16 = 160 mm
α
S = 1600 * 0,6 + 1160 + 160 = 2280 mm
Beispiel 2
Stillstandzeit der Maschine = 0,2 s
l
Installationshöhe des Sensors (H) = 800 mm
l
Neigung des Sensors (α) = -20°
l
T = 0,1 s + 0,2 s = 0,3 s
C = 1200 - 0,4 * 800 = 880 mm
h
C = (-(-20))* 16 = 320 mm
α
S = 1600 * 0,3 + 880 + 320 = 1680 mm
5.3.3 Höhe des Sensors > 1 m
Für die Berechnung der Tiefe des Gefahrenbereichs (S) bei Sensoren mit einer Installationshöhe von mehr als 1
m wird folgende Formel verwendet:
Wobei:
Variable
K Max. Geschwindigkeit bei der Annäherung an
den Gefahrenbereich
T Gesamtstillstandzeit des Systems (LBK System
BUS + Maschine)
C Variable, die die Installationshöhe des Sensors
h
(h) gemäß ISO 13855:2010 berücksichtigt
Beispiel 1
Stillstandzeit der Maschine = 0,5 s
l
T = 0,1 s + 0,5 s = 0,6 s
S = 1600 * 0,6 + 850 = 1810 mm
5.4 Berechnung der Position bei einer Sensorhöhe ≤ 1 m
5.4.1 Einleitung
Nachstehend sind die Formeln zur Berechnung der optimalen Position der Sensoren mit einer
Installationshöhe von weniger als 1 m angegeben.
WARNUNG! Die optimale Position des Sensors ist anhand der Anforderungen für die
Risikobeurteilung festzulegen.
LBK System BUS | Betriebsanleitung v1.0 SEP 2020 | LBK-System-BUS_instructions_de v1.0 | © 2020 Inxpect SpA
Beschreibung Wert
1600
0,1 + Stillstandzeit Maschine
(berechnet gemäß ISO
13855:2010)
850
5. Position des Sensors
Maßeinheit
mm/s
s
mm
