3. Produktbeschreibung von LBK System BUS

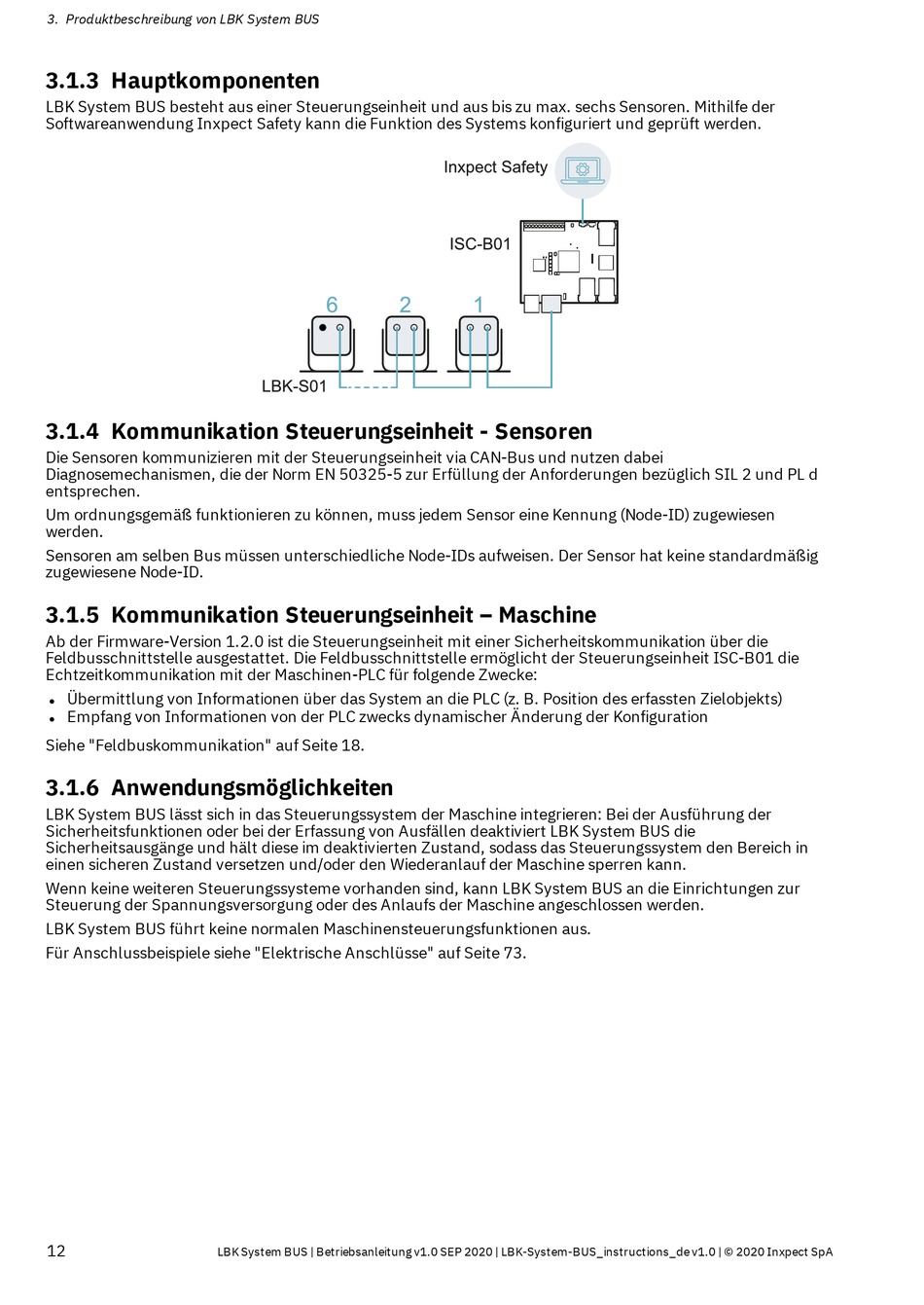

3.1.3 Hauptkomponenten

LBK System BUS besteht aus einer Steuerungseinheit und aus bis zu max. sechs Sensoren. Mithilfe der
Softwareanwendung Inxpect Safety kann die Funktion des Systems konfiguriert und geprüft werden.

3.1.4 Kommunikation Steuerungseinheit - Sensoren

Die Sensoren kommunizieren mit der Steuerungseinheit via CAN-Bus und nutzen dabei
Diagnosemechanismen, die der Norm EN 50325-5 zur Erfüllung der Anforderungen bezüglich SIL 2 und PL d
entsprechen.
Um ordnungsgemäß funktionieren zu können, muss jedem Sensor eine Kennung (Node-ID) zugewiesen
werden.
Sensoren am selben Bus müssen unterschiedliche Node-IDs aufweisen. Der Sensor hat keine standardmäßig
zugewiesene Node-ID.
3.1.5 Kommunikation Steuerungseinheit – Maschine
Ab der Firmware-Version 1.2.0 ist die Steuerungseinheit mit einer Sicherheitskommunikation über die
Feldbusschnittstelle ausgestattet. Die Feldbusschnittstelle ermöglicht der Steuerungseinheit ISC-B01 die
Echtzeitkommunikation mit der Maschinen-PLC für folgende Zwecke:
Übermittlung von Informationen über das System an die PLC (z. B. Position des erfassten Zielobjekts)
l
Empfang von Informationen von der PLC zwecks dynamischer Änderung der Konfiguration
l
Siehe "Feldbuskommunikation" auf Seite 18.
3.1.6 Anwendungsmöglichkeiten
LBK System BUS lässt sich in das Steuerungssystem der Maschine integrieren: Bei der Ausführung der
Sicherheitsfunktionen oder bei der Erfassung von Ausfällen deaktiviert LBK System BUS die
Sicherheitsausgänge und hält diese im deaktivierten Zustand, sodass das Steuerungssystem den Bereich in
einen sicheren Zustand versetzen und/oder den Wiederanlauf der Maschine sperren kann.
Wenn keine weiteren Steuerungssysteme vorhanden sind, kann LBK System BUS an die Einrichtungen zur
Steuerung der Spannungsversorgung oder des Anlaufs der Maschine angeschlossen werden.
LBK System BUS führt keine normalen Maschinensteuerungsfunktionen aus.
Für Anschlussbeispiele siehe "Elektrische Anschlüsse" auf Seite 73.
