3. Produktbeschreibung von LBK System BUS
Anwendung Inxpect Safety geändert werden können (siehe " Parameter" auf Seite 78).

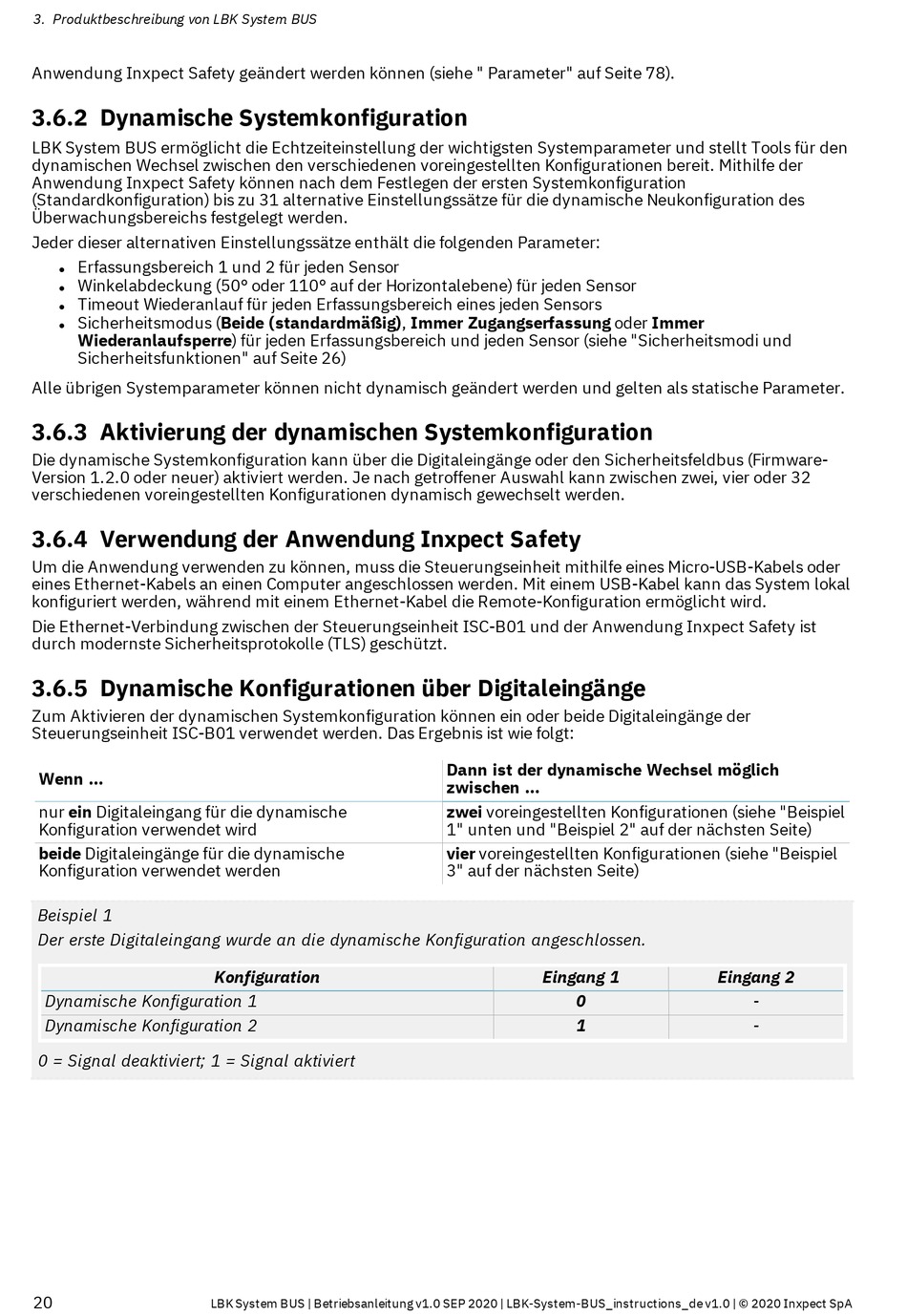

3.6.2 Dynamische Systemkonfiguration
LBK System BUS ermöglicht die Echtzeiteinstellung der wichtigsten Systemparameter und stellt Tools für den
dynamischen Wechsel zwischen den verschiedenen voreingestellten Konfigurationen bereit. Mithilfe der
Anwendung Inxpect Safety können nach dem Festlegen der ersten Systemkonfiguration
(Standardkonfiguration) bis zu 31 alternative Einstellungssätze für die dynamische Neukonfiguration des
Überwachungsbereichs festgelegt werden.
Jeder dieser alternativen Einstellungssätze enthält die folgenden Parameter:
Erfassungsbereich 1 und 2 für jeden Sensor
l
Winkelabdeckung (50° oder 110° auf der Horizontalebene) für jeden Sensor
l
Timeout Wiederanlauf für jeden Erfassungsbereich eines jeden Sensors
l
Sicherheitsmodus (Beide (standardmäßig), Immer Zugangserfassung oder Immer
l
Wiederanlaufsperre) für jeden Erfassungsbereich und jeden Sensor (siehe "Sicherheitsmodi und
Sicherheitsfunktionen" auf Seite 26)
Alle übrigen Systemparameter können nicht dynamisch geändert werden und gelten als statische Parameter.
3.6.3 Aktivierung der dynamischen Systemkonfiguration
Die dynamische Systemkonfiguration kann über die Digitaleingänge oder den Sicherheitsfeldbus (Firmware-
Version 1.2.0 oder neuer) aktiviert werden. Je nach getroffener Auswahl kann zwischen zwei, vier oder 32
verschiedenen voreingestellten Konfigurationen dynamisch gewechselt werden.
3.6.4 Verwendung der Anwendung Inxpect Safety
Um die Anwendung verwenden zu können, muss die Steuerungseinheit mithilfe eines Micro-USB-Kabels oder
eines Ethernet-Kabels an einen Computer angeschlossen werden. Mit einem USB-Kabel kann das System lokal
konfiguriert werden, während mit einem Ethernet-Kabel die Remote-Konfiguration ermöglicht wird.
Die Ethernet-Verbindung zwischen der Steuerungseinheit ISC-B01 und der Anwendung Inxpect Safety ist
durch modernste Sicherheitsprotokolle (TLS) geschützt.
3.6.5 Dynamische Konfigurationen über Digitaleingänge
Zum Aktivieren der dynamischen Systemkonfiguration können ein oder beide Digitaleingänge der
Steuerungseinheit ISC-B01 verwendet werden. Das Ergebnis ist wie folgt:
Wenn ...
nur ein Digitaleingang für die dynamische
Konfiguration verwendet wird
beide Digitaleingänge für die dynamische
Konfiguration verwendet werden
Beispiel 1
Der erste Digitaleingang wurde an die dynamische Konfiguration angeschlossen.
Dynamische Konfiguration 1
Dynamische Konfiguration 2
0 = Signal deaktiviert; 1 = Signal aktiviert
20
Konfiguration
LBK System BUS | Betriebsanleitung v1.0 SEP 2020 | LBK-System-BUS_instructions_de v1.0 | © 2020 Inxpect SpA
Dann ist der dynamische Wechsel möglich
zwischen ...
zwei voreingestellten Konfigurationen (siehe "Beispiel
1" unten und "Beispiel 2" auf der nächsten Seite)
vier voreingestellten Konfigurationen (siehe "Beispiel
3" auf der nächsten Seite)
Eingang 1
0
1
Eingang 2
-
-
