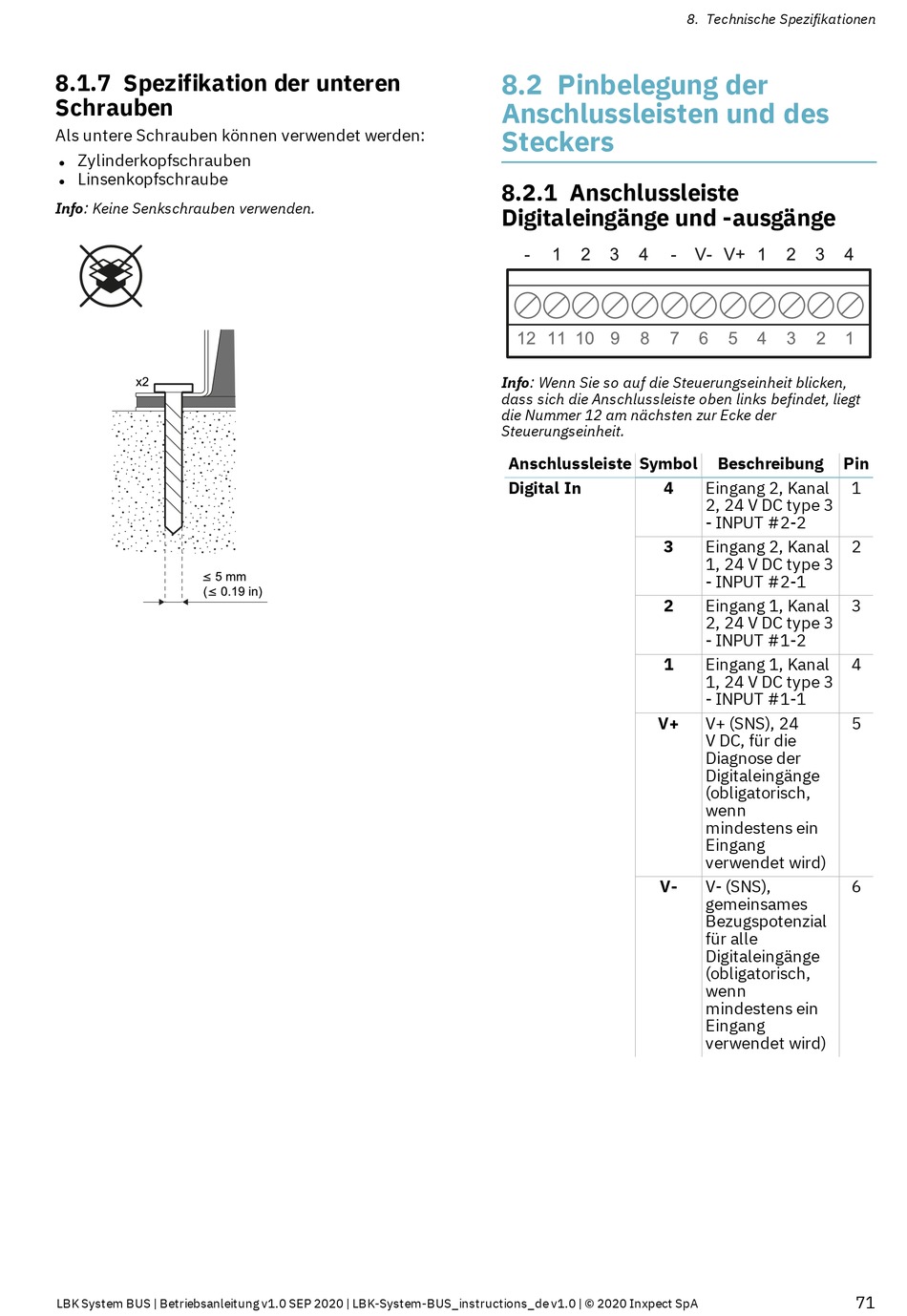

8.1.7 Spezifikation der unteren

Schrauben
Als untere Schrauben können verwendet werden:
Zylinderkopfschrauben
l
Linsenkopfschraube
l
Info: Keine Senkschrauben verwenden.
LBK System BUS | Betriebsanleitung v1.0 SEP 2020 | LBK-System-BUS_instructions_de v1.0 | © 2020 Inxpect SpA
8.2 Pinbelegung der
Anschlussleisten und des
Steckers
8.2.1 Anschlussleiste
Digitaleingänge und -ausgänge
Info: Wenn Sie so auf die Steuerungseinheit blicken,
dass sich die Anschlussleiste oben links befindet, liegt
die Nummer 12 am nächsten zur Ecke der
Steuerungseinheit.
Anschlussleiste Symbol
Digital In 4
3
2
1
V+
V-
8. Technische Spezifikationen
Beschreibung Pin
Eingang 2, Kanal 1
2, 24 V DC type 3
- INPUT #2-2
Eingang 2, Kanal 2
1, 24 V DC type 3
- INPUT #2-1
Eingang 1, Kanal 3
2, 24 V DC type 3
- INPUT #1-2
Eingang 1, Kanal 4
1, 24 V DC type 3
- INPUT #1-1
V+ (SNS), 24 5
V DC, für die
Diagnose der
Digitaleingänge
(obligatorisch,
wenn
mindestens ein
Eingang
verwendet wird)
V- (SNS), 6
gemeinsames
Bezugspotenzial
für alle
Digitaleingänge
(obligatorisch,
wenn
mindestens ein
Eingang
verwendet wird)
