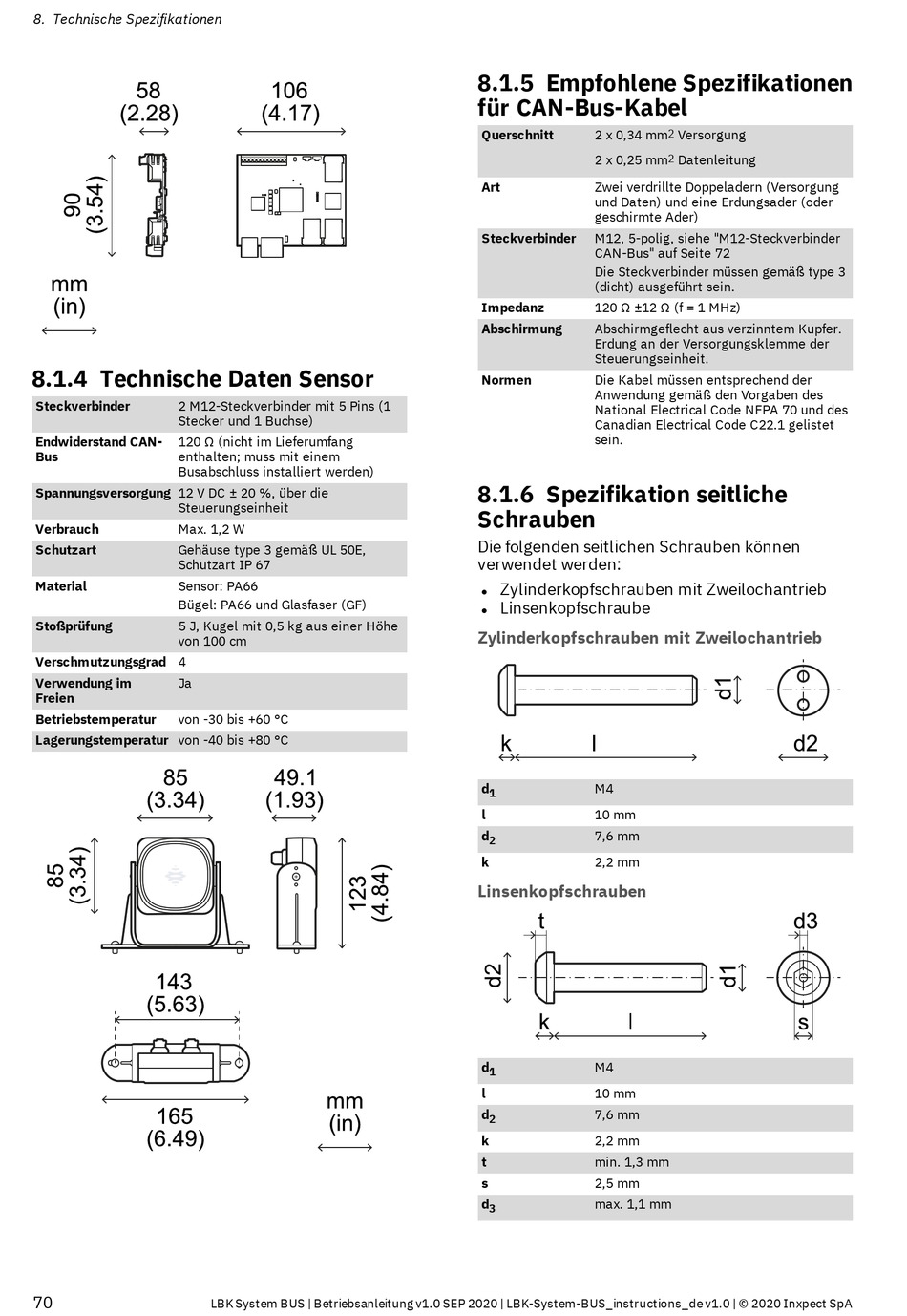

8. Technische Spezifikationen

8.1.4 Technische Daten Sensor

Steckverbinder 2 M12-Steckverbinder mit 5 Pins (1
Stecker und 1 Buchse)
Endwiderstand CAN- 120 Ω (nicht im Lieferumfang
Bus enthalten; muss mit einem
Busabschluss installiert werden)
Spannungsversorgung 12 V DC ± 20 %, über die
Steuerungseinheit
Verbrauch Max. 1,2 W
Schutzart Gehäuse type 3 gemäß UL 50E,
Schutzart IP 67
Material Sensor: PA66
Bügel: PA66 und Glasfaser (GF)
Stoßprüfung 5 J, Kugel mit 0,5 kg aus einer Höhe
von 100 cm
Verschmutzungsgrad 4
Verwendung im Ja
Freien
Betriebstemperatur von -30 bis +60 °C
Lagerungstemperatur von -40 bis +80 °C
70
LBK System BUS | Betriebsanleitung v1.0 SEP 2020 | LBK-System-BUS_instructions_de v1.0 | © 2020 Inxpect SpA
8.1.5 Empfohlene Spezifikationen
für CAN-Bus-Kabel
Querschnitt 2 x 0,34 mm
2 x 0,25 mm
Art Zwei verdrillte Doppeladern (Versorgung
und Daten) und eine Erdungsader (oder
geschirmte Ader)
Steckverbinder M12, 5-polig, siehe "M12-Steckverbinder
CAN-Bus" auf Seite 72
Die Steckverbinder müssen gemäß type 3
(dicht) ausgeführt sein.
Impedanz 120 Ω ±12 Ω (f = 1 MHz)
Abschirmung Abschirmgeflecht aus verzinntem Kupfer.
Erdung an der Versorgungsklemme der
Steuerungseinheit.
Normen Die Kabel müssen entsprechend der
Anwendung gemäß den Vorgaben des
National Electrical Code NFPA 70 und des
Canadian Electrical Code C22.1 gelistet
sein.

8.1.6 Spezifikation seitliche

Schrauben
Die folgenden seitlichen Schrauben können
verwendet werden:
Zylinderkopfschrauben mit Zweilochantrieb
l
Linsenkopfschraube
l
Zylinderkopfschrauben mit Zweilochantrieb
d M4
1
l 10 mm
d 7,6 mm
2
k 2,2 mm
Linsenkopfschrauben
d M4
1
l 10 mm
d 7,6 mm
2
k 2,2 mm
t min. 1,3 mm
s 2,5 mm
d max. 1,1 mm
3
2 Versorgung
2 Datenleitung
