5. Position des Sensors
5.5 Berechnung der Position bei einer Sensorhöhe > 1 m
5.5.1 Einleitung
Nachstehend sind die Formeln zur Berechnung der optimalen Position der Sensoren mit einer
Installationshöhe von mehr als 1 m angegeben.
WARNUNG! Die optimale Position des Sensors ist anhand der Anforderungen für die
Risikobeurteilung festzulegen.
Info: Der Sensor kann nur nach unten geneigt werden (α negativ).
5.5.2 Legende
Element
α Neigung des Sensors
h Installationshöhe des Sensors
Dalarm Erfassungsabstand (linear)
DalarmReal Erfassungsabstand (tatsächlich)
S Abstand Erfassungsbeginn
1
S Abstand Erfassungsende
2

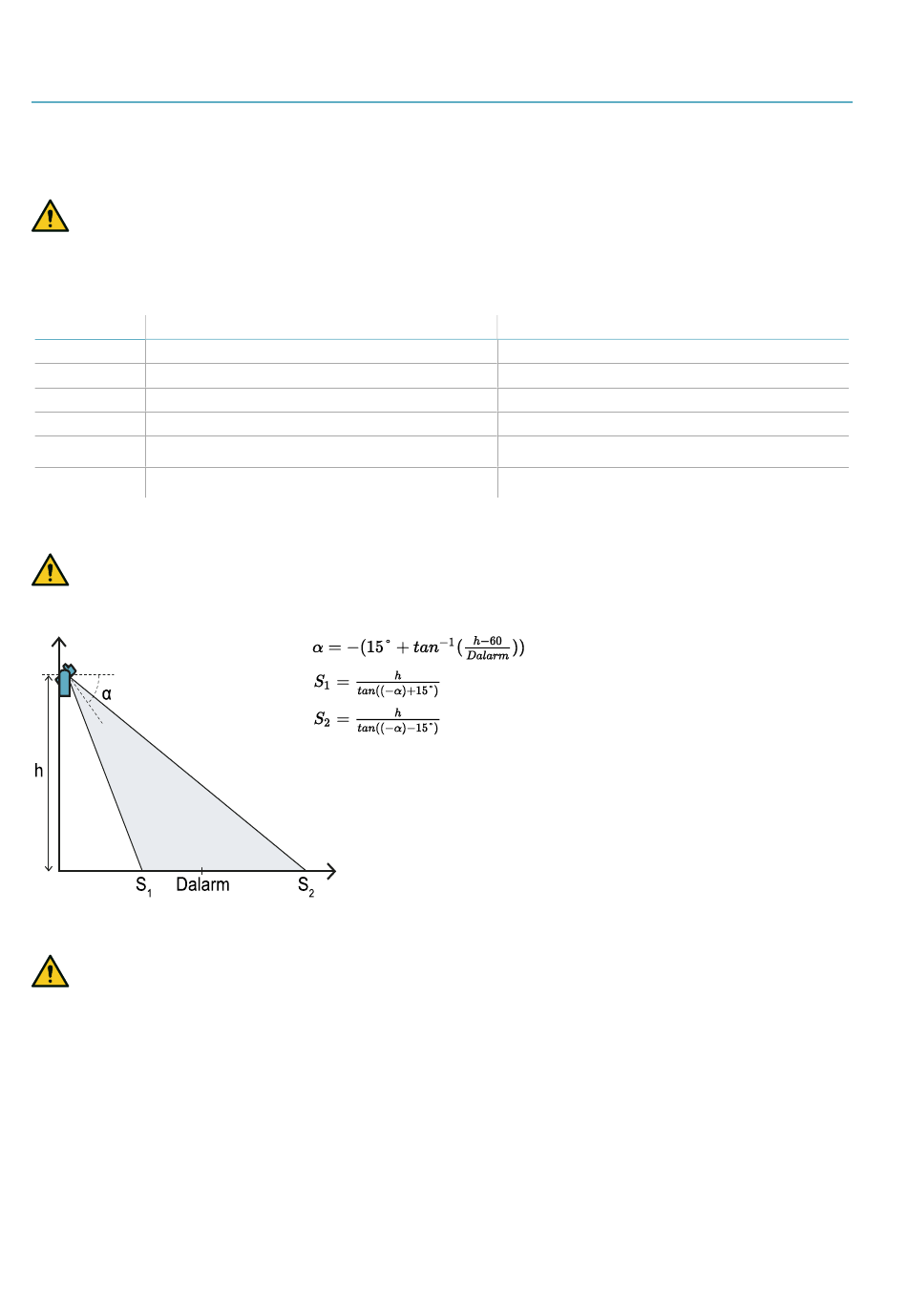

5.5.3 Sichtfeld von 110°
WARNUNG! Nur mithilfe der Vorgehensweise für die Prüfung (siehe "Prüfung der
Sicherheitsfunktionen" auf Seite 57) kann geprüft werden, ob die von der jeweiligen
Anwendungsmöglichkeit geforderten Leistungsmerkmale von den anderen Konfigurationen
jedenfalls eingehalten werden.
5.5.4 Sichtfeld von 50°
WARNUNG! Nur mithilfe der Vorgehensweise für die Prüfung (siehe "Prüfung der
Sicherheitsfunktionen" auf Seite 57) kann geprüft werden, ob die von der jeweiligen
Anwendungsmöglichkeit geforderten Leistungsmerkmale von den anderen Konfigurationen
jedenfalls eingehalten werden.
48
Beschreibung
LBK System BUS | Betriebsanleitung v1.0 SEP 2020 | LBK-System-BUS_instructions_de v1.0 | © 2020 Inxpect SpA
Maßeinheit
Grad
cm
cm
cm
cm
cm
