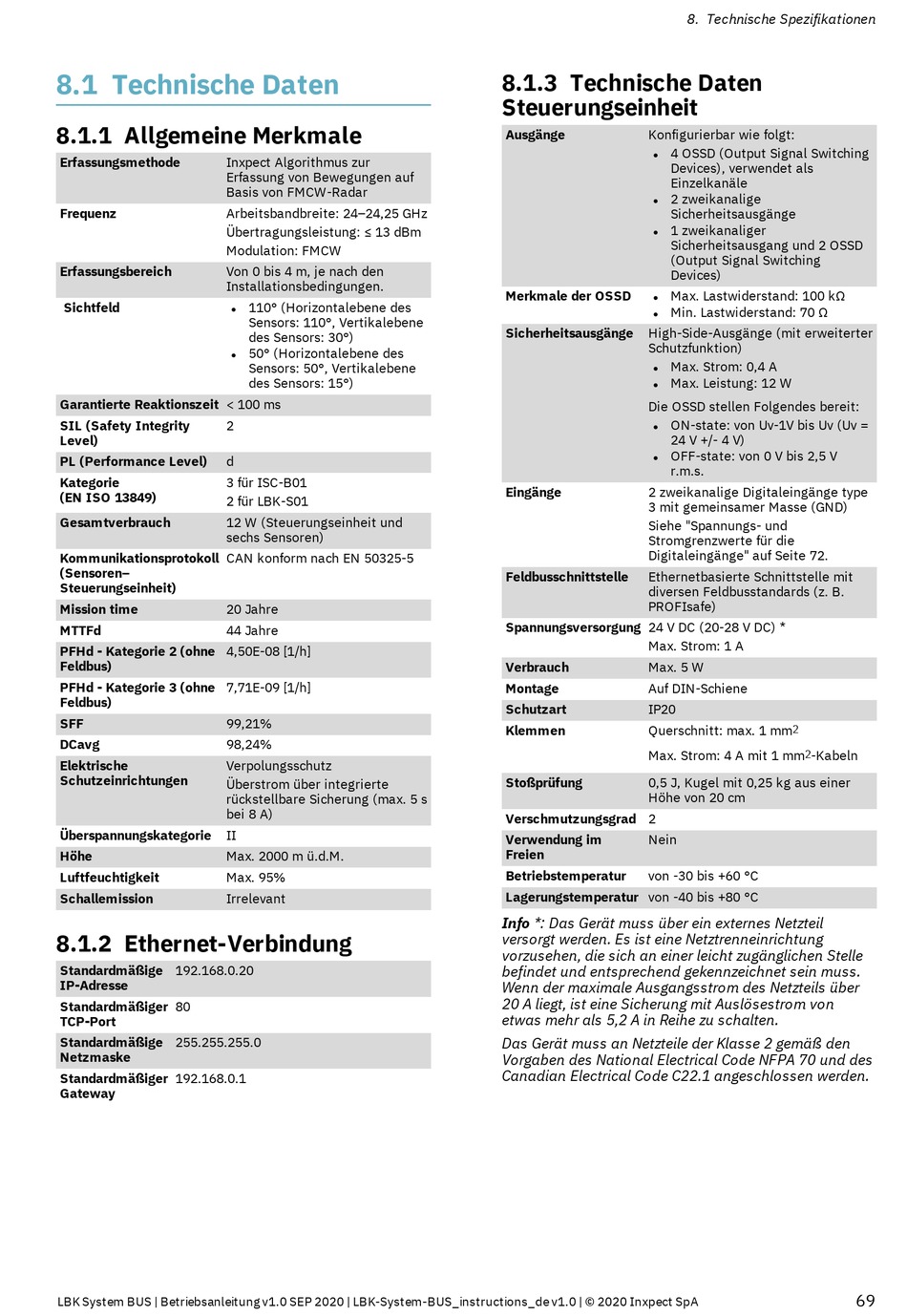

8.1 Technische Daten
8.1.1 Allgemeine Merkmale
Erfassungsmethode
Inxpect Algorithmus zur
Erfassung von Bewegungen auf
Basis von FMCW-Radar
Frequenz
Arbeitsbandbreite: 24–24,25 GHz
Übertragungsleistung: ≤ 13 dBm
Modulation: FMCW
Erfassungsbereich
Von 0 bis 4 m, je nach den
Installationsbedingungen.
Sichtfeld
Garantierte Reaktionszeit < 100 ms
SIL (Safety Integrity
2
Level)
PL (Performance Level)
d
Kategorie
3 für ISC-B01
(EN ISO 13849)
2 für LBK-S01
Gesamtverbrauch
12 W (Steuerungseinheit und
sechs Sensoren)
Kommunikationsprotokoll
CAN konform nach EN 50325-5
(Sensoren–
Steuerungseinheit)
Mission time
20 Jahre
MTTFd
44 Jahre
PFHd - Kategorie 2 (ohne
4,50E-08 [1/h]
Feldbus)
PFHd - Kategorie 3 (ohne
7,71E-09 [1/h]
Feldbus)
SFF
99,21%
DCavg
98,24%
Elektrische
Verpolungsschutz
Schutzeinrichtungen
Überstrom über integrierte
rückstellbare Sicherung (max. 5 s
bei 8 A)
Überspannungskategorie
II
Höhe
Max. 2000 m ü.d.M.
Luftfeuchtigkeit
Max. 95%
Schallemission
Irrelevant
8.1.2 Ethernet-Verbindung
Standardmäßige
192.168.0.20
IP-Adresse
Standardmäßiger
80
TCP-Port
Standardmäßige
255.255.255.0
Netzmaske
Standardmäßiger
192.168.0.1
Gateway
LBK System BUS | Betriebsanleitung v1.0 SEP 2020 | LBK-System-BUS_instructions_de v1.0 | © 2020 Inxpect SpA
110° (Horizontalebene des
l
Sensors: 110°, Vertikalebene
des Sensors: 30°)
50° (Horizontalebene des
l
Sensors: 50°, Vertikalebene
des Sensors: 15°)
8.1.3 Technische Daten
Steuerungseinheit
Ausgänge
Konfigurierbar wie folgt:
4 OSSD (Output Signal Switching
l
Devices), verwendet als
Einzelkanäle
2 zweikanalige
l
Sicherheitsausgänge
1 zweikanaliger
l
Sicherheitsausgang und 2 OSSD
(Output Signal Switching
Devices)
Merkmale der OSSD
Max. Lastwiderstand: 100 kΩ
l
Min. Lastwiderstand: 70 Ω
l
Sicherheitsausgänge
High-Side-Ausgänge (mit erweiterter
Schutzfunktion)
Max. Strom: 0,4 A
l
Max. Leistung: 12 W
l
Die OSSD stellen Folgendes bereit:
ON-state: von Uv-1V bis Uv (Uv =
l
24 V +/- 4 V)
OFF-state: von 0 V bis 2,5 V
l
r.m.s.
Eingänge
2 zweikanalige Digitaleingänge type
3 mit gemeinsamer Masse (GND)
Siehe "Spannungs- und
Stromgrenzwerte für die
Digitaleingänge" auf Seite 72.
Feldbusschnittstelle
Ethernetbasierte Schnittstelle mit
diversen Feldbusstandards (z. B.
PROFIsafe)
Spannungsversorgung 24 V DC (20-28 V DC) *
Max. Strom: 1 A
Verbrauch
Max. 5 W
Montage
Auf DIN-Schiene
Schutzart
IP20
Klemmen
Querschnitt: max. 1 mm
Max. Strom: 4 A mit 1 mm
Stoßprüfung
0,5 J, Kugel mit 0,25 kg aus einer
Höhe von 20 cm
Verschmutzungsgrad 2
Verwendung im
Nein
Freien
Betriebstemperatur
von -30 bis +60 °C
Lagerungstemperatur von -40 bis +80 °C
Info *: Das Gerät muss über ein externes Netzteil
versorgt werden. Es ist eine Netztrenneinrichtung
vorzusehen, die sich an einer leicht zugänglichen Stelle
befindet und entsprechend gekennzeichnet sein muss.
Wenn der maximale Ausgangsstrom des Netzteils über
20 A liegt, ist eine Sicherung mit Auslösestrom von
etwas mehr als 5,2 A in Reihe zu schalten.
Das Gerät muss an Netzteile der Klasse 2 gemäß den
Vorgaben des National Electrical Code NFPA 70 und des
Canadian Electrical Code C22.1 angeschlossen werden.
8. Technische Spezifikationen
2
2
-Kabeln
69
