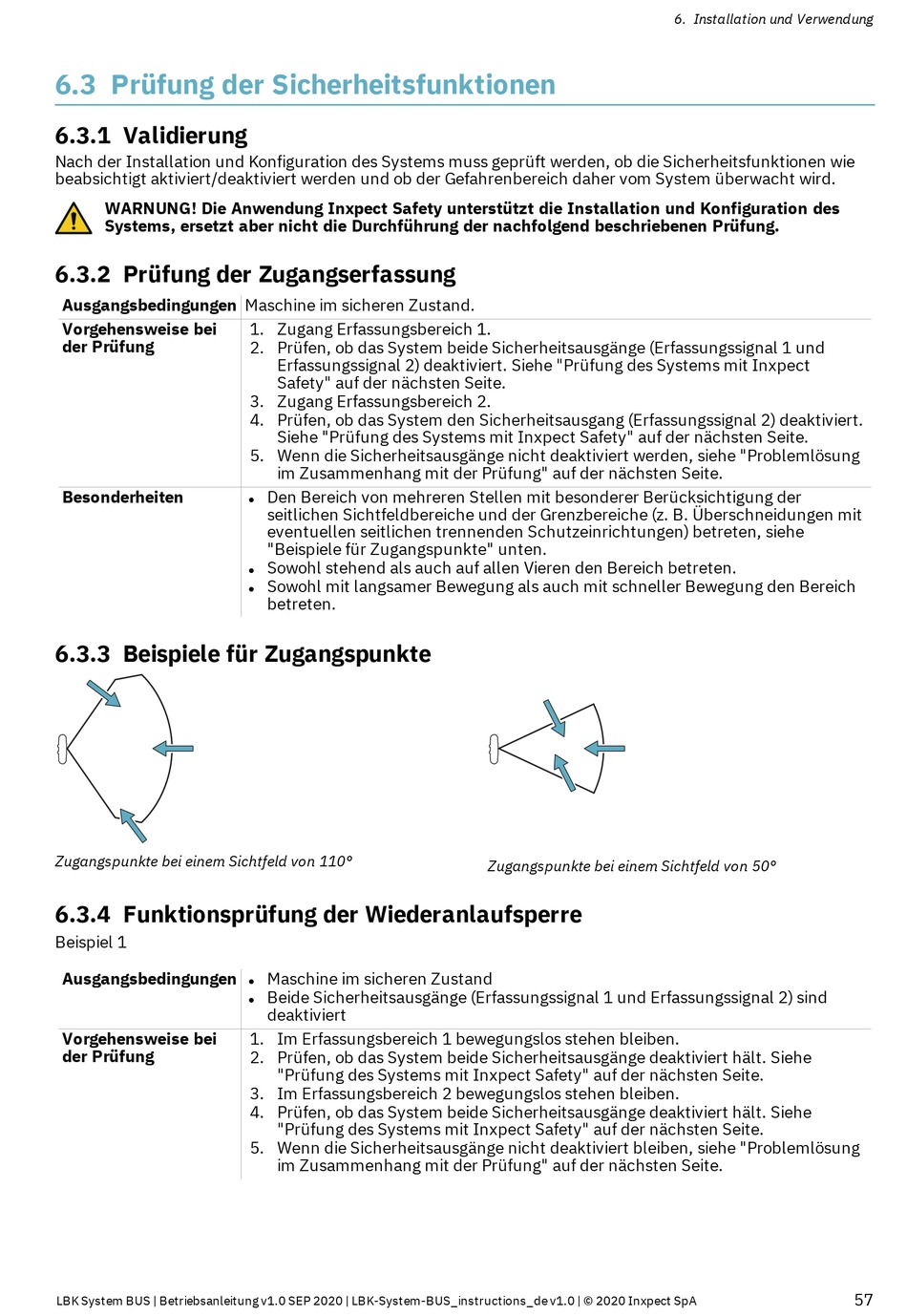

6.3 Prüfung der Sicherheitsfunktionen

6.3.1 Validierung

Nach der Installation und Konfiguration des Systems muss geprüft werden, ob die Sicherheitsfunktionen wie
beabsichtigt aktiviert/deaktiviert werden und ob der Gefahrenbereich daher vom System überwacht wird.
WARNUNG! Die Anwendung Inxpect Safety unterstützt die Installation und Konfiguration des
Systems, ersetzt aber nicht die Durchführung der nachfolgend beschriebenen Prüfung.
6.3.2 Prüfung der Zugangserfassung
Ausgangsbedingungen Maschine im sicheren Zustand.
Vorgehensweise bei
der Prüfung
Besonderheiten
6.3.3 Beispiele für Zugangspunkte
Zugangspunkte bei einem Sichtfeld von 110°
6.3.4 Funktionsprüfung der Wiederanlaufsperre
Beispiel 1
Ausgangsbedingungen
Vorgehensweise bei
der Prüfung
LBK System BUS | Betriebsanleitung v1.0 SEP 2020 | LBK-System-BUS_instructions_de v1.0 | © 2020 Inxpect SpA
1. Zugang Erfassungsbereich 1.
2. Prüfen, ob das System beide Sicherheitsausgänge (Erfassungssignal 1 und
Erfassungssignal 2) deaktiviert. Siehe "Prüfung des Systems mit Inxpect
Safety" auf der nächsten Seite.
3. Zugang Erfassungsbereich 2.
4. Prüfen, ob das System den Sicherheitsausgang (Erfassungssignal 2) deaktiviert.
Siehe "Prüfung des Systems mit Inxpect Safety" auf der nächsten Seite.
5. Wenn die Sicherheitsausgänge nicht deaktiviert werden, siehe "Problemlösung
im Zusammenhang mit der Prüfung" auf der nächsten Seite.
Den Bereich von mehreren Stellen mit besonderer Berücksichtigung der
l
seitlichen Sichtfeldbereiche und der Grenzbereiche (z. B. Überschneidungen mit
eventuellen seitlichen trennenden Schutzeinrichtungen) betreten, siehe
"Beispiele für Zugangspunkte" unten.
Sowohl stehend als auch auf allen Vieren den Bereich betreten.
l
Sowohl mit langsamer Bewegung als auch mit schneller Bewegung den Bereich
l
betreten.
Maschine im sicheren Zustand
l
Beide Sicherheitsausgänge (Erfassungssignal 1 und Erfassungssignal 2) sind
l
deaktiviert
1. Im Erfassungsbereich 1 bewegungslos stehen bleiben.
2. Prüfen, ob das System beide Sicherheitsausgänge deaktiviert hält. Siehe
"Prüfung des Systems mit Inxpect Safety" auf der nächsten Seite.
3. Im Erfassungsbereich 2 bewegungslos stehen bleiben.
4. Prüfen, ob das System beide Sicherheitsausgänge deaktiviert hält. Siehe
"Prüfung des Systems mit Inxpect Safety" auf der nächsten Seite.
5. Wenn die Sicherheitsausgänge nicht deaktiviert bleiben, siehe "Problemlösung
im Zusammenhang mit der Prüfung" auf der nächsten Seite.
Zugangspunkte bei einem Sichtfeld von 50°
