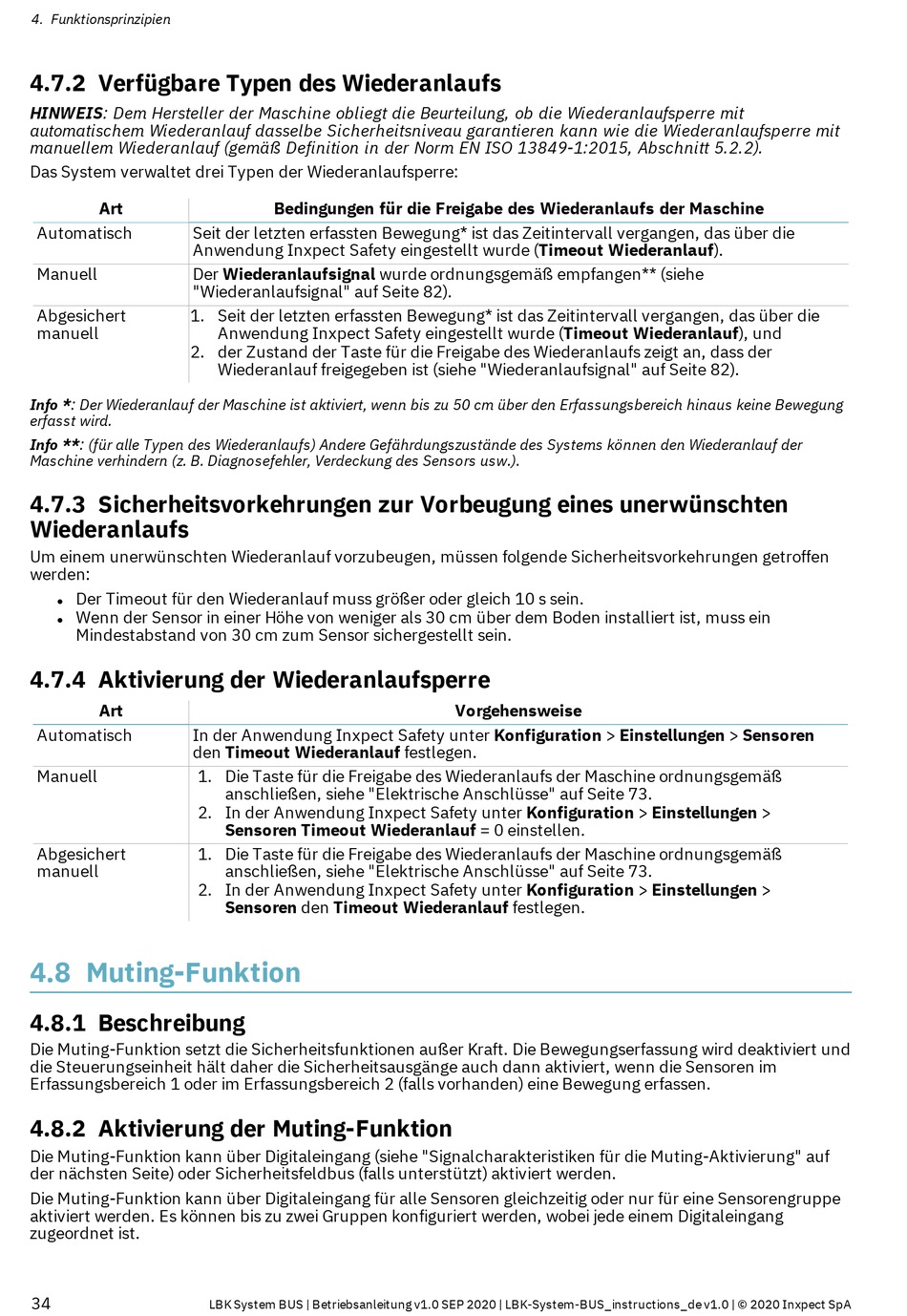

4. Funktionsprinzipien
4.7.2 Verfügbare Typen des Wiederanlaufs
HINWEIS: Dem Hersteller der Maschine obliegt die Beurteilung, ob die Wiederanlaufsperre mit
automatischem Wiederanlauf dasselbe Sicherheitsniveau garantieren kann wie die Wiederanlaufsperre mit
manuellem Wiederanlauf (gemäß Definition in der Norm EN ISO 13849-1:2015, Abschnitt 5.2.2).
Das System verwaltet drei Typen der Wiederanlaufsperre:
Art
Automatisch Seit der letzten erfassten Bewegung* ist das Zeitintervall vergangen, das über die
Anwendung Inxpect Safety eingestellt wurde (Timeout Wiederanlauf).
Manuell Der Wiederanlaufsignal wurde ordnungsgemäß empfangen** (siehe
"Wiederanlaufsignal" auf Seite 82).
Abgesichert 1. Seit der letzten erfassten Bewegung* ist das Zeitintervall vergangen, das über die
manuell
2. der Zustand der Taste für die Freigabe des Wiederanlaufs zeigt an, dass der
Info *: Der Wiederanlauf der Maschine ist aktiviert, wenn bis zu 50 cm über den Erfassungsbereich hinaus keine Bewegung
erfasst wird.
Info **: (für alle Typen des Wiederanlaufs) Andere Gefährdungszustände des Systems können den Wiederanlauf der
Maschine verhindern (z. B. Diagnosefehler, Verdeckung des Sensors usw.).
4.7.3 Sicherheitsvorkehrungen zur Vorbeugung eines unerwünschten
Wiederanlaufs
Um einem unerwünschten Wiederanlauf vorzubeugen, müssen folgende Sicherheitsvorkehrungen getroffen
werden:
Der Timeout für den Wiederanlauf muss größer oder gleich 10 s sein.
l
Wenn der Sensor in einer Höhe von weniger als 30 cm über dem Boden installiert ist, muss ein
l
Mindestabstand von 30 cm zum Sensor sichergestellt sein.

4.7.4 Aktivierung der Wiederanlaufsperre

Art
Automatisch In der Anwendung Inxpect Safety unter Konfiguration > Einstellungen > Sensoren
den Timeout Wiederanlauf festlegen.
Manuell 1. Die Taste für die Freigabe des Wiederanlaufs der Maschine ordnungsgemäß
2. In der Anwendung Inxpect Safety unter Konfiguration > Einstellungen >
Abgesichert 1. Die Taste für die Freigabe des Wiederanlaufs der Maschine ordnungsgemäß
manuell
2. In der Anwendung Inxpect Safety unter Konfiguration > Einstellungen >

4.8 Muting-Funktion

4.8.1 Beschreibung
Die Muting-Funktion setzt die Sicherheitsfunktionen außer Kraft. Die Bewegungserfassung wird deaktiviert und
die Steuerungseinheit hält daher die Sicherheitsausgänge auch dann aktiviert, wenn die Sensoren im
Erfassungsbereich 1 oder im Erfassungsbereich 2 (falls vorhanden) eine Bewegung erfassen.
4.8.2 Aktivierung der Muting-Funktion
Die Muting-Funktion kann über Digitaleingang (siehe "Signalcharakteristiken für die Muting-Aktivierung" auf
der nächsten Seite) oder Sicherheitsfeldbus (falls unterstützt) aktiviert werden.
Die Muting-Funktion kann über Digitaleingang für alle Sensoren gleichzeitig oder nur für eine Sensorengruppe
aktiviert werden. Es können bis zu zwei Gruppen konfiguriert werden, wobei jede einem Digitaleingang
zugeordnet ist.
34
Bedingungen für die Freigabe des Wiederanlaufs der Maschine
Anwendung Inxpect Safety eingestellt wurde (Timeout Wiederanlauf), und
Wiederanlauf freigegeben ist (siehe "Wiederanlaufsignal" auf Seite 82).
anschließen, siehe "Elektrische Anschlüsse" auf Seite 73.
Sensoren Timeout Wiederanlauf = 0 einstellen.
anschließen, siehe "Elektrische Anschlüsse" auf Seite 73.
Sensoren den Timeout Wiederanlauf festlegen.
LBK System BUS | Betriebsanleitung v1.0 SEP 2020 | LBK-System-BUS_instructions_de v1.0 | © 2020 Inxpect SpA
Vorgehensweise
