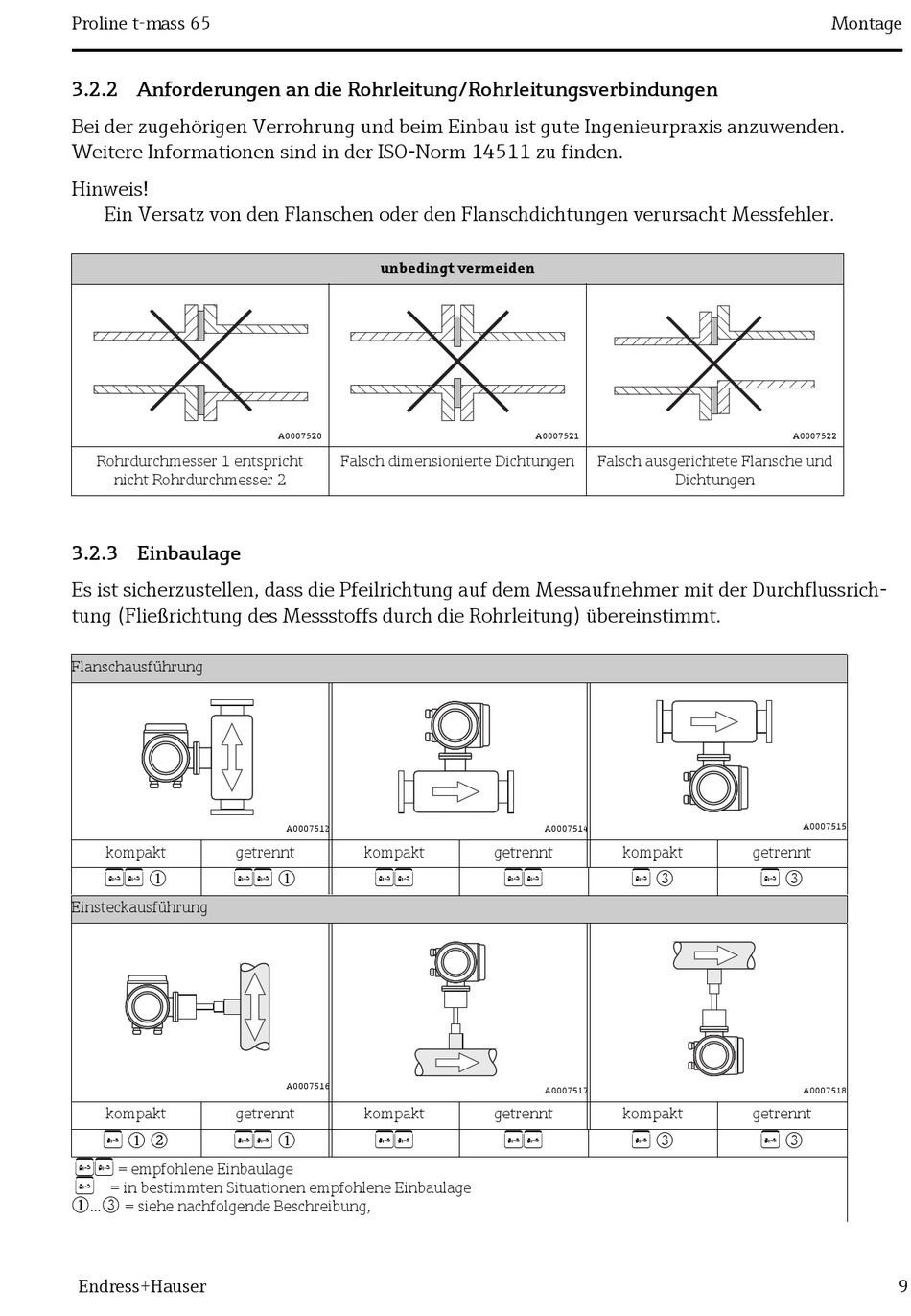

3.2.2 Anforderungen an die Rohrleitung/Rohrleitungsverbindungen

Bei der zugehörigen Verrohrung und beim Einbau ist gute Ingenieurpraxis anzuwenden.
Weitere Informationen sind in der ISO-Norm 14511 zu finden.
Hinweis!
Ein Versatz von den Flanschen oder den Flanschdichtungen verursacht Messfehler.
Rohrdurchmesser 1 entspricht
nicht Rohrdurchmesser 2

3.2.3 Einbaulage

Es ist sicherzustellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchflussrich-
tung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt.
Flanschausführung
kompakt getrennt
ÐÐ m ÐÐ m
Einsteckausführung
kompakt getrennt
Ð m n ÐÐ m
ÐÐ
= empfohlene Einbaulage
Ð
= in bestimmten Situationen empfohlene Einbaulage
m o
... = siehe nachfolgende Beschreibung,
Endress+Hauser
unbedingt vermeiden
A0007520
Falsch dimensionierte Dichtungen
A0007512
kompakt
ÐÐ
A0007516
kompakt
ÐÐ
A0007521
Falsch ausgerichtete Flansche und
A0007514
getrennt kompakt
ÐÐ Ð o
A0007517
getrennt kompakt
ÐÐ Ð o
Montage
A0007522
Dichtungen
A0007515
getrennt
Ð o
A0007518
getrennt
Ð o
