Elektrischer Anschluss
34
2. Messaufnehmer elektrisch isoliert in die Rohrleitung einbauen.
3. Die beiden Flansche der Rohrleitung über ein Erdungskabel miteinander verbinden.
4. Abschirmung der Signalleitungen über einen Kondensator führen.
7.3
Hardwareeinstellungen
7.3.1
Abschlusswiderstand aktivieren
Um eine fehlerhafte Kommunikationsübertragung zu vermeiden, die durch Fehlanpassun-
gen der Impedanz verursacht werden: Modbus RS485-Leitung am Anfang und Ende des
Bussegments korrekt abschließen.
Beim Einsatz vom Messumformer im nicht explosionsgefährdeten Bereich oder Zone
2/Div. 2

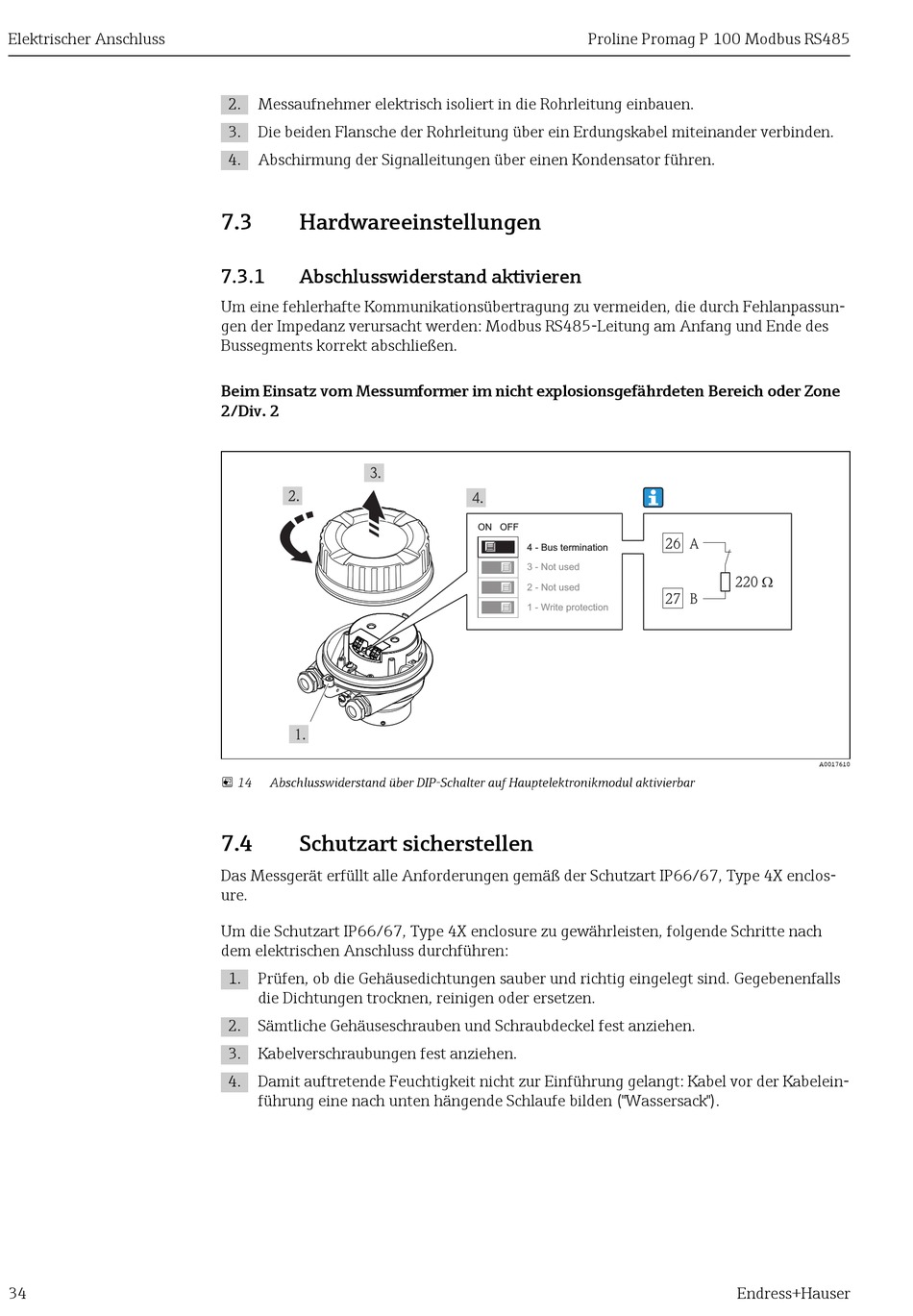

14
Abschlusswiderstand über DIP-Schalter auf Hauptelektronikmodul aktivierbar
7.4
Schutzart sicherstellen
Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclos-
ure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach
dem elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls
die Dichtungen trocknen, reinigen oder ersetzen.
2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3. Kabelverschraubungen fest anziehen.
4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein-
führung eine nach unten hängende Schlaufe bilden ("Wassersack").
Proline Promag P 100 Modbus RS485
ON
OFF
4 - Bus termination
3 - Not used
2 - Not used
1 - Write protection
26
A
220 W
27
B
A0017610
