Montieren
TBEN-S-Module für Montage verbinden
5.2.2
TBEN-S-Module für Einzel- und Verbundmontage auf Hutschiene verbinden
Der Verbinder TBNN-S0-DRS dient zur Einzel- und Verbundmontage der TBEN-S-Module auf
Hutschiene.
„
Verschlussklappe am Verbinder mit einem flachen Werkzeug (z. B. Schraubendreher) ent-
riegeln (1).
„
Verschlussklappe vollständig öffnen (2).
„
Modul und Verbinder so verbinden, dass die Feder des Verbinders in die Nut des Moduls
greift (3).
„
Verschlusskappe herunterklappen und schließen, bis die Verschlussklappe hörbar einras-
tet (4).
„
Schritte 1 bis 4 wiederholen, bis die Modulgruppe vollständig ist.

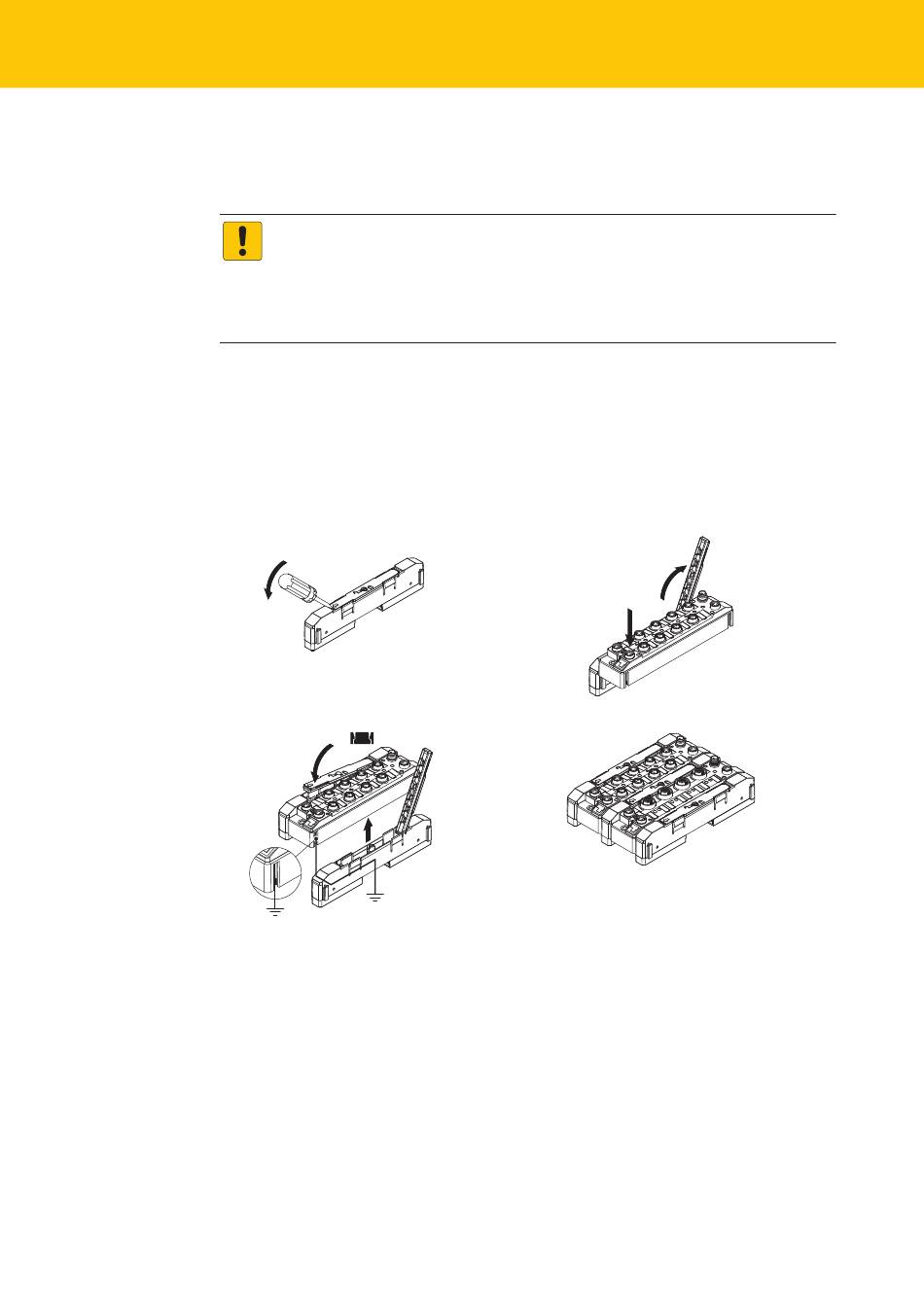

Abb. 13: Schritt 1
Abb. 15: Schritt 3
22
ACHTUNG
Fehlerhafte Montage
Fehlfunktion durch fehlende Erdung
„ Verbinder so ausrichten, dass der Pfeil auf der Verschlussklappe in Richtung der
M8-Ethernet-Buchsen zeigt.
„ Erdungskontakt des Verbinders mit dem Erdungskontakt des Moduls verbinden.
1
4
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
2
3
Abb. 14: Schritt 2
Abb. 16: Schritt 4
