Parametrieren und Konfigurieren
Prozess-Eingangsdaten – Übersicht

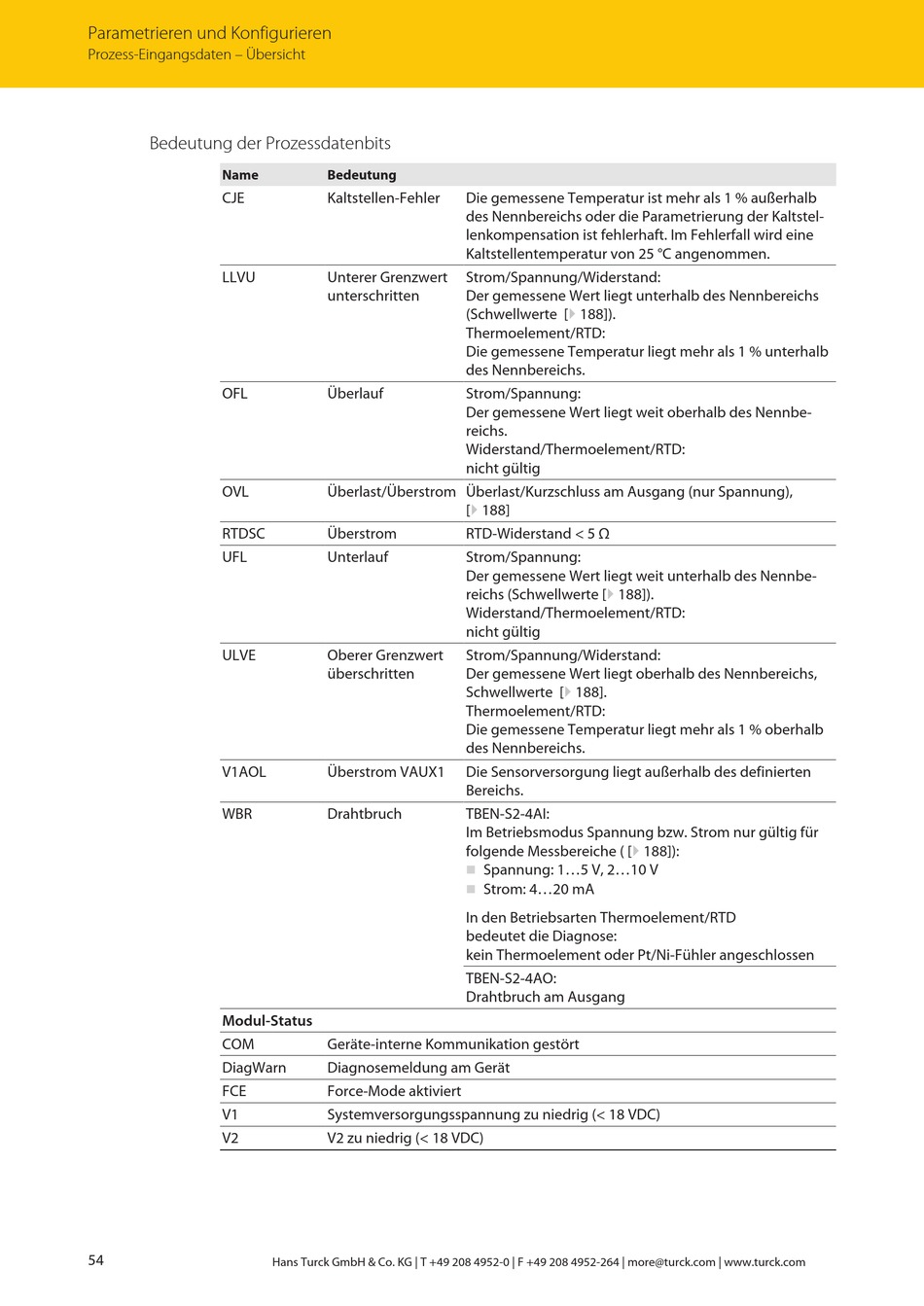

Bedeutung der Prozessdatenbits
Name
CJE
LLVU
OFL
OVL
RTDSC
UFL
ULVE
V1AOL
WBR
Modul-Status
COM
DiagWarn
FCE
V1
V2
54
Bedeutung
Kaltstellen-Fehler
Unterer Grenzwert
unterschritten
Überlauf
Überlast/Überstrom Überlast/Kurzschluss am Ausgang (nur Spannung),
Überstrom
Unterlauf
Oberer Grenzwert
überschritten
Überstrom VAUX1
Drahtbruch
Geräte-interne Kommunikation gestört
Diagnosemeldung am Gerät
Force-Mode aktiviert
Systemversorgungsspannung zu niedrig (< 18 VDC)
V2 zu niedrig (< 18 VDC)
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Die gemessene Temperatur ist mehr als 1 % außerhalb
des Nennbereichs oder die Parametrierung der Kaltstel-
lenkompensation ist fehlerhaft. Im Fehlerfall wird eine
Kaltstellentemperatur von 25 °C angenommen.
Strom/Spannung/Widerstand:
Der gemessene Wert liegt unterhalb des Nennbereichs
(Schwellwerte [} 188]).
Thermoelement/RTD:
Die gemessene Temperatur liegt mehr als 1 % unterhalb
des Nennbereichs.
Strom/Spannung:
Der gemessene Wert liegt weit oberhalb des Nennbe-
reichs.
Widerstand/Thermoelement/RTD:
nicht gültig
[} 188]
RTD-Widerstand < 5 Ω
Strom/Spannung:
Der gemessene Wert liegt weit unterhalb des Nennbe-
reichs (Schwellwerte [} 188]).
Widerstand/Thermoelement/RTD:
nicht gültig
Strom/Spannung/Widerstand:
Der gemessene Wert liegt oberhalb des Nennbereichs,
Schwellwerte [} 188].
Thermoelement/RTD:
Die gemessene Temperatur liegt mehr als 1 % oberhalb
des Nennbereichs.
Die Sensorversorgung liegt außerhalb des definierten
Bereichs.
TBEN-S2-4AI:
Im Betriebsmodus Spannung bzw. Strom nur gültig für
folgende Messbereiche ( [} 188]):
n
Spannung: 1...5 V, 2...10 V
Strom: 4...20 mA
n
In den Betriebsarten Thermoelement/RTD
bedeutet die Diagnose:
kein Thermoelement oder Pt/Ni-Fühler angeschlossen
TBEN-S2-4AO:
Drahtbruch am Ausgang
