5.3
TBEN-S-Module auf Montageplatte befestigen
„
Modul oder Modulverbund mit zwei M4-Schrauben pro Gerät auf einer Montageplatte
befestigen. Das maximale Anzugsdrehmoment für die M4-Schrauben beträgt 1,3 Nm.
„
Mechanische Spannungen vermeiden.
„
Optional: Gerät erden.

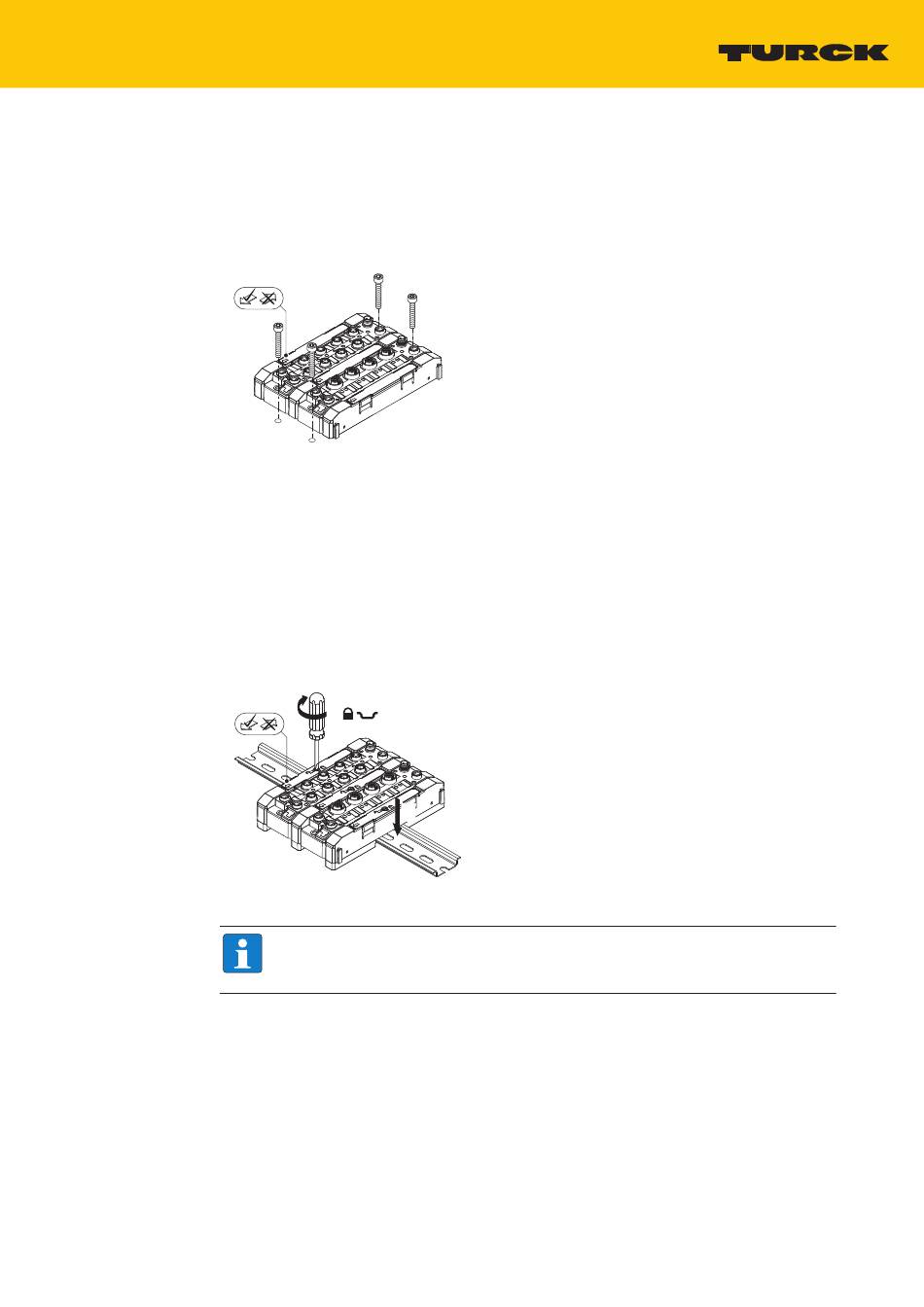

Abb. 17: Gerät auf Montageplatte befestigen
5.4
TBEN-S-Module auf Hutschiene (TS35) montieren
„
Bei Verbundmontage oder auch bei Einzelmontage: Verbinder rechts und links des Mo-
duls montieren.
„
Modul oder Modulverbund so auf der Hutschiene platzieren, dass die Aussparungen des
Verbinders die Hutschiene umschließen (1).
„
Mechanische Spannungen vermeiden.
„
Drehbolzen des Verbinders mit einem Schraubendreher schließen (2).
„
Optional: Gerät erden.
Abb. 18: Modulgruppe im Verbund auf Hutschiene montieren
V04.00 | 2021/05
6
5
HINWEIS
Um die Stabilität auf der Hutschiene zu erhöhen, können rechts und links des Mo-
duls oder des Modulverbunds Endwinkel montiert werden.
23
