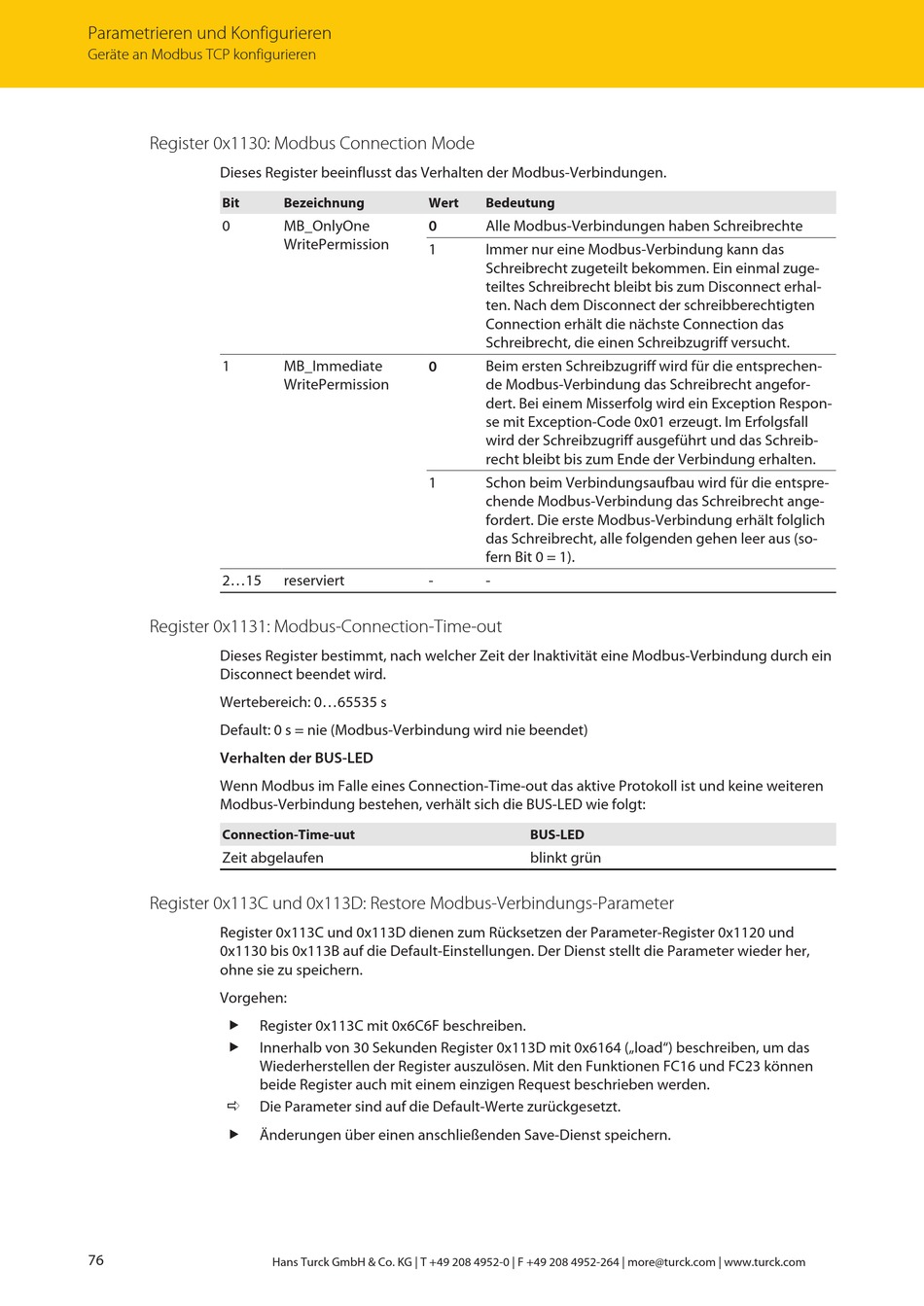

Parametrieren und Konfigurieren
Geräte an Modbus TCP konfigurieren
Register 0x1130: Modbus Connection Mode
Dieses Register beeinflusst das Verhalten der Modbus-Verbindungen.
Bit
0
1
2...15
Register 0x1131: Modbus-Connection-Time-out
Dieses Register bestimmt, nach welcher Zeit der Inaktivität eine Modbus-Verbindung durch ein
Disconnect beendet wird.
Wertebereich: 0...65535 s
Default: 0 s = nie (Modbus-Verbindung wird nie beendet)
Verhalten der BUS-LED
Wenn Modbus im Falle eines Connection-Time-out das aktive Protokoll ist und keine weiteren
Modbus-Verbindung bestehen, verhält sich die BUS-LED wie folgt:
Connection-Time-uut
Zeit abgelaufen
Register 0x113C und 0x113D: Restore Modbus-Verbindungs-Parameter
Register 0x113C und 0x113D dienen zum Rücksetzen der Parameter-Register 0x1120 und
0x1130 bis 0x113B auf die Default-Einstellungen. Der Dienst stellt die Parameter wieder her,
ohne sie zu speichern.
Vorgehen:
„
Register 0x113C mit 0x6C6F beschreiben.
„
Innerhalb von 30 Sekunden Register 0x113D mit 0x6164 („load") beschreiben, um das
Wiederherstellen der Register auszulösen. Mit den Funktionen FC16 und FC23 können
beide Register auch mit einem einzigen Request beschrieben werden.
a
Die Parameter sind auf die Default-Werte zurückgesetzt.
„
Änderungen über einen anschließenden Save-Dienst speichern.
76
Bezeichnung
Wert
MB_OnlyOne
0
WritePermission
1
MB_Immediate
0
WritePermission
1
reserviert
-
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Bedeutung
Alle Modbus-Verbindungen haben Schreibrechte
Immer nur eine Modbus-Verbindung kann das
Schreibrecht zugeteilt bekommen. Ein einmal zuge-
teiltes Schreibrecht bleibt bis zum Disconnect erhal-
ten. Nach dem Disconnect der schreibberechtigten
Connection erhält die nächste Connection das
Schreibrecht, die einen Schreibzugriff versucht.
Beim ersten Schreibzugriff wird für die entsprechen-
de Modbus-Verbindung das Schreibrecht angefor-
dert. Bei einem Misserfolg wird ein Exception Respon-
se mit Exception-Code 0x01 erzeugt. Im Erfolgsfall
wird der Schreibzugriff ausgeführt und das Schreib-
recht bleibt bis zum Ende der Verbindung erhalten.
Schon beim Verbindungsaufbau wird für die entspre-
chende Modbus-Verbindung das Schreibrecht ange-
fordert. Die erste Modbus-Verbindung erhält folglich
das Schreibrecht, alle folgenden gehen leer aus (so-
fern Bit 0 = 1).
-
BUS-LED
blinkt grün
