Montieren
Gerät erden
5.5
Gerät im Freien montieren
Das Gerät ist UV-beständig gemäß DIN EN ISO 4892-2. Direkte Sonneneinstrahlung kann zu Ma-
terialabrieb und Farbveränderungen führen. Die mechanischen und elektrischen Eigenschaften
des Geräts werden nicht beeinträchtigt.
„
Um Materialabrieb und Farbveränderungen zu vermeiden: Gerät z. B. durch die Verwen-
dung von Schutzblechen vor direkter Sonneneinstrahlung schützen.
5.6
Gerät erden
5.6.1
Ersatzschaltbilder und Schirmungskonzepte

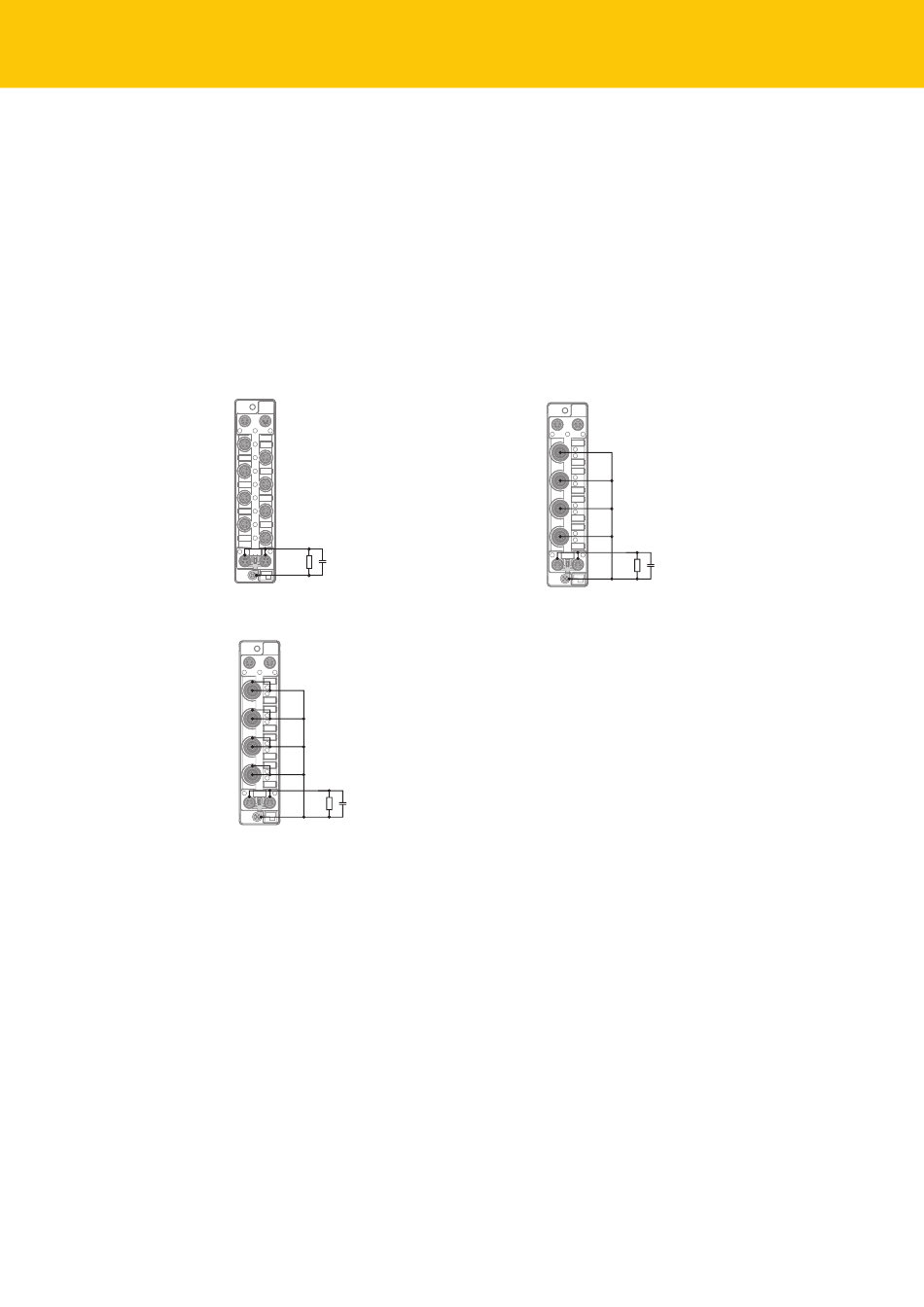

Die Ersatzschaltbilder und Schirmungskonzepte der TBEN-S-Modulvarianten sind in den folgen-
den Abbildungen dargestellt:
X1
C0
C1
C2
C3
P1
Abb. 19: TBEN-S1-Digitalmodule –
Ersatzschaltbild und Schirmungskonzept
X1
C0
C1
C2
C3
P1
Abb. 21: TBEN-S2-Analogmodule –
Ersatzschaltbild und Schirmungskonzept
24
X2
C4
C5
C6
C7
P2
X2
P2
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
X1
X2
C0
C1
C2
C3
P1
P2
Abb. 20: TBEN-S2-Digitalmodule –
Ersatzschaltbild und Schirmungskonzept
