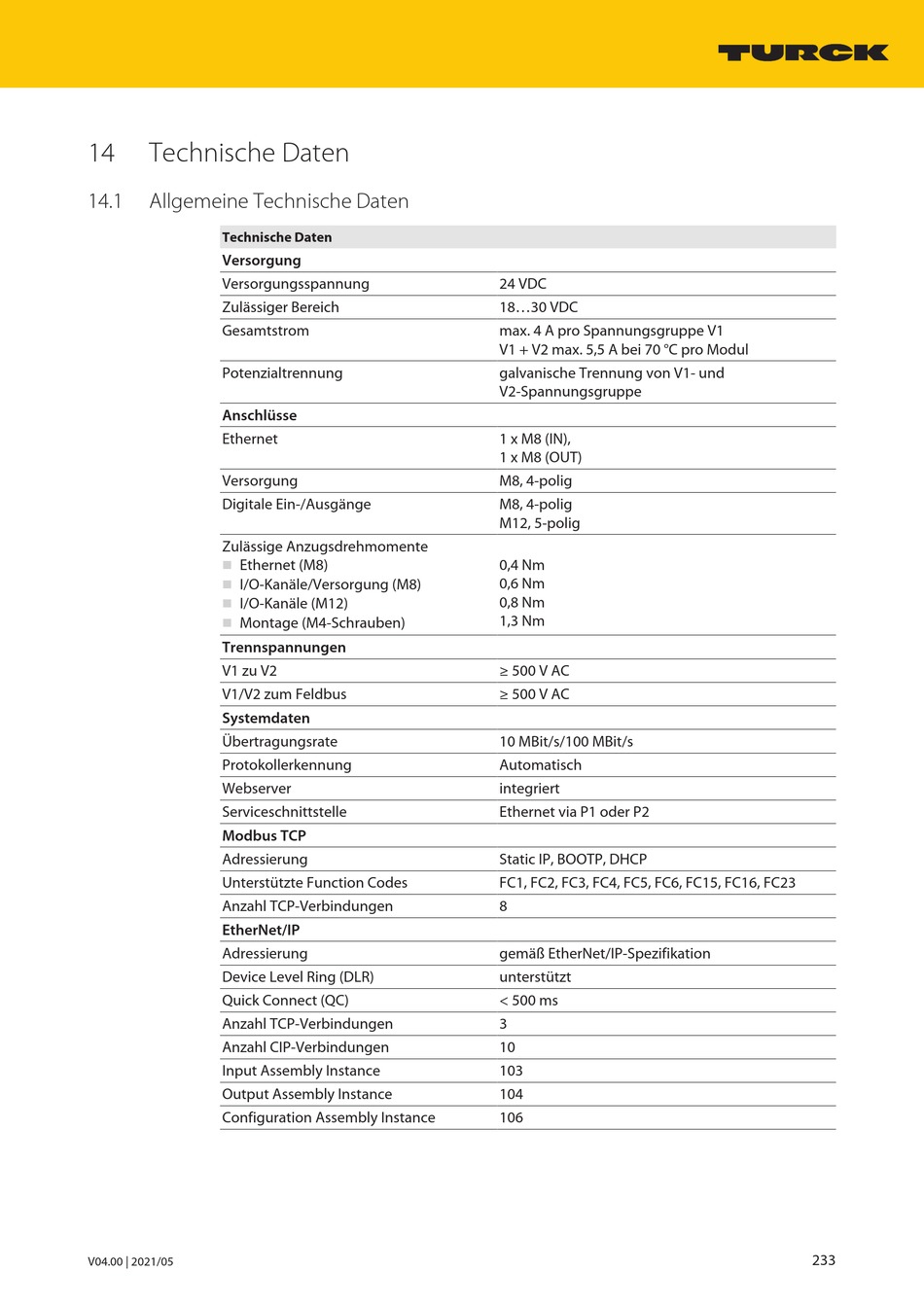

14
Technische Daten
14.1
Allgemeine Technische Daten
Technische Daten
Versorgung
Versorgungsspannung
Zulässiger Bereich
Gesamtstrom
Potenzialtrennung
Anschlüsse
Ethernet
Versorgung
Digitale Ein-/Ausgänge
Zulässige Anzugsdrehmomente
Ethernet (M8)
n
I/O-Kanäle/Versorgung (M8)
n
I/O-Kanäle (M12)
n
n
Montage (M4-Schrauben)
Trennspannungen
V1 zu V2
V1/V2 zum Feldbus
Systemdaten
Übertragungsrate
Protokollerkennung
Webserver
Serviceschnittstelle
Modbus TCP
Adressierung
Unterstützte Function Codes
Anzahl TCP-Verbindungen
EtherNet/IP
Adressierung
Device Level Ring (DLR)
Quick Connect (QC)
Anzahl TCP-Verbindungen
Anzahl CIP-Verbindungen
Input Assembly Instance
Output Assembly Instance
Configuration Assembly Instance
V04.00 | 2021/05
24 VDC
18...30 VDC
max. 4 A pro Spannungsgruppe V1
V1 + V2 max. 5,5 A bei 70 °C pro Modul
galvanische Trennung von V1- und
V2-Spannungsgruppe
1 x M8 (IN),
1 x M8 (OUT)
M8, 4-polig
M8, 4-polig
M12, 5-polig
0,4 Nm
0,6 Nm
0,8 Nm
1,3 Nm
≥ 500 V AC
≥ 500 V AC
10 MBit/s/100 MBit/s
Automatisch
integriert
Ethernet via P1 oder P2
Static IP, BOOTP, DHCP
FC1, FC2, FC3, FC4, FC5, FC6, FC15, FC16, FC23
8
gemäß EtherNet/IP-Spezifikation
unterstützt
< 500 ms
3
10
103
104
106
233
