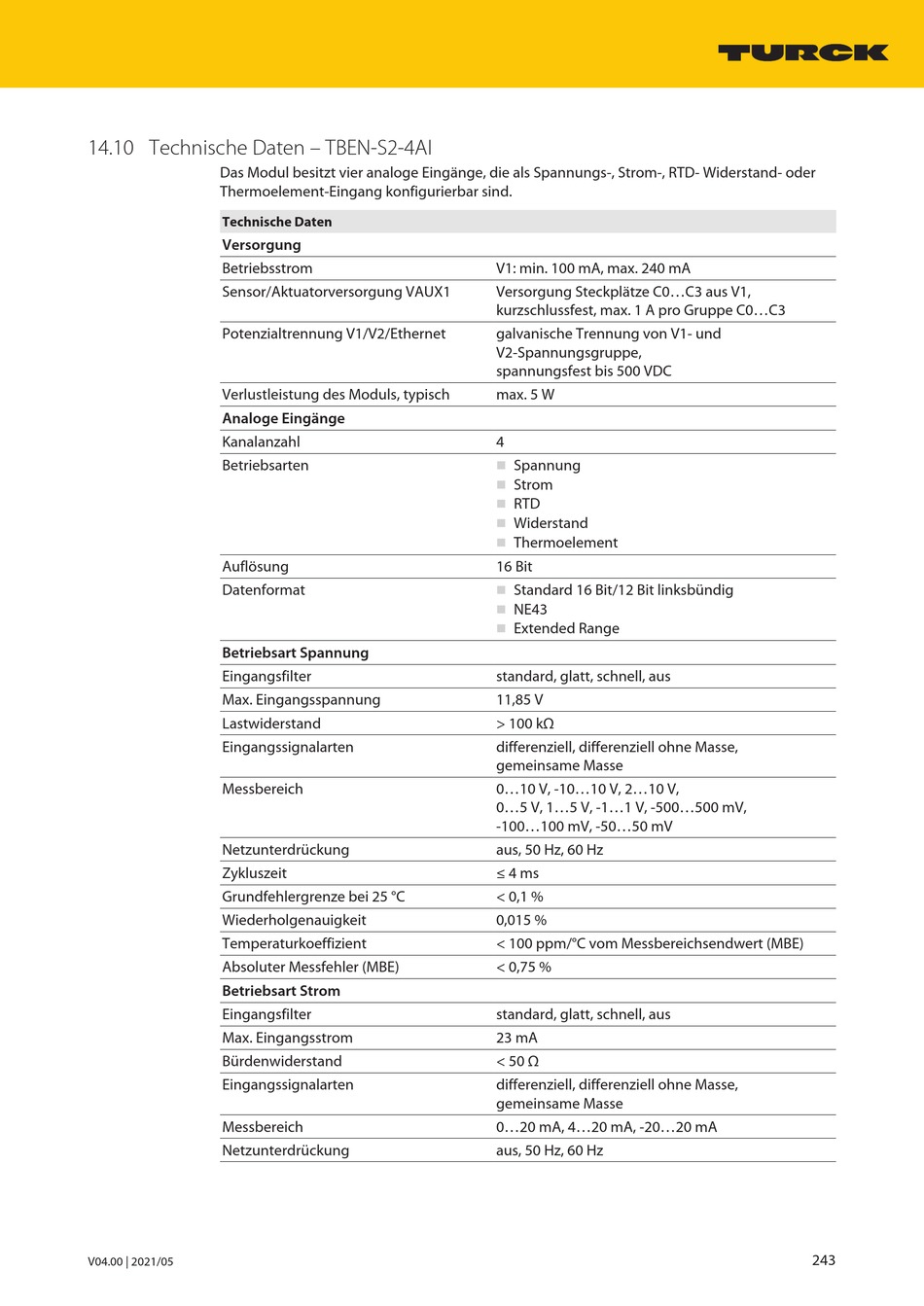

14.10 Technische Daten – TBEN-S2-4AI
Das Modul besitzt vier analoge Eingänge, die als Spannungs-, Strom-, RTD- Widerstand- oder
Thermoelement-Eingang konfigurierbar sind.
Technische Daten
Versorgung
Betriebsstrom
Sensor/Aktuatorversorgung VAUX1
Potenzialtrennung V1/V2/Ethernet
Verlustleistung des Moduls, typisch
Analoge Eingänge
Kanalanzahl
Betriebsarten
Auflösung
Datenformat
Betriebsart Spannung
Eingangsfilter
Max. Eingangsspannung
Lastwiderstand
Eingangssignalarten
Messbereich
Netzunterdrückung
Zykluszeit
Grundfehlergrenze bei 25 °C
Wiederholgenauigkeit
Temperaturkoeffizient
Absoluter Messfehler (MBE)
Betriebsart Strom
Eingangsfilter
Max. Eingangsstrom
Bürdenwiderstand
Eingangssignalarten
Messbereich
Netzunterdrückung
V04.00 | 2021/05
V1: min. 100 mA, max. 240 mA
Versorgung Steckplätze C0...C3 aus V1,
kurzschlussfest, max. 1 A pro Gruppe C0...C3
galvanische Trennung von V1- und
V2-Spannungsgruppe,
spannungsfest bis 500 VDC
max. 5 W
4
n
Spannung
Strom
n
RTD
n
Widerstand
n
Thermoelement
n
16 Bit
Standard 16 Bit/12 Bit linksbündig
n
n
NE43
Extended Range
n
standard, glatt, schnell, aus
11,85 V
> 100 kΩ
differenziell, differenziell ohne Masse,
gemeinsame Masse
0...10 V, -10...10 V, 2...10 V,
0...5 V, 1...5 V, -1...1 V, -500...500 mV,
-100...100 mV, -50...50 mV
aus, 50 Hz, 60 Hz
≤ 4 ms
< 0,1 %
0,015 %
< 100 ppm/°C vom Messbereichsendwert (MBE)
< 0,75 %
standard, glatt, schnell, aus
23 mA
< 50 Ω
differenziell, differenziell ohne Masse,
gemeinsame Masse
0...20 mA, 4...20 mA, -20...20 mA
aus, 50 Hz, 60 Hz
243
