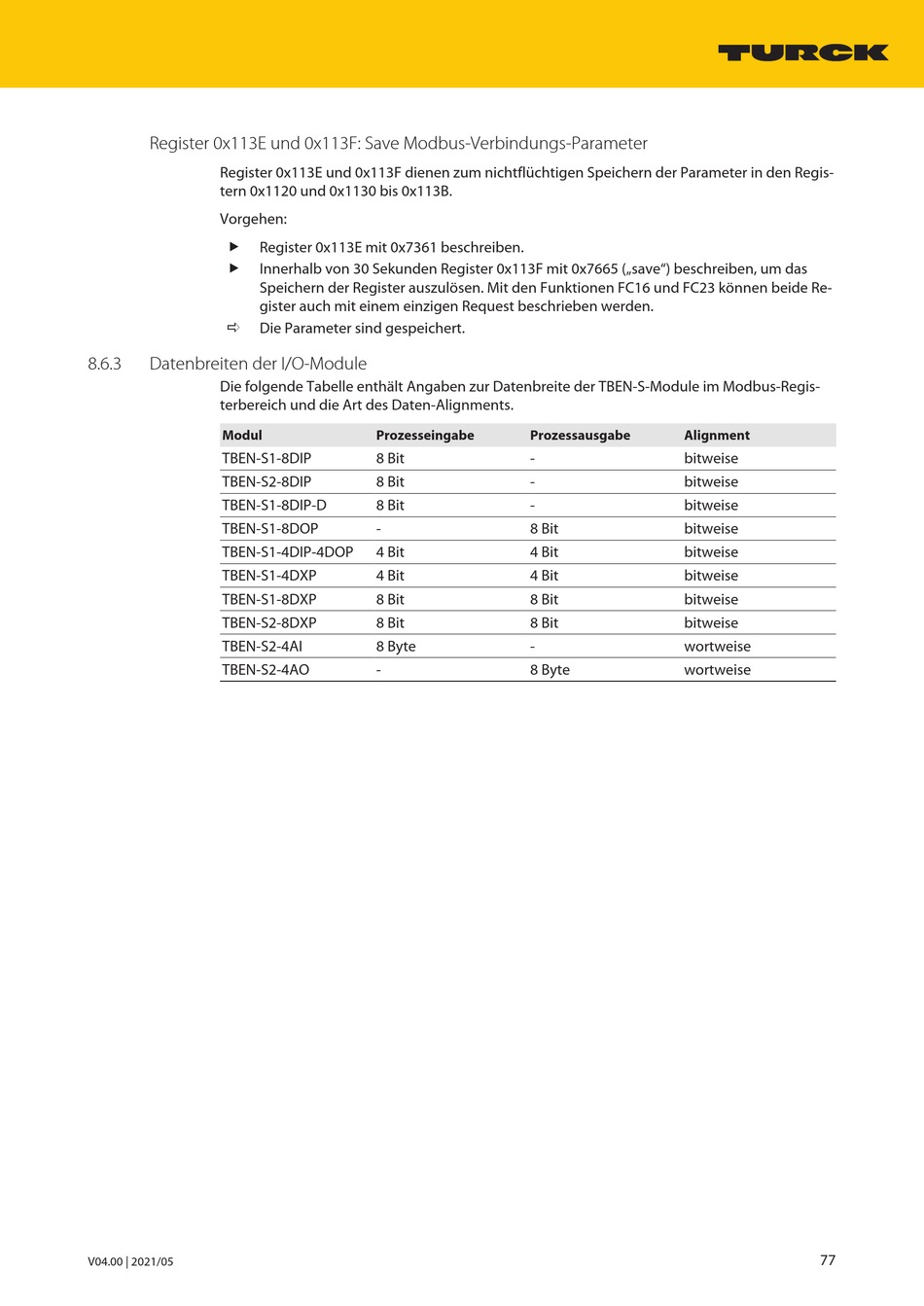

Register 0x113E und 0x113F: Save Modbus-Verbindungs-Parameter
Register 0x113E und 0x113F dienen zum nichtflüchtigen Speichern der Parameter in den Regis-
tern 0x1120 und 0x1130 bis 0x113B.
Vorgehen:
„ Register 0x113E mit 0x7361 beschreiben.
„
Innerhalb von 30 Sekunden Register 0x113F mit 0x7665 („save") beschreiben, um das
Speichern der Register auszulösen. Mit den Funktionen FC16 und FC23 können beide Re-
gister auch mit einem einzigen Request beschrieben werden.
a Die Parameter sind gespeichert.
8.6.3

Datenbreiten der I/O-Module

Die folgende Tabelle enthält Angaben zur Datenbreite der TBEN-S-Module im Modbus-Regis-
terbereich und die Art des Daten-Alignments.
Modul
TBEN-S1-8DIP
TBEN-S2-8DIP
TBEN-S1-8DIP-D
TBEN-S1-8DOP
TBEN-S1-4DIP-4DOP
TBEN-S1-4DXP
TBEN-S1-8DXP
TBEN-S2-8DXP
TBEN-S2-4AI
TBEN-S2-4AO
V04.00 | 2021/05
Prozesseingabe Prozessausgabe
8 Bit -
8 Bit -
8 Bit -
- 8 Bit
4 Bit 4 Bit
4 Bit 4 Bit
8 Bit 8 Bit
8 Bit 8 Bit
8 Byte -
- 8 Byte
Alignment
bitweise
bitweise
bitweise
bitweise
bitweise
bitweise
bitweise
bitweise
wortweise
wortweise
