Produktbeschreibung

Geräteübersicht
4 Produktbeschreibung
Die Geräte sind in einem vollvergossenen Kunststoffgehäuse in Schutzart IP65/IP67/IP69K aus-
geführt. Zum Anschluss von digitalen Sensoren und Aktuatoren stehen jeweils vier oder acht
digitale Eingangs- oder Ausgangskanäle bzw. acht universelle digitale I/O-Kanäle, die ohne
Konfiguration als Eingänge oder Ausgänge verwendet werden können, zur Verfügung. Zum
Anschluss von analogen Sensoren und Aktuatoren verfügen die analogen Geräte über jeweils
vier analoge Ein- bzw. Ausgangskanäle. Die Anschlüsse für die digitalen I/O sind als M8- oder
M12-Buchsen, die Anschlüsse für die analogen I/O als M12-Buchsen ausgeführt. Zum Anschluss
an Ethernet stehen zwei M8-Buchsen zur Verfügung. Die Versorgungsspannungs-Anschlüsse
sind als 4-polige M8-Steckverbinder ausgeführt.

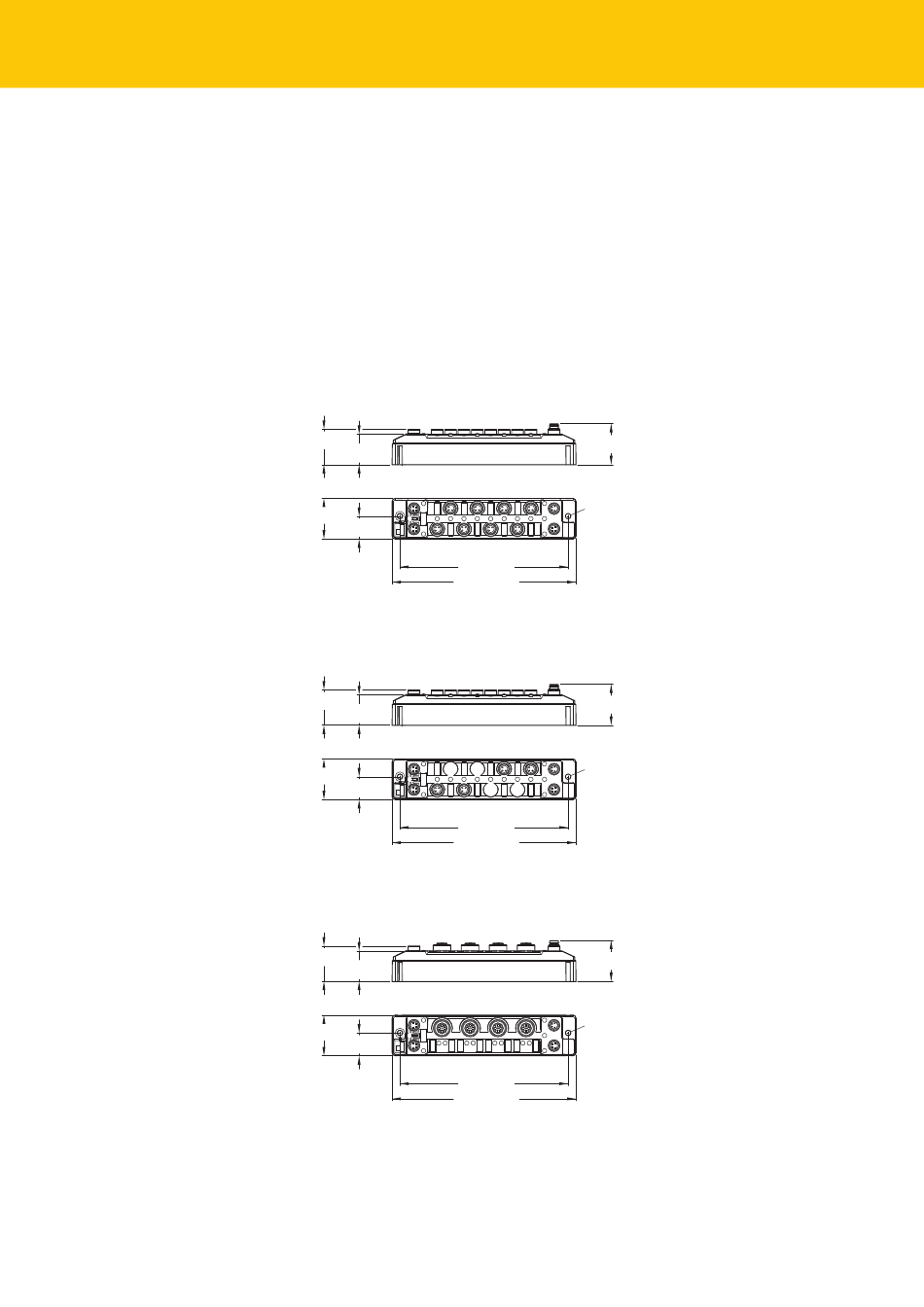

4.1 Geräteübersicht
mm [Inch]
Abb. 1: TBEN-S1-... – Abmessungen
mm [Inch]
Abb. 2: TBEN-S1-4DXP – Abmessungen
mm [Inch]
Abb. 3: TBEN-S2-... – Abmessungen
12
28 [1.10]
24 [0.95]
P1 C3
32 [1.26]
17.9 [0.71]
P2 C7
28 [1.10]
24 [0.95]
P1
32 [1.26]
17.9 [0.71]
P2 C3
28 [1.10]
24 [0.95]
P1 C3
32 [1.26]
17.9 [0.71]
P2
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
32 [1.26]
C2 C1 C0 X1
Ø 4.6 [0.18]
C6 C5 C4 X2
132 [5.20]
144.3 [5.68]
32 [1.26]
C1 C0 X1
Ø 4.6 [0.18]
C2 X2
132 [5.20]
144.3 [5.68]
32 [1.26]
C2 C1 C0 X1
Ø 4.6 [0.18]
X2
132 [5.20]
144.3 [5.68]
