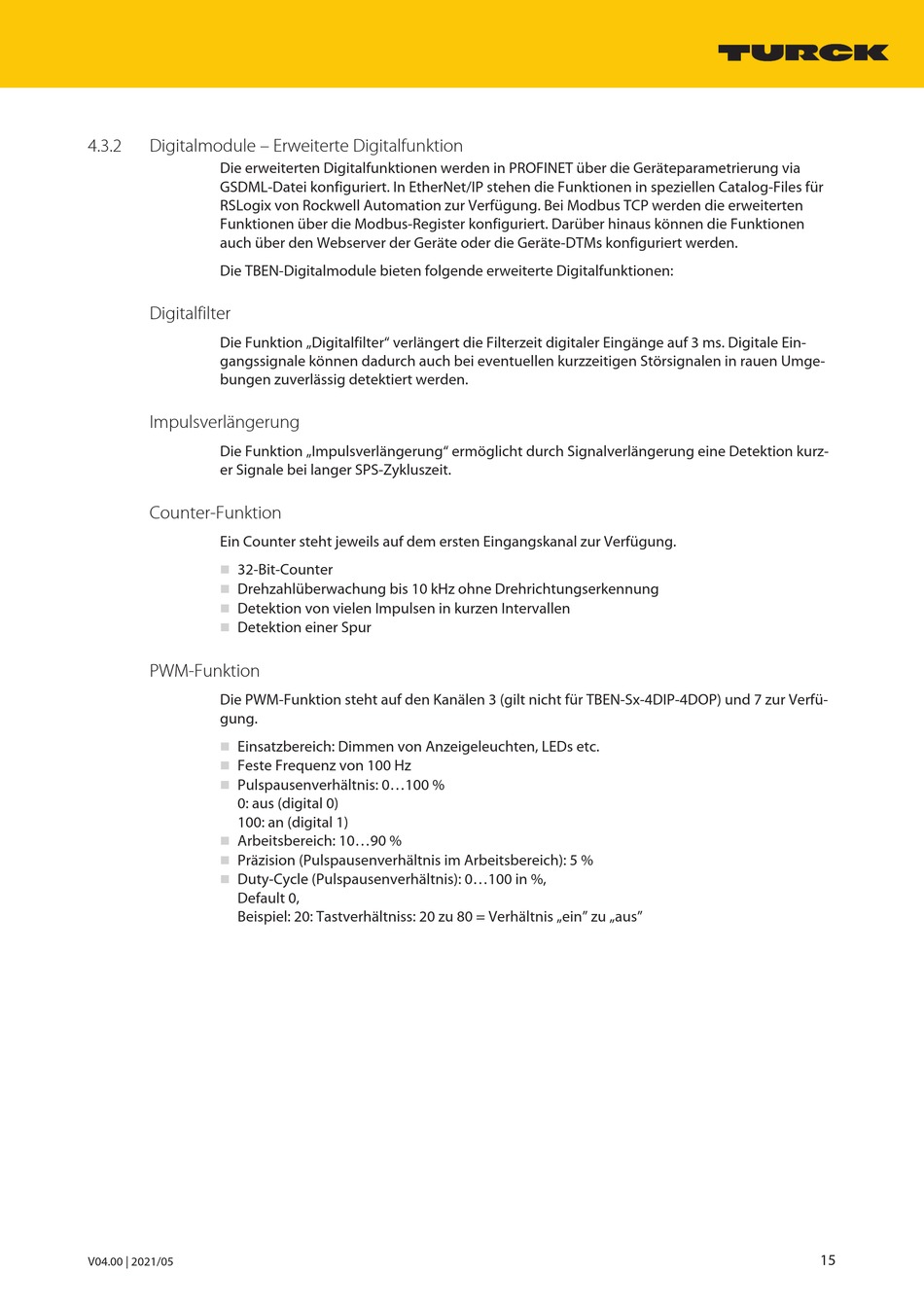

4.3.2
Digitalmodule – Erweiterte Digitalfunktion
Die erweiterten Digitalfunktionen werden in PROFINET über die Geräteparametrierung via
GSDML-Datei konfiguriert. In EtherNet/IP stehen die Funktionen in speziellen Catalog-Files für
RSLogix von Rockwell Automation zur Verfügung. Bei Modbus TCP werden die erweiterten
Funktionen über die Modbus-Register konfiguriert. Darüber hinaus können die Funktionen
auch über den Webserver der Geräte oder die Geräte-DTMs konfiguriert werden.
Die TBEN-Digitalmodule bieten folgende erweiterte Digitalfunktionen:
Digitalfilter
Die Funktion „Digitalfilter" verlängert die Filterzeit digitaler Eingänge auf 3 ms. Digitale Ein-
gangssignale können dadurch auch bei eventuellen kurzzeitigen Störsignalen in rauen Umge-
bungen zuverlässig detektiert werden.
Impulsverlängerung
Die Funktion „Impulsverlängerung" ermöglicht durch Signalverlängerung eine Detektion kurz-
er Signale bei langer SPS-Zykluszeit.
Counter-Funktion
Ein Counter steht jeweils auf dem ersten Eingangskanal zur Verfügung.
32-Bit-Counter
n
Drehzahlüberwachung bis 10 kHz ohne Drehrichtungserkennung
n
n
Detektion von vielen Impulsen in kurzen Intervallen
Detektion einer Spur
n
PWM-Funktion
Die PWM-Funktion steht auf den Kanälen 3 (gilt nicht für TBEN-Sx-4DIP-4DOP) und 7 zur Verfü-
gung.
Einsatzbereich: Dimmen von Anzeigeleuchten, LEDs etc.
n
Feste Frequenz von 100 Hz
n
Pulspausenverhältnis: 0...100 %
n
0: aus (digital 0)
100: an (digital 1)
Arbeitsbereich: 10...90 %
n
n
Präzision (Pulspausenverhältnis im Arbeitsbereich): 5 %
Duty-Cycle (Pulspausenverhältnis): 0...100 in %,
n
Default 0,
Beispiel: 20: Tastverhältniss: 20 zu 80 = Verhältnis „ein" zu „aus"
V04.00 | 2021/05
15
