Parametrieren und Konfigurieren
Geräte an eine CODESYS-Steuerung mit Modbus-Master anbinden
8.7
Geräte an eine CODESYS-Steuerung mit Modbus-Master anbinden
Verwendete Hardware
In diesem Beispiel werden die folgenden Hardware-Komponenten verwendet:
Turck-HMI TX507-P3CV01 (Modbus-Master, IP-Adresse: 192.168.1.15)
n
Blockmodul TBEN-S1-4DIP-4DOP (IP-Adresse: 192.168.201)
n
Verwendete Software
In diesem Beispiel wird die folgende Software verwendet:
CODESYS 3.5.8.1 (kostenfrei als Download erhältlich unter www.turck.com)
n
Voraussetzungen
Die Programmiersoftware ist geöffnet.
n
Ein neues Projekt ist angelegt.
n
Die Steuerung wurde dem Projekt hinzugefügt.
n
8.7.1
Gerät mit der Steuerung verbinden
Um das Gerät mit der Steuerung zu verbinden, müssen zunächst die folgenden Komponenten
in CODESYS hinzugefügt werden:
Ethernet-Adapter
n
n
Modbus TCP-Master
Modbus TCP-Slave
n
Ethernet-Adapter hinzufügen
„
Im Projektbaum Rechtsklick auf Device (TX507-P3CV01) ausführen.

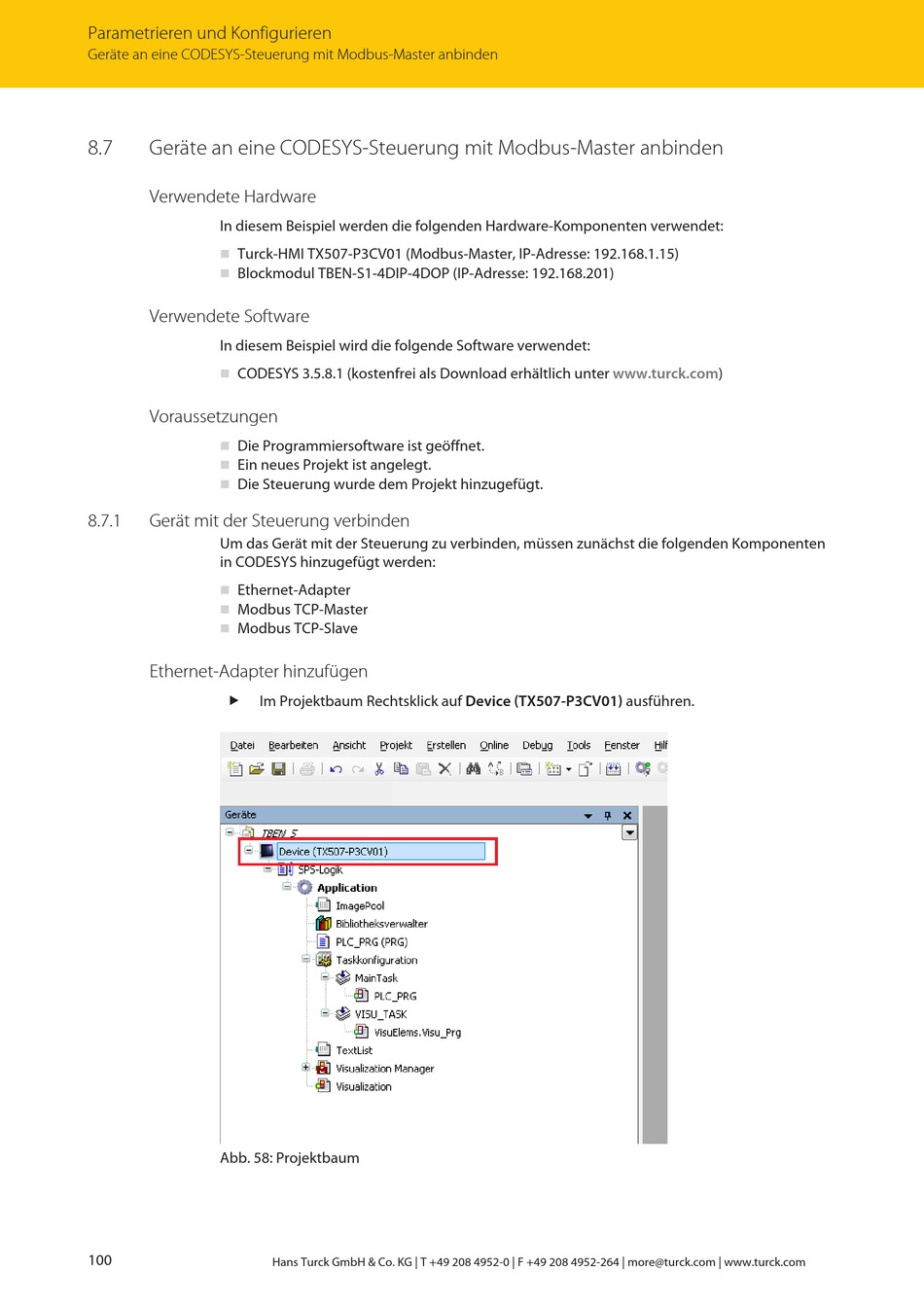

Abb. 58: Projektbaum
100
