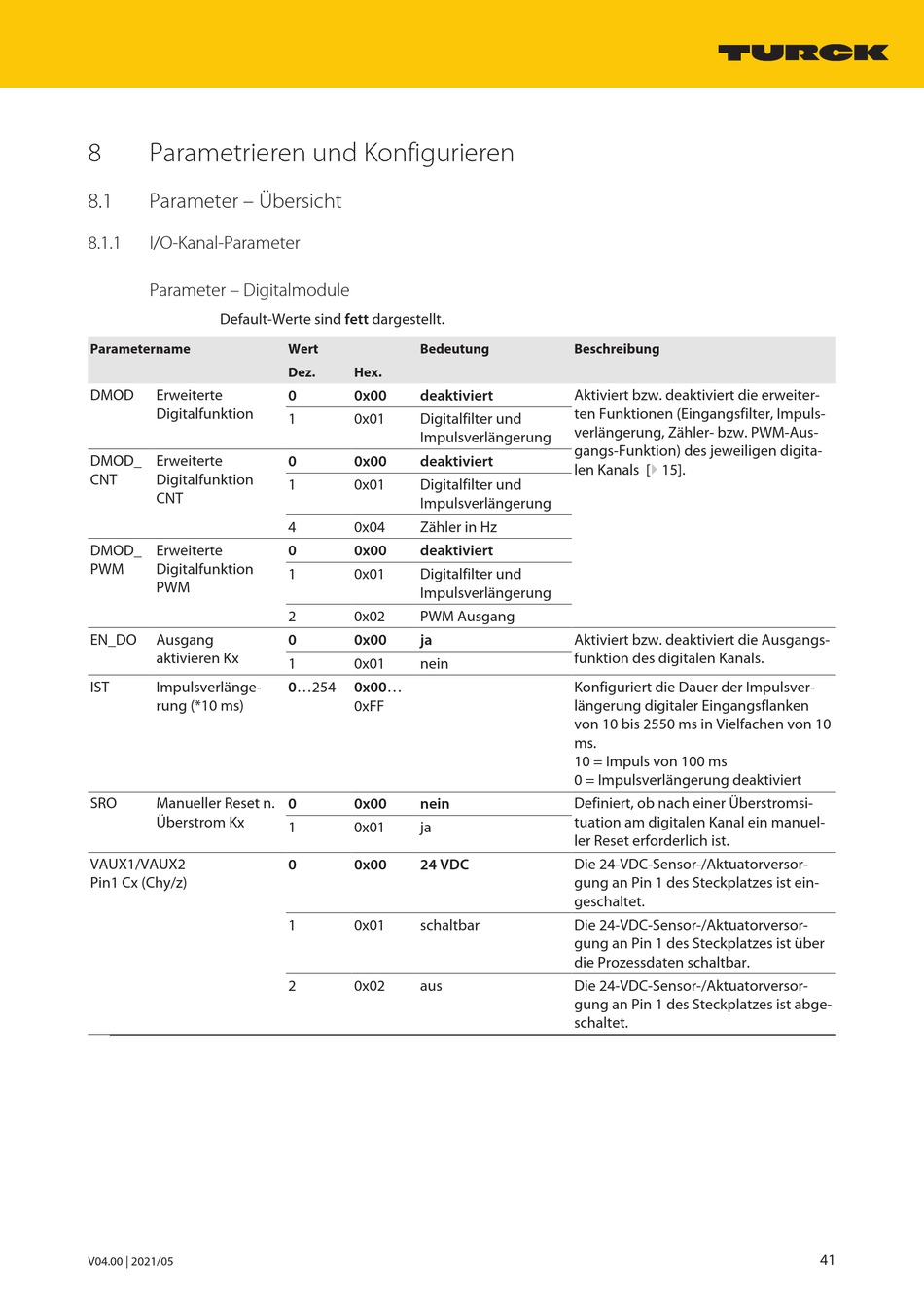

8
Parametrieren und Konfigurieren
8.1
Parameter – Übersicht
8.1.1
I/O-Kanal-Parameter
Parameter – Digitalmodule
Default-Werte sind fett dargestellt.
Parametername
DMOD
Erweiterte
Digitalfunktion
DMOD_
Erweiterte
CNT
Digitalfunktion
CNT
DMOD_
Erweiterte
PWM
Digitalfunktion
PWM
EN_DO
Ausgang
aktivieren Kx
IST
Impulsverlänge-
rung (*10 ms)
SRO
Manueller Reset n.
Überstrom Kx
VAUX1/VAUX2
Pin1 Cx (Chy/z)
V04.00 | 2021/05
Wert
Bedeutung
Dez.
Hex.
0
0x00
deaktiviert
1
0x01
Digitalfilter und
Impulsverlängerung
0
0x00
deaktiviert
1
0x01
Digitalfilter und
Impulsverlängerung
4
0x04
Zähler in Hz
0
0x00
deaktiviert
1
0x01
Digitalfilter und
Impulsverlängerung
2
0x02
PWM Ausgang
0
0x00
ja
1
0x01
nein
0...254
0x00...
0xFF
0
0x00
nein
1
0x01
ja
0
0x00
24 VDC
1
0x01
schaltbar
2
0x02
aus
Beschreibung
Aktiviert bzw. deaktiviert die erweiter-
ten Funktionen (Eingangsfilter, Impuls-
verlängerung, Zähler- bzw. PWM-Aus-
gangs-Funktion) des jeweiligen digita-
len Kanals [} 15].
Aktiviert bzw. deaktiviert die Ausgangs-
funktion des digitalen Kanals.
Konfiguriert die Dauer der Impulsver-
längerung digitaler Eingangsflanken
von 10 bis 2550 ms in Vielfachen von 10
ms.
10 = Impuls von 100 ms
0 = Impulsverlängerung deaktiviert
Definiert, ob nach einer Überstromsi-
tuation am digitalen Kanal ein manuel-
ler Reset erforderlich ist.
Die 24-VDC-Sensor-/Aktuatorversor-
gung an Pin 1 des Steckplatzes ist ein-
geschaltet.
Die 24-VDC-Sensor-/Aktuatorversor-
gung an Pin 1 des Steckplatzes ist über
die Prozessdaten schaltbar.
Die 24-VDC-Sensor-/Aktuatorversor-
gung an Pin 1 des Steckplatzes ist abge-
schaltet.
41
