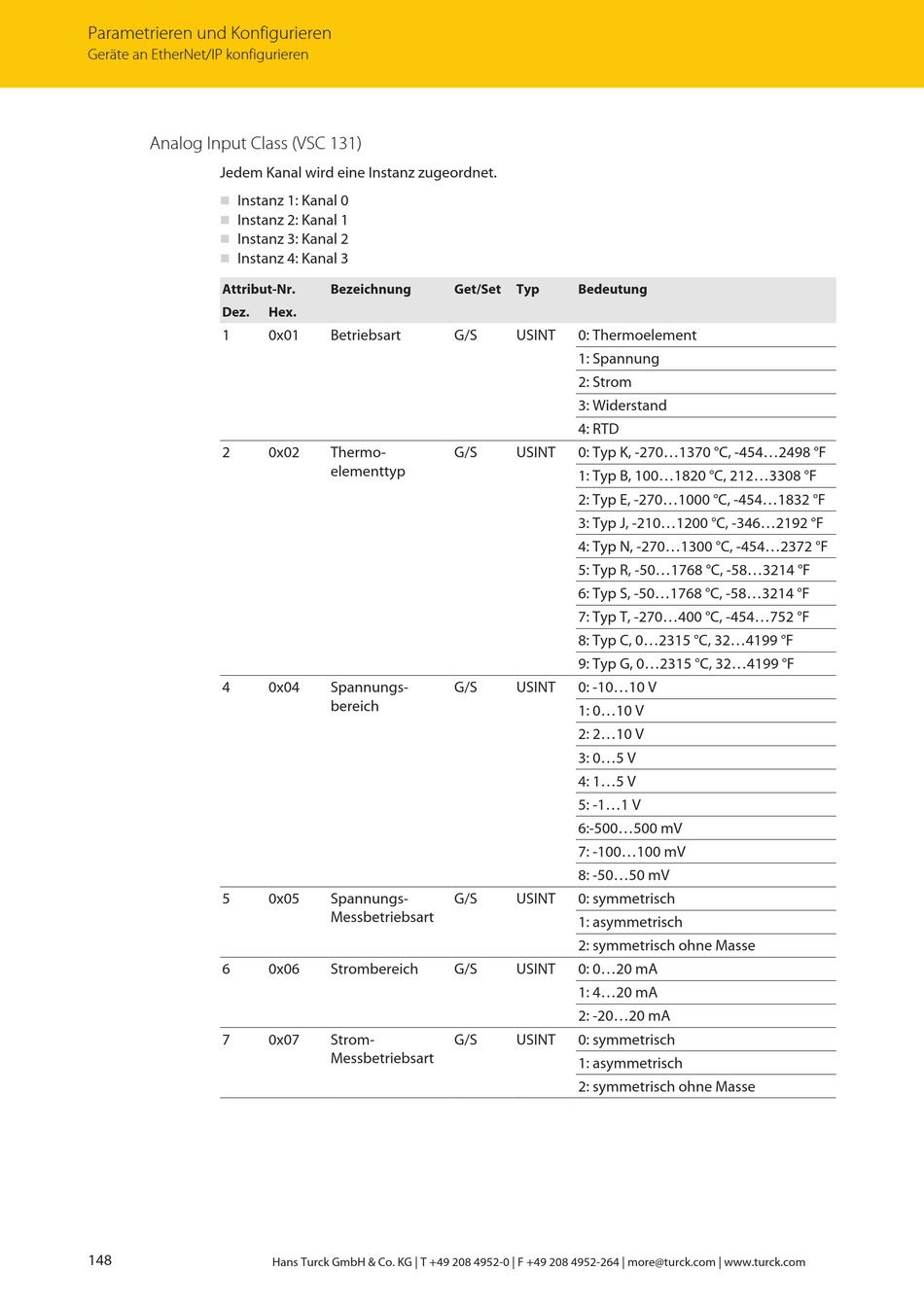

turck TBEN-S Serie Betriebsanleitung Seite 148

Parametrieren und Konfigurieren
Geräte an EtherNet/IP konfigurieren
Analog Input Class (VSC 131)
Jedem Kanal wird eine Instanz zugeordnet.
Instanz 1: Kanal 0
n
Instanz 2: Kanal 1
n
Instanz 3: Kanal 2
n
Instanz 4: Kanal 3
n
Attribut-Nr.
Dez.
1
2
4
5
6
7
148
Bezeichnung
Hex.
0x01 Betriebsart
0x02 Thermo-
elementtyp
0x04 Spannungs-
bereich
0x05 Spannungs-
Messbetriebsart
0x06 Strombereich
0x07 Strom-
Messbetriebsart
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Get/Set Typ Bedeutung
G/S USINT 0: Thermoelement
1: Spannung
2: Strom
3: Widerstand
4: RTD
G/S USINT 0: Typ K, -270...1370 °C, -454...2498 °F
1: Typ B, 100...1820 °C, 212...3308 °F
2: Typ E, -270...1000 °C, -454...1832 °F
3: Typ J, -210...1200 °C, -346...2192 °F
4: Typ N, -270...1300 °C, -454...2372 °F
5: Typ R, -50...1768 °C, -58...3214 °F
6: Typ S, -50...1768 °C, -58...3214 °F
7: Typ T, -270...400 °C, -454...752 °F
8: Typ C, 0...2315 °C, 32...4199 °F
9: Typ G, 0...2315 °C, 32...4199 °F
G/S USINT 0: -10...10 V
1: 0...10 V
2: 2...10 V
3: 0...5 V
4: 1...5 V
5: -1...1 V
6:-500...500 mV
7: -100...100 mV
8: -50...50 mV
G/S USINT 0: symmetrisch
1: asymmetrisch
2: symmetrisch ohne Masse
G/S USINT 0: 0...20 mA
1: 4...20 mA
2: -20...20 mA
G/S USINT 0: symmetrisch
1: asymmetrisch
2: symmetrisch ohne Masse
