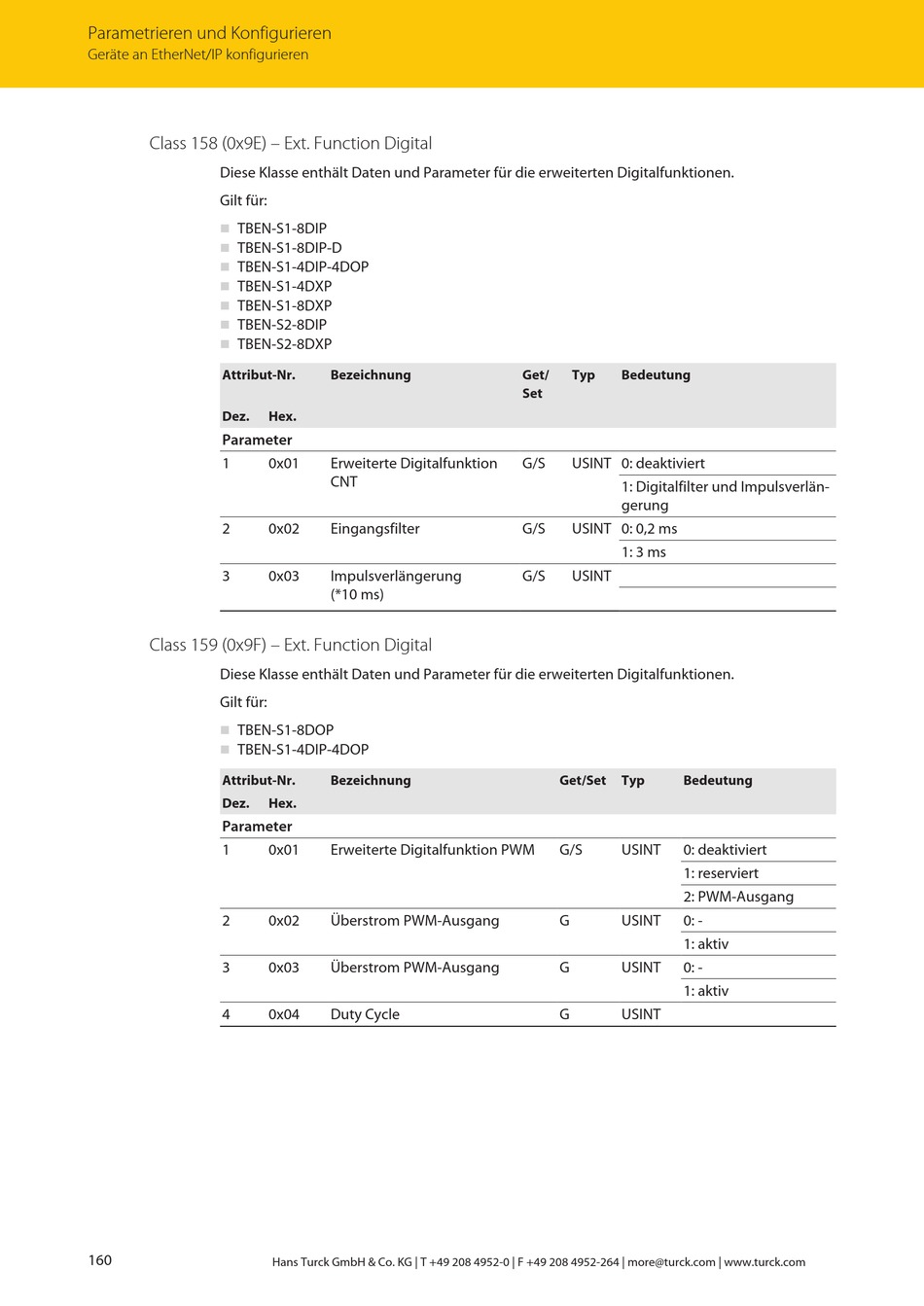

turck TBEN-S Serie Betriebsanleitung Seite 160

Parametrieren und Konfigurieren
Geräte an EtherNet/IP konfigurieren
Class 158 (0x9E) – Ext. Function Digital
Diese Klasse enthält Daten und Parameter für die erweiterten Digitalfunktionen.
Gilt für:
TBEN-S1-8DIP
n
TBEN-S1-8DIP-D
n
n TBEN-S1-4DIP-4DOP
TBEN-S1-4DXP
n
TBEN-S1-8DXP
n
TBEN-S2-8DIP
n
TBEN-S2-8DXP
n
Attribut-Nr.
Dez.
Parameter
1
2
3
Class 159 (0x9F) – Ext. Function Digital
Diese Klasse enthält Daten und Parameter für die erweiterten Digitalfunktionen.
Gilt für:
TBEN-S1-8DOP
n
TBEN-S1-4DIP-4DOP
n
Attribut-Nr.
Dez.
Parameter
1
2
3
4
160
Bezeichnung
Hex.
0x01 Erweiterte Digitalfunktion
CNT
0x02 Eingangsfilter
0x03 Impulsverlängerung
(*10 ms)
Bezeichnung
Hex.
0x01 Erweiterte Digitalfunktion PWM
0x02 Überstrom PWM-Ausgang
0x03 Überstrom PWM-Ausgang
0x04 Duty Cycle
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Get/ Typ Bedeutung
Set
G/S USINT 0: deaktiviert
1: Digitalfilter und Impulsverlän-
gerung
G/S USINT 0: 0,2 ms
1: 3 ms
G/S USINT
Get/Set Typ Bedeutung
G/S USINT 0: deaktiviert
1: reserviert
2: PWM-Ausgang
G USINT 0: -
1: aktiv
G USINT 0: -
1: aktiv
G USINT
