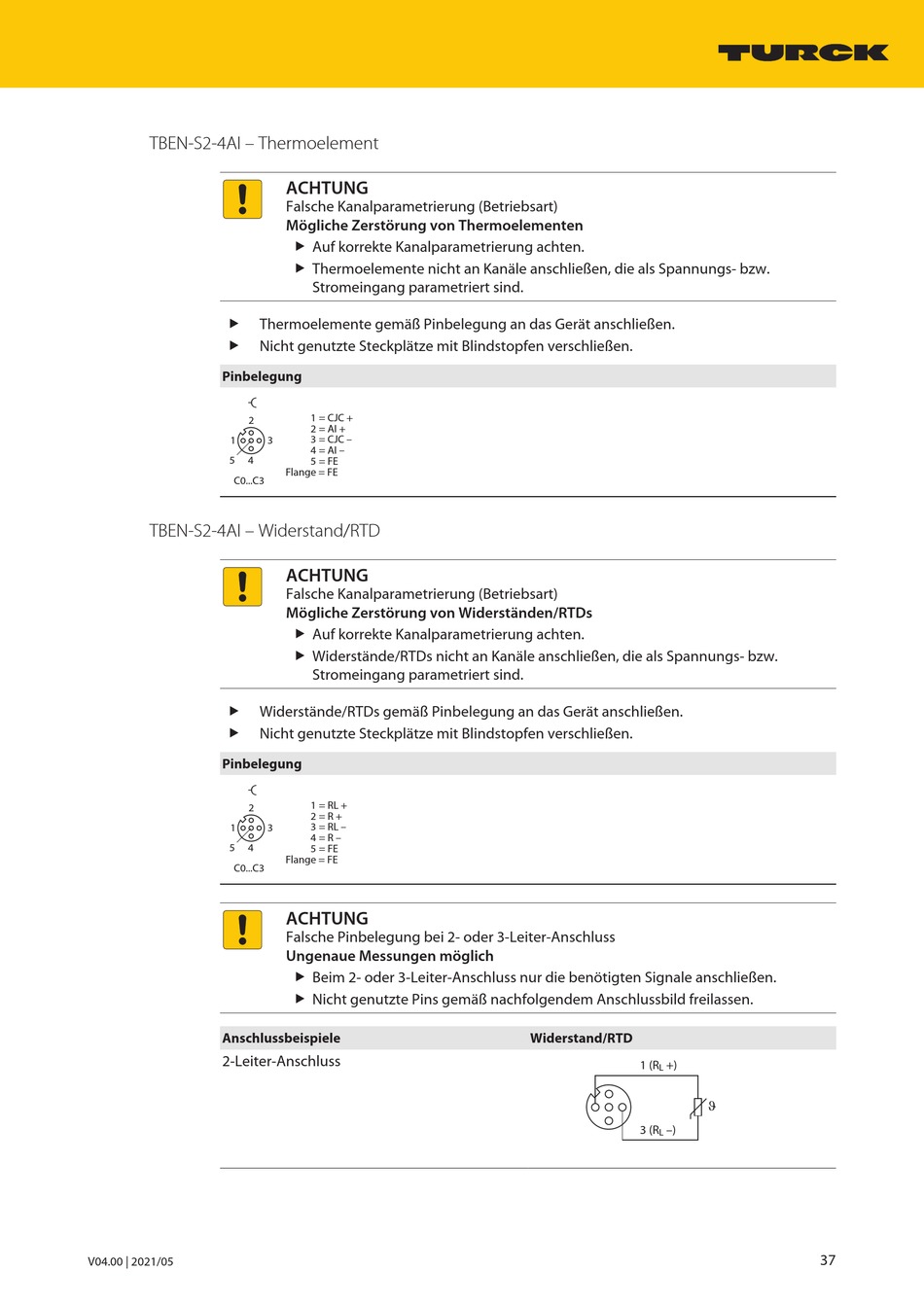

TBEN-S2-4AI – Thermoelement
„
Thermoelemente gemäß Pinbelegung an das Gerät anschließen.
„
Nicht genutzte Steckplätze mit Blindstopfen verschließen.
Pinbelegung
v
2
1
5
4
C0...C3
TBEN-S2-4AI – Widerstand/RTD
„
Widerstände/RTDs gemäß Pinbelegung an das Gerät anschließen.
„
Nicht genutzte Steckplätze mit Blindstopfen verschließen.
Pinbelegung
v
2
1
5
4
C0...C3
Anschlussbeispiele
2-Leiter-Anschluss
V04.00 | 2021/05
ACHTUNG
Falsche Kanalparametrierung (Betriebsart)
Mögliche Zerstörung von Thermoelementen
„ Auf korrekte Kanalparametrierung achten.
„ Thermoelemente nicht an Kanäle anschließen, die als Spannungs- bzw.
Stromeingang parametriert sind.
1 = CJC +
2 = AI +
3
3 = CJC –
4 = AI –
5 = FE
Flange = FE
ACHTUNG
Falsche Kanalparametrierung (Betriebsart)
Mögliche Zerstörung von Widerständen/RTDs
„ Auf korrekte Kanalparametrierung achten.
„ Widerstände/RTDs nicht an Kanäle anschließen, die als Spannungs- bzw.
Stromeingang parametriert sind.
1 = RL +
2 = R +
3 = RL –
3
4 = R –
5 = FE
Flange = FE
ACHTUNG
Falsche Pinbelegung bei 2- oder 3-Leiter-Anschluss
Ungenaue Messungen möglich
„ Beim 2- oder 3-Leiter-Anschluss nur die benötigten Signale anschließen.
„ Nicht genutzte Pins gemäß nachfolgendem Anschlussbild freilassen.
Widerstand/RTD
1 (R
+)
L
3 (R
–)
L
é
