Produktbeschreibung
Geräteübersicht
4
Produktbeschreibung
Die Geräte sind in einem vollvergossenen Kunststoffgehäuse in Schutzart IP65/IP67/IP69K aus-
geführt.
Zum Anschluss von IO-Link-Devices verfügt das IO-Link-Master-Modul TBEC-LL-8IOL über acht
IO-Link-Ports. Die IO-Link-Ports an den Steckplätzen X0...X3 sind als Class-A-Ports ausgelegt.
Die IO-Link-Ports an den Steckplätzen X4...X7 sind Class-B-Ports. Neben den acht IO-Link-Kanä-
len stehen vier universelle digitale DXP-Kanäle (PNP) zur Verfügung. Die acht IO-Link-Kanäle
können unabhängig voneinander parametriert und wahlweise im IO-Link-Modus bzw. im SIO-
Modus (DI) betrieben werden.
Die vier digitalen Kanäle sind als universelle DXP-Kanäle ausgelegt und konfigurationslos als
Ein- oder Ausgang nutzbar.
Zum Anschluss der Versorgungsspannung sind 5-polige, L-codierte M12-Steckverbinder vor-
handen.
4.1
Geräteübersicht
30.2 [1.19]
Ø 6.4 [0.25]
60.4 [2.38]

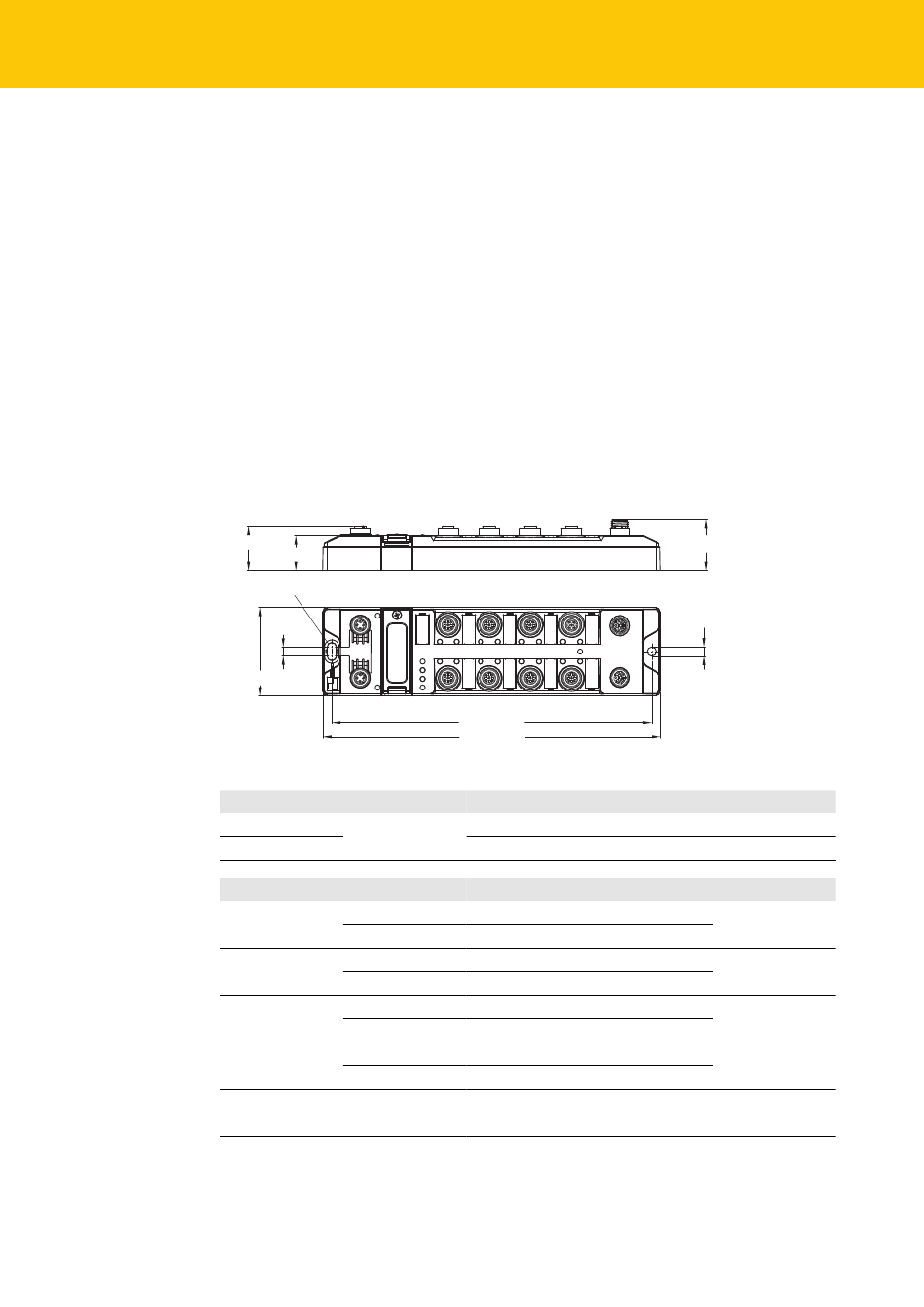

Abb. 1: Abmessungen TBEC-LL-8IOL
Steckverbinder
XD1
XD2
Steckverbinder
X0
X1
X2
X3
X4
10
24 [0.95]
XF1
6 [0.24]
XF2
LED
PWR
LED
Kanal
0
K0
1
K1
2
K2
3
K3
4
K4
5
K5
6
K6
7
K7
8
K8
9
K9
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
X3
X2
X1
X0
XD1
X7
X6
X5
X4
XD2
217.9 [8.58]
230.4 [9.07]
Funktion
Versorgungsspannung V1
Versorgungsspannung V2
Funktion
IO-Link-Port 1 (Class A)
DXP1
IO-Link-Port 2 (Class A)
DXP3
IO-Link-Port 3 (Class A)
DXP5
IO-Link-Port 4 (Class A)
DXP7
IO-Link-Port 5 (Class B)
34.8 [1.37]
Ø 6.3 [0.25]
Hilfsspannung
VAUX1
VAUX1
VAUX1
VAUX1
VAUX1
VAUX2
