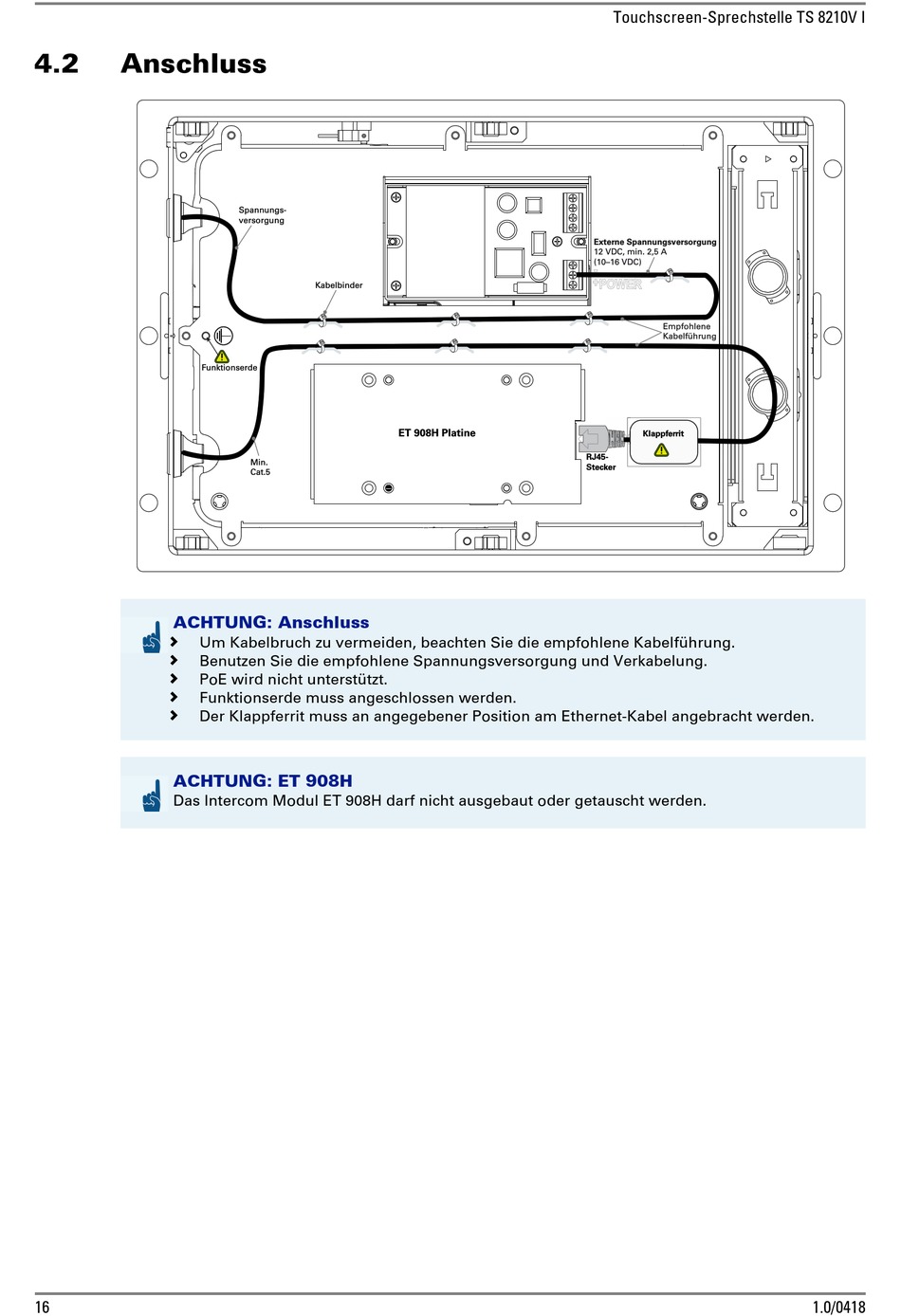

4.2
Anschluss
Funktionserde
ACHTUNG: Anschluss
Um Kabelbruch zu vermeiden, beachten Sie die empfohlene Kabelführung.
Benutzen Sie die empfohlene Spannungsversorgung und Verkabelung.
PoE wird nicht unterstützt.
Funktionserde muss angeschlossen werden.
Der Klappferrit muss an angegebener Position am Ethernet-Kabel angebracht werden.
ACHTUNG: ET 908H
Das Intercom Modul ET 908H darf nicht ausgebaut oder getauscht werden.
16
Spannungs-
versorgung
Kabelbinder
ET 908H Platine
Min.
Cat.5
Touchscreen-Sprechstelle TS 8210V I
Klappferrit
RJ45-
Stecker
1.0/0418
