Leitstandlösung CONDUCTOR

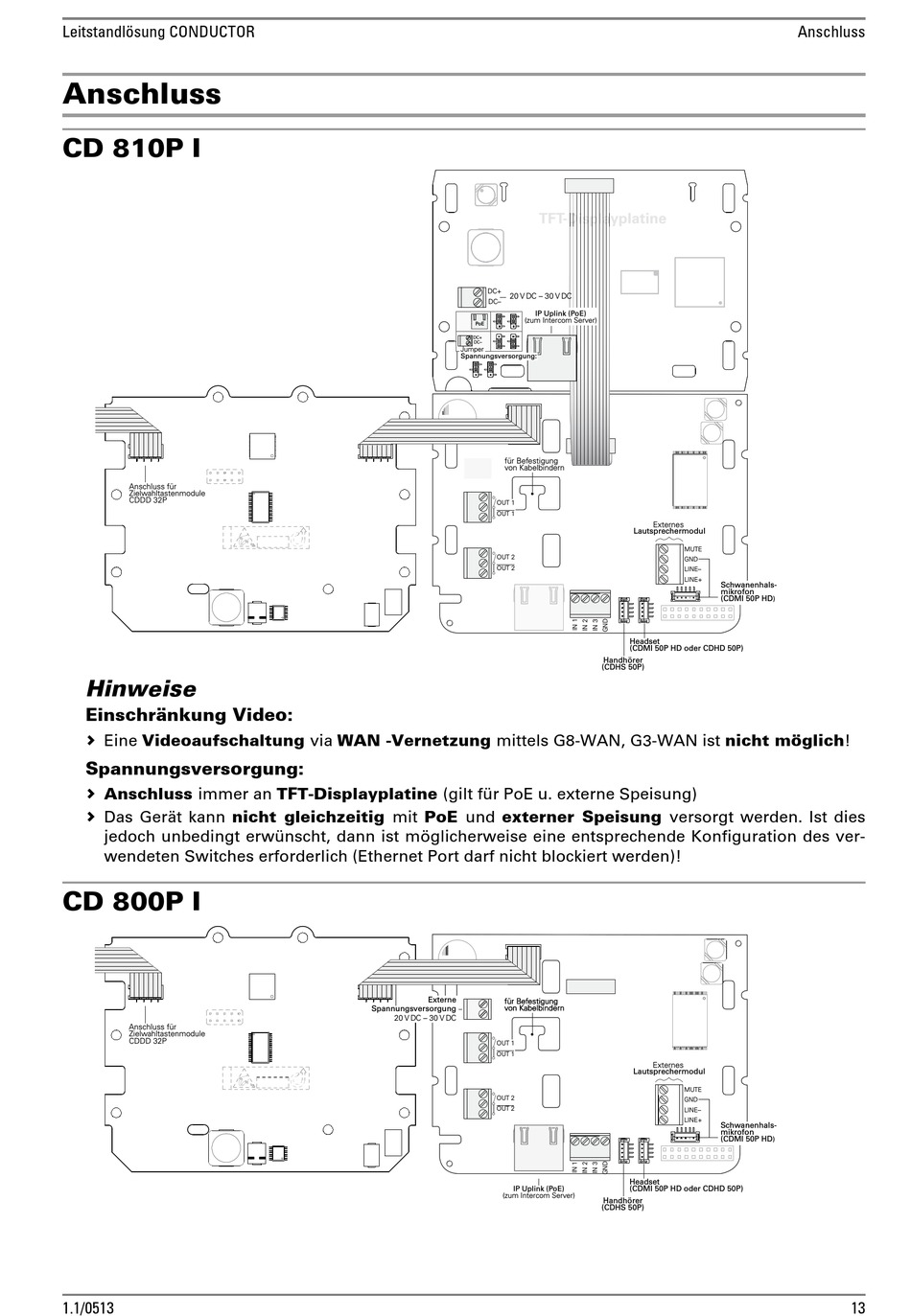

Anschluss

CD 810P I

Anschluss für
Zielwahltastenmodule
CDDD 32P
Hinweise
Einschränkung Video:
 Eine Videoaufschaltung via WAN -Vernetzung mittels G8-WAN, G3-WAN ist nicht möglich!

Spannungsversorgung:

 Anschluss immer an TFT-Displayplatine (gilt für PoE u. externe Speisung)
 Das Gerät kann nicht gleichzeitig mit PoE und externer Speisung versorgt werden. Ist dies
jedoch unbedingt erwünscht, dann ist möglicherweise eine entsprechende Konfiguration des ver-
wendeten Switches erforderlich (Ethernet Port darf nicht blockiert werden)!

CD 800P I

Anschluss für
Zielwahltastenmodule
CDDD 32P
1.1/0513
TFT-D
DC+
20 V DC – 30 V DC
DC–
IP Uplink (PoE)
(zum Intercom Server)
PoE
DC+
DC–
Jumper
Spannungsversorgung:
für Befestigung
von Kabelbindern
OUT 1
OUT 1
OUT 2
OUT 2
Externe
für Befestigung für Befestigung
von Kabelbindern von Kabelbindern
Spannungsversorgung
20 V DC – 30 V DC
OUT 1
OUT 1
OUT 2
OUT 2
IP Uplink (PoE)
(zum Intercom Server)
D D Di s s p p a a ayplatine
Externes
Lautsprechermodul
MUTE
GND
LINE–
LINE+
Schwanenhals-
mikrofon
(CDMI 50P HD
Headset
(CDMI 50P HD oder CDHD 50P)
Handhörer
(CDHS 50P)
Externes
Lautsprechermodul
MUTE
GND
LINE–
LINE+
Schwanenhals-
mikrofon
(CDMI 50P HD
Headset
(CDMI 50P HD oder CDHD 50P)
Handhörer
(CDHS 50P)
Anschluss
)
)
13
