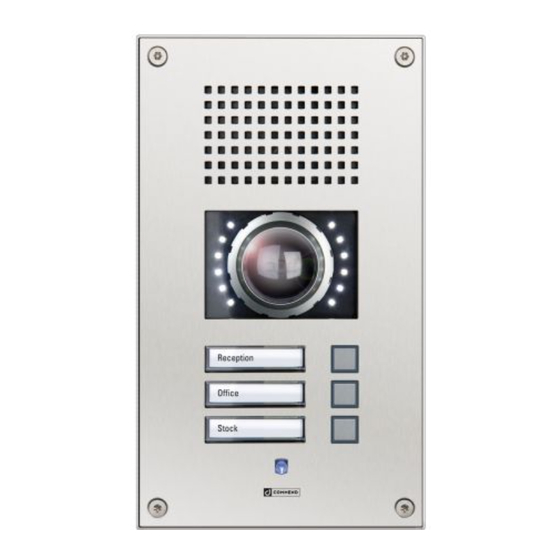

Commend C-WS201VDCM.C Kurzanleitung

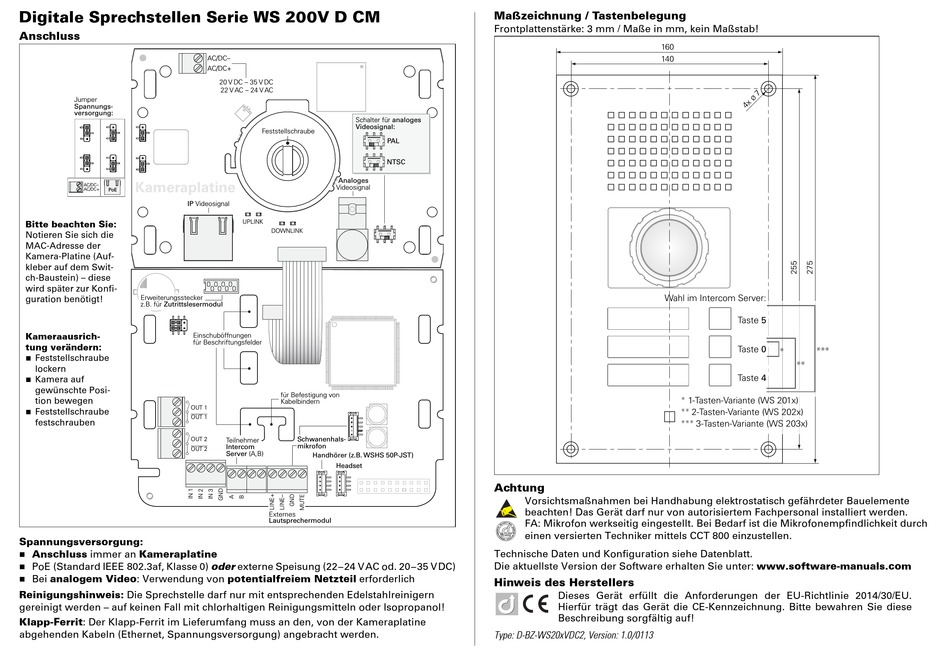

Digitale Sprechstellen Serie WS 200V D CM
Anschluss
Jumper
Spannungs-
versorgung:
Kameraplatine
AC/DC–
AC/DC+
PoE
IP Videosignal
Bitte beachten Sie:
Notieren Sie sich die
MAC-Adresse der
Kamera-Platine (Auf-
kleber auf dem Swit-
ch-Baustein) – diese
wird später zur Konfi-
guration benötigt! Erweiterungsstecker
z.B. für Zutrittslesermodul
Kameraausrich- Einschuböffnungen
für Beschriftungsfelder
tung verändern:
 Feststellschraube
lockern
 Kamera auf
gewünschte Posi-
tion bewegen
OUT 1
 Feststellschraube
OUT 1
festschrauben
OUT 2
OUT 2
Spannungsversorgung:
 Anschluss immer an Kameraplatine
 PoE (Standard IEEE 802.3af, Klasse 0) oder externe Speisung (22–24 VAC od. 20–35 VDC)
Bei analogem Video: Verwendung von potentialfreiem Netzteil erforderlich

Reinigungshinweis: Die Sprechstelle darf nur mit entsprechenden Edelstahlreinigern
gereinigt werden – auf keinen Fall mit chlorhaltigen Reinigungsmitteln oder Isopropanol!
Klapp-Ferrit: Der Klapp-Ferrit im Lieferumfang muss an den, von der Kameraplatine
abgehenden Kabeln (Ethernet, Spannungsversorgung) angebracht werden.
AC/DC–
AC/DC+
20 V DC – 35 V DC
22 V AC – 24 V AC
Schalter für analoges
Videosignal:
Feststellschraube
Analoges
Videosignal
UPLINK
DOWNLINK
für Befestigung von
Kabelbindern
Schwanenhals-
Teilnehmer
mikrofon
Intercom
Server (A,B)
Handhörer (z.B. WSHS 50P-JST)
Headset
Externes
Lautsprechermodul
Maßzeichnung / Tastenbelegung
Frontplattenstärke: 3 mm / Maße in mm, kein Maßstab!
PAL
NTSC
Achtung
Vorsichtsmaßnahmen bei Handhabung elektrostatisch gefährdeter Bauelemente
beachten! Das Gerät darf nur von autorisiertem Fachpersonal installiert werden.
FA: Mikrofon werkseitig eingestellt. Bei Bedarf ist die Mikrofonempfindlichkeit durch
einen versierten Techniker mittels CCT 800 einzustellen.
Technische Daten und Konfiguration siehe Datenblatt.
Die aktuellste Version der Software erhalten Sie unter: www.software-manuals.com
Hinweis des Herstellers
Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie 2014/30/EU.
Hierfür trägt das Gerät die CE-Kennzeichnung. Bitte bewahren Sie diese
Beschreibung sorgfältig auf!
Type: D-BZ-WS20xVDC2, Version: 1.0/0113
160
140
Wahl im Intercom Server:
Taste 5
Taste 0
***
*
**
Taste 4
* 1-Tasten-Variante (WS 201x)
** 2-Tasten-Variante (WS 202x)
*** 3-Tasten-Variante (WS 203x)
