PCAN-Router Pro – Konfigurations-Tutorial
4.2
Aufgabe 1b: Durchreichen von
definierten Nachrichten von CAN-1 nach
CAN-4
Information: Es soll nur die ID 0x100 vom CAN-1 zum CAN-4
geroutet werden.
Aktion: Öffnen Sie die Konfiguration aus Aufgabe 1a und speichern
diese unter Aufgabe 1b. Am linken Bildrand im Navigations-Fenster

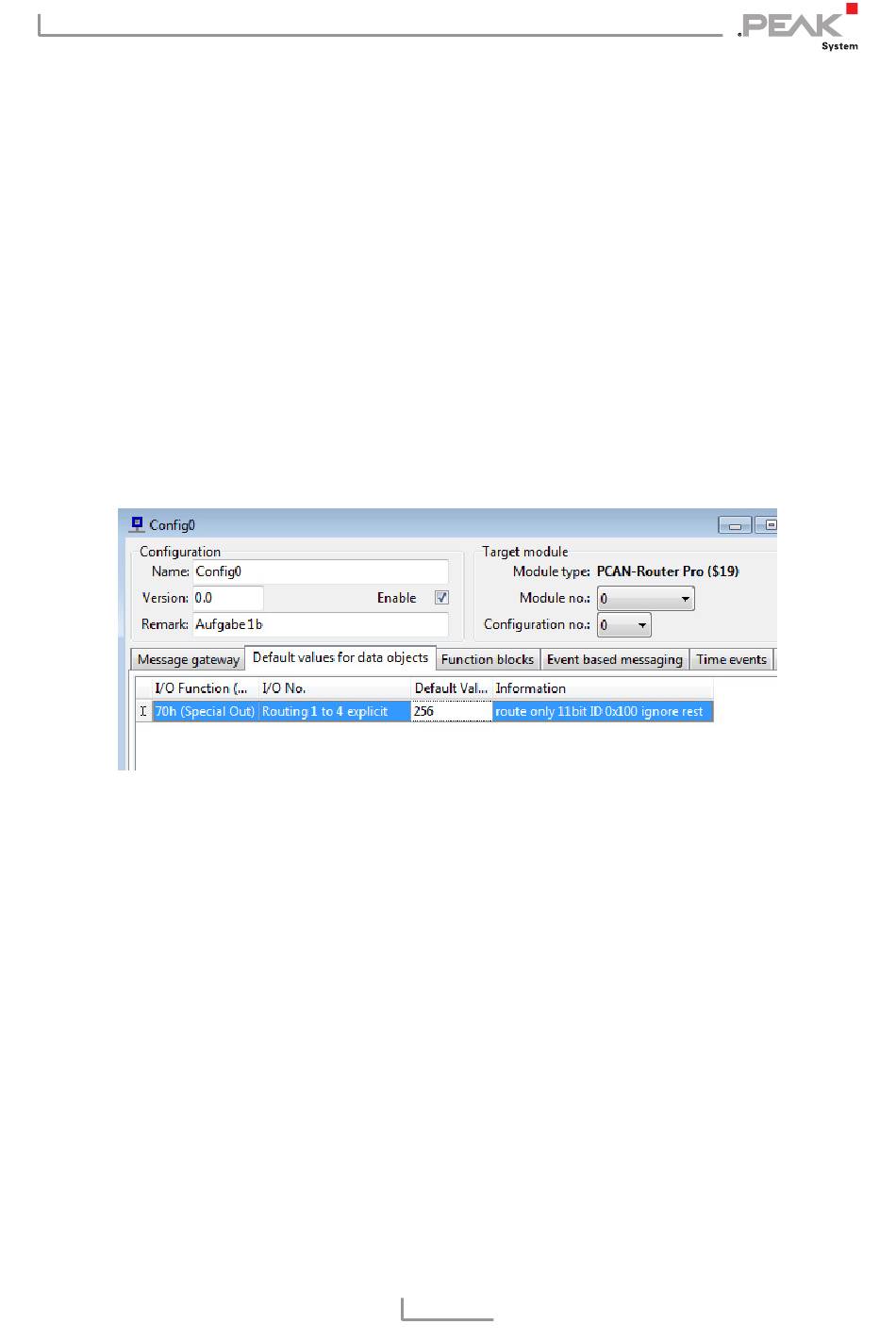

das Icon Config0 doppelt anklicken. Im Konfigurationsfenster zum
Tab Default values for data objects wechseln.
Aktion: Dort den Eintrag aus Aufgabe 1a modifizieren:
1.
I/O-Function: SpecialOut (bleibt unverändert).
2.
I/O-No: Routing 1 to 4 explicit.
3.
Default Value: hier die zu routende 11-Bit-ID angeben
(0..2047dez).
4.
Information: Eine Beschreibung, was diese Zeile macht.
Bemerkung: Die Routingfunktion explicit unterstützt nur 11-Bit-IDs!
Information: Damit sind die Konfigurationsarbeiten zur Lösung
dieser Aufgabe abgeschlossen.
Aktion: Die Konfigurationsdatei wird als Projekt Aufgabe 1b auf dem
PC gespeichert.
19
