PCAN-Router Pro – Konfigurations-Tutorial
1.

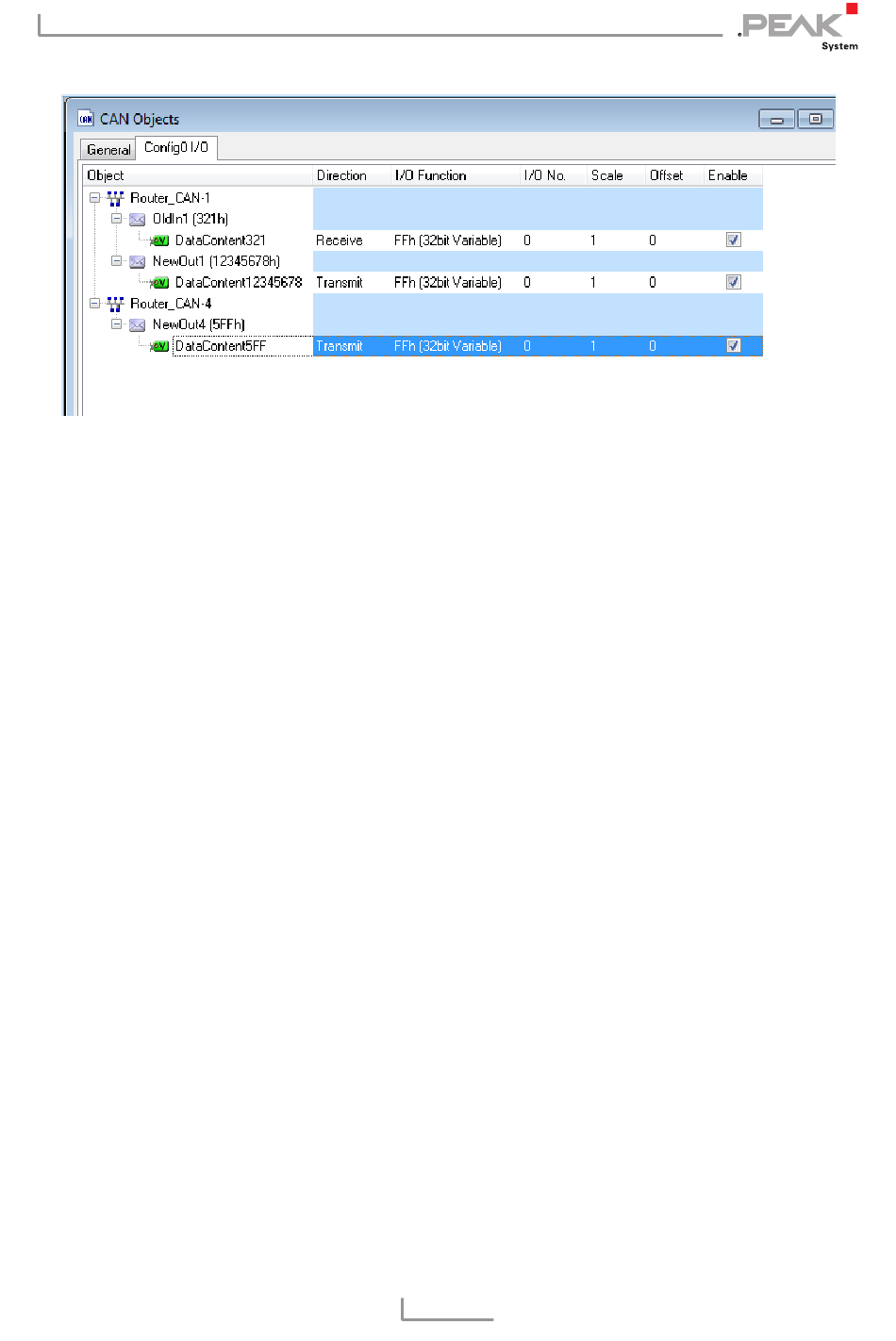

I/O-Function: FF-32-Bit-Variable (hier wird der Inhalt der
Nachricht zwischengeparkt).
2.
I/O-Number: 0 (Es gibt 256 dieser RAM-Variablen zur freien
Verfügung).
3.
Scale: 1 (keine Verstärkung/Abschwächung der Daten,
Multiplikation *1).
4.
Offset: 0 (keine Anhebung/Absenkung des Wertebereichs,
Addition 0).
5.
Enable: Ja, dieses Signal (innerhalb der Nachricht) soll
verwendet werden.
Information: Damit sind die Konfigurationsarbeiten zur Lösung
dieser Aufgabe bereits abgeschlossen.
Aktion: Die Konfigurationsdatei wird als Projekt Aufgabe 3b auf dem
PC gespeichert.
Aktion: Die Konfigurationsdatei wird über den CAN-Bus an den
PCAN-Router Pro übermittelt (Upload).
Aktion: Es wird vom oder dem PCAN-View eine 4 Byte lange CAN-
Nachricht mit der ID 0x321 gesendet (auf CAN-1), in der die 4
Datenbytes mit Werten versorgt sind.
