PCAN-Router Pro – Konfigurations-Tutorial

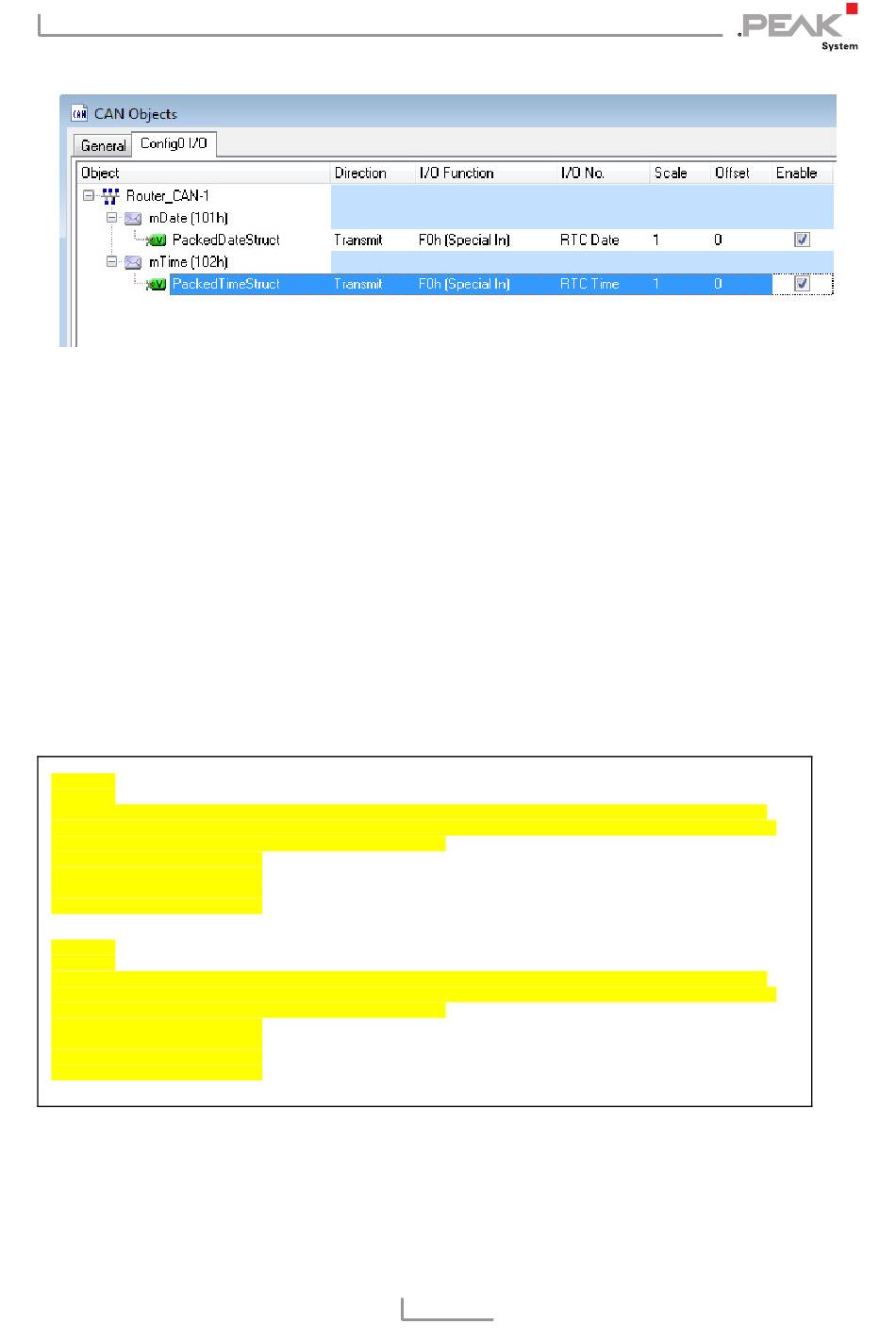

Information: Damit sind die Konfigurationsarbeiten zur Lösung
dieser Aufgabe abgeschlossen.
Aktion: Die Konfigurationsdatei wird als Projekt Aufgabe 6a auf dem
PC gespeichert.
Aktion: Die Konfigurationsdatei wird über den CAN-Bus an den
PCAN-Router Pro übermittelt (Upload).
Information: Wenn man über einen PCAN-Explorer (Art.-Nr. IPES-
005028) verfügt, kann man mittels einer Symbol-Datei die gepackten
Strukturen für Datum und Uhrzeit im Klartext darstellen lassen.
{SEND}
[mDate]
ID=101h
// Byte 0
// 76543210 76543210 76543210 76543210 76543210 76543210 76543210 76543210
Picture=yyyyyyyy mmmmmmmm dddddddd nnnn----
y=year unsigned
m=month unsigned
d=dayofmonth unsigned
n=dayofweek unsigned
[mTime]
ID=102h
// Byte 0
// 76543210 76543210 76543210 76543210 76543210 76543210 76543210 76543210
Picture=ffffffff ssssssss mmmmmmmm hhhhhhhh
f=fractseconds unsigned
s=seconds unsigned
m=minutes unsigned
h=hours unsigned
Damit werden die vom PCAN-Router Pro gesendeten Nachrichten
wie folgt decodiert:
Byte 1 Byte 2 Byte 3
Byte 1 Byte 2 Byte 3
Byte 4 Byte 5
Byte 4 Byte 5
