PCAN-Router Pro – Konfigurations-Tutorial

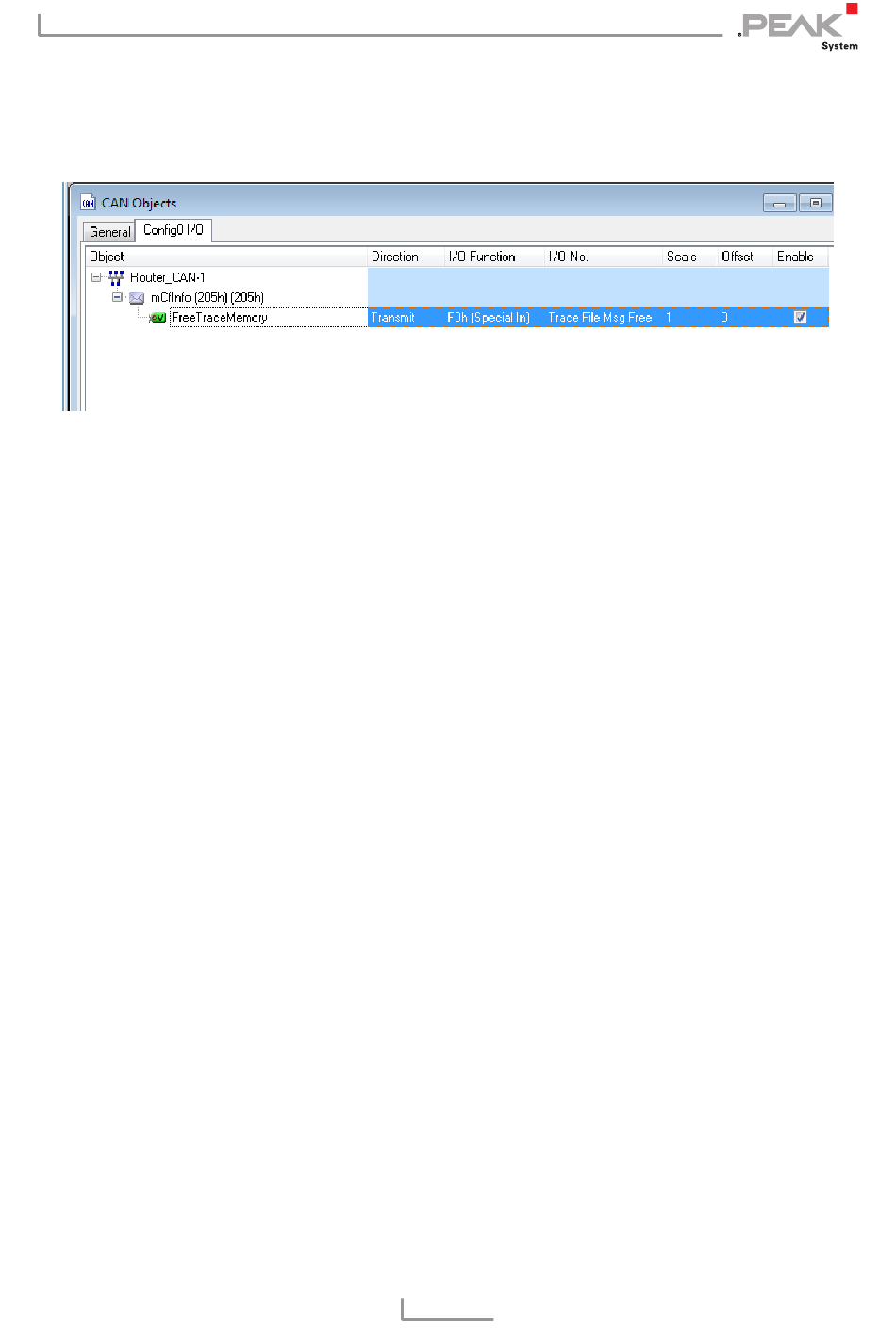

Aktion: Dem enthaltenen CAN-Signal muss eine Datenquelle zuge-
wiesen werden:
1.
I/O-Function: F0-Special In (das ist die Datenquelle: Eine
interne Firmware-Variable).
2.
I/O-Number: Trace File Msg Free (das ist der Name der
Variablen).
3.
Scale: 1 (keine Verstärkung/Abschwächung der Daten,
Multiplikation *1).
4.
Offset: 0 (keine Anhebung/Absenkung des Wertebereichs,
Addition 0).
5.
Enable: Ja, dieses Signal (innerhalb der Nachricht) soll
verwendet werden.
Information: Damit sind die Konfigurationsarbeiten zur Lösung
dieser Aufgabe abgeschlossen.
Aktion: Die Konfigurationsdatei wird als Projekt Aufgabe 3a auf dem
PC gespeichert.
Aktion: Die Konfigurationsdatei wird über den CAN-Bus an den
PCAN-Router Pro übermittelt (Upload), siehe Aufgabe 1a.
Reaktion: Im Output-Window des PPCAN-Editors laufen nun ver-
schiedene Statusmeldungen durch, die das Übertragungsprotokoll
betreffen, deren Bedeutung in anderen Dokumenten erläutert wird.
