PCAN-Router Pro – Konfigurations-Tutorial
Reaktion: Im Fenster ist bereits ein CAN-Bus definiert: Bus_0, unter
dem man globale CAN-Objekte hierarchisch anlegen kann. Eine
Konfiguration ist damit aber noch nicht angelegt.
Beachten Sie: Dies ist nur ein Beispiel für eine mögliche Konfigura-
tion.
Definition: Der Bus_0 erhält den Namen Router_CAN-1, das Feld
Bitrate ist nur informativ. Die standardmäßig im PCAN-Router Pro
verbauten Transceiver TJA1041 werden ohne weiteres Zutun auf
500 kbit/s eingestellt.
Aktion: Doppelklick auf den Namen Bus_0 und Eintragen des neuen
Namens. Auswählen der Default-Bitrate 500 kbit/s aus der
DropDownliste (nur informativ!).

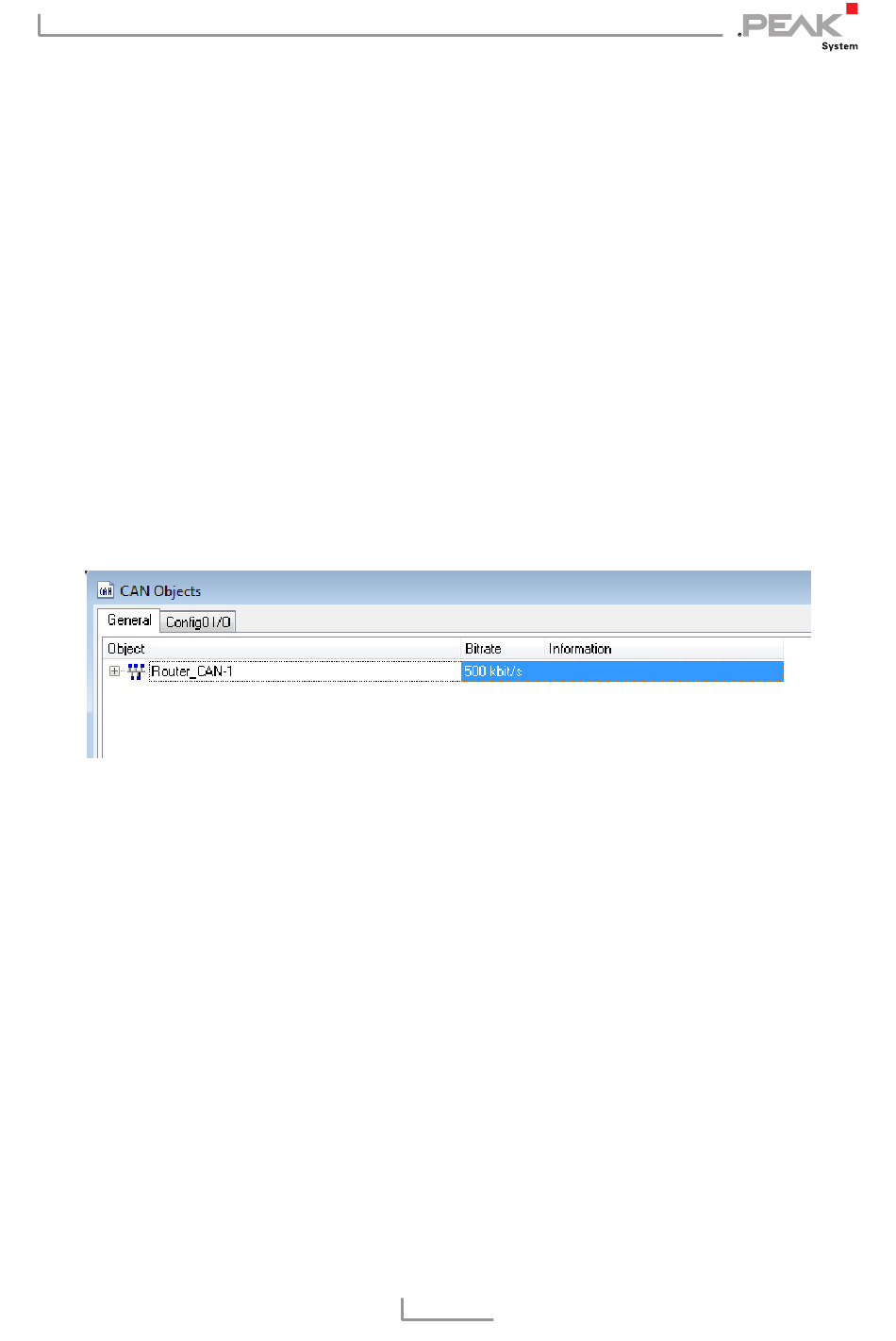

1.
Busname: Router_CAN-1.
2.
Baudrate: 500 kbit/s (nur informativ!).
3.
Information: Eine Beschreibung, was diese Zeile macht.
Definition: Es soll auf diesem Bus eine CAN-Nachricht mCfInfo mit 8
Bytes Länge ausgesendet werden, CAN-ID = 0x205.
Aktion: Dazu wird im Kontextmenü (Rechtsklick auf Router_CAN-1)
der Punkt Add a new Symbol angewählt. Damit wird eine neue
CAN-Nachricht auf dem Bus Router_CAN-1 definiert, deren Para-
meter jetzt noch ausgefüllt werden müssen:
