PCAN-Router Pro – Konfigurations-Tutorial

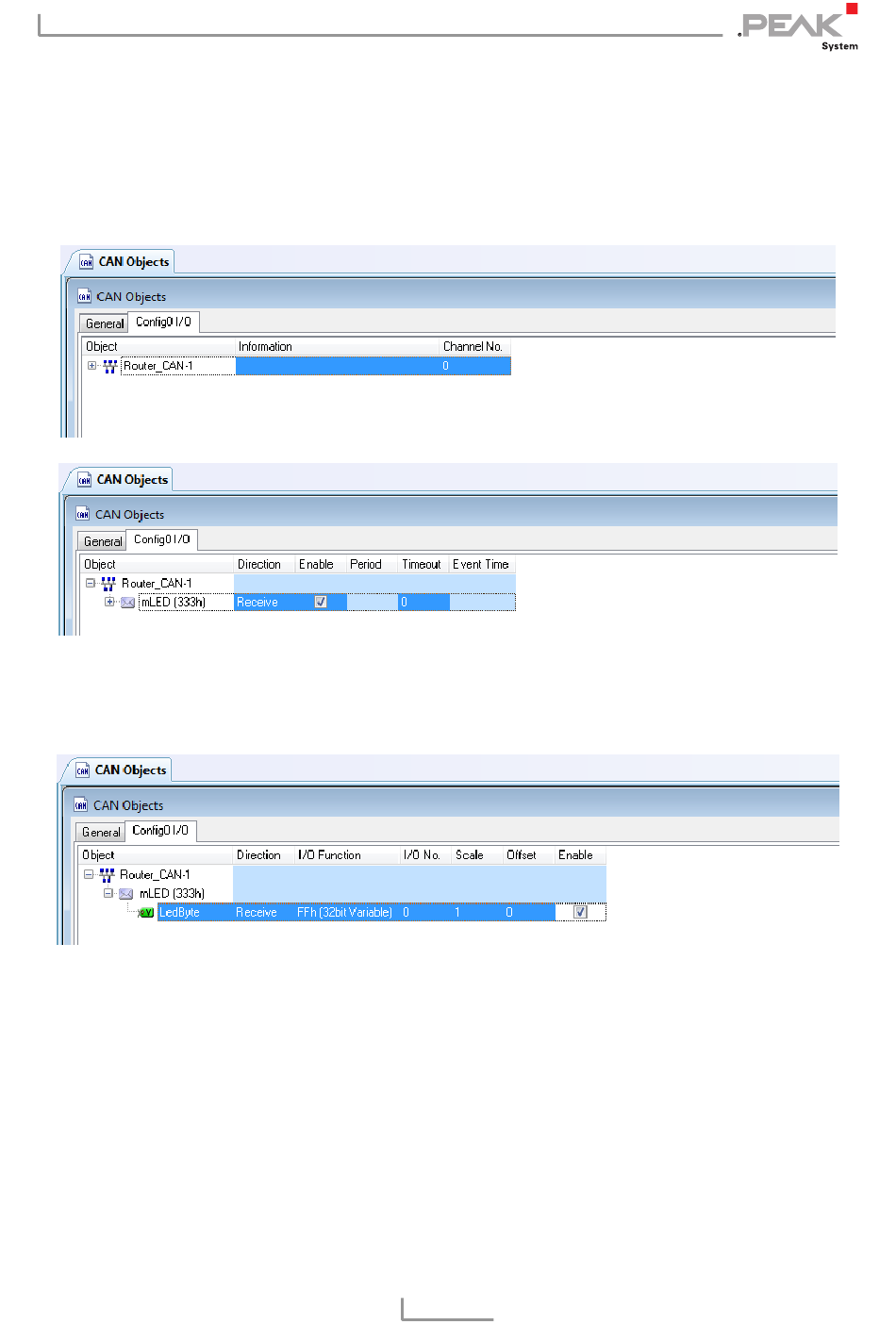

Aktion: Anlegen einer neuen Konfiguration innerhalb der Konfigura-
tionsdatei: dazu den Menüpunkt Edit -> New Configuration auswäh-
len. Importieren der Empfangs-Nachricht in die neue Konfiguration
und Eintragen der Parameter:
1.
Direction: 0x333 wird empfangen (also Receive).
2.
Enable: Ja.
I/O-Function, I/O-Number: Das Signal LedByte aus der Nachricht
0x333 wird in die Variable #0 transferiert.
Aktion: Öffnen des Konfigurationsfenster (durch Klicken auf das
Icon Config0 am linken Rand des PPCAN-Editors). Auswählen des
Tabs Function Blocks, Öffnen des Kontexmenüs (Rechtsklick), Add
record auswählen und vier neue Funktionsblöcke anlegen:
