PCAN-Router Pro – Konfigurations-Tutorial
Aktion: Die Konfigurationsdatei wird als Projekt Aufgabe 6d auf dem
PC gespeichert.
Aktion: Die Konfigurationsdatei wird über den CAN-Bus an den
PCAN-Router Pro übermittelt (Upload).

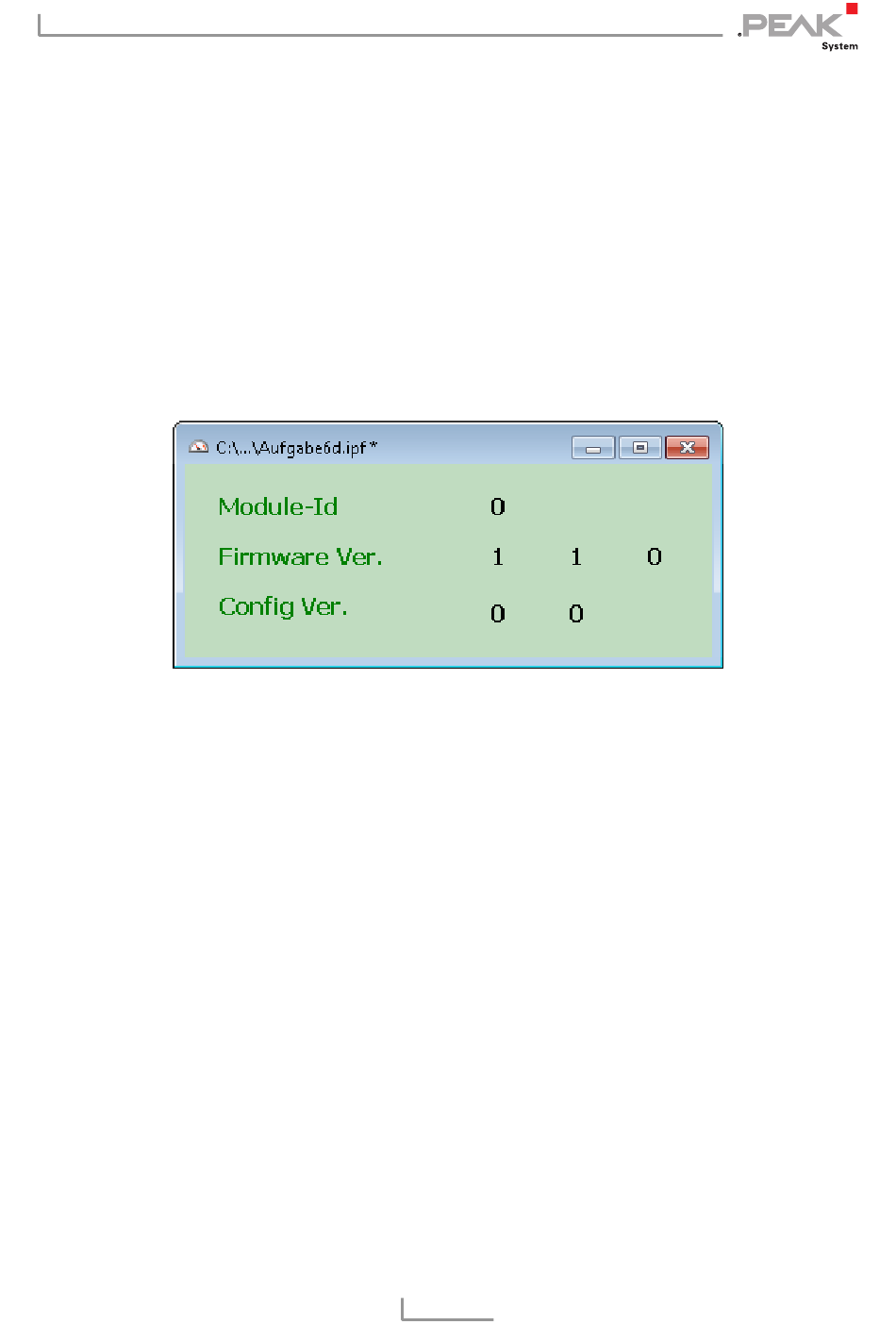

Bemerkung: Wenn man über einen PCAN-Explorer (Art.-Nr. IPES-
005028) und das Instruments Panel Add-in (Art.-Nr. IPES-005088)
verfügt, kann man (mittels einer Symbol-Datei) alle gesendeten
Signale lesbar darstellen:
4.21
Aufgabe 7a: Sleep/Wake-Up über CAN
Information: Der PCAN-Router Pro ist an allen vier Ports mit Wake-
Up-fähigen CAN-Transceivern ausgestattet. Falls sich das Gerät im
energiesparenden Sleep-Mode befindet, wird eine beliebige
eingehende Nachricht das Gerät aufwecken.
Aktion: Es wird eine Empfangs-Nachricht definiert, die die interne
Variable Selfhold auf 0 setzt, dadurch geht der PCAN-Router Pro in
den sogenannten Sleep-Mode (z. B. um die Fahrzeugbatterie zu
schonen):
71
