PCAN-Router Pro – Konfigurations-Tutorial
Hinweis: Bei der Characteristic Curve wird der zweite Eingang
nicht benutzt.

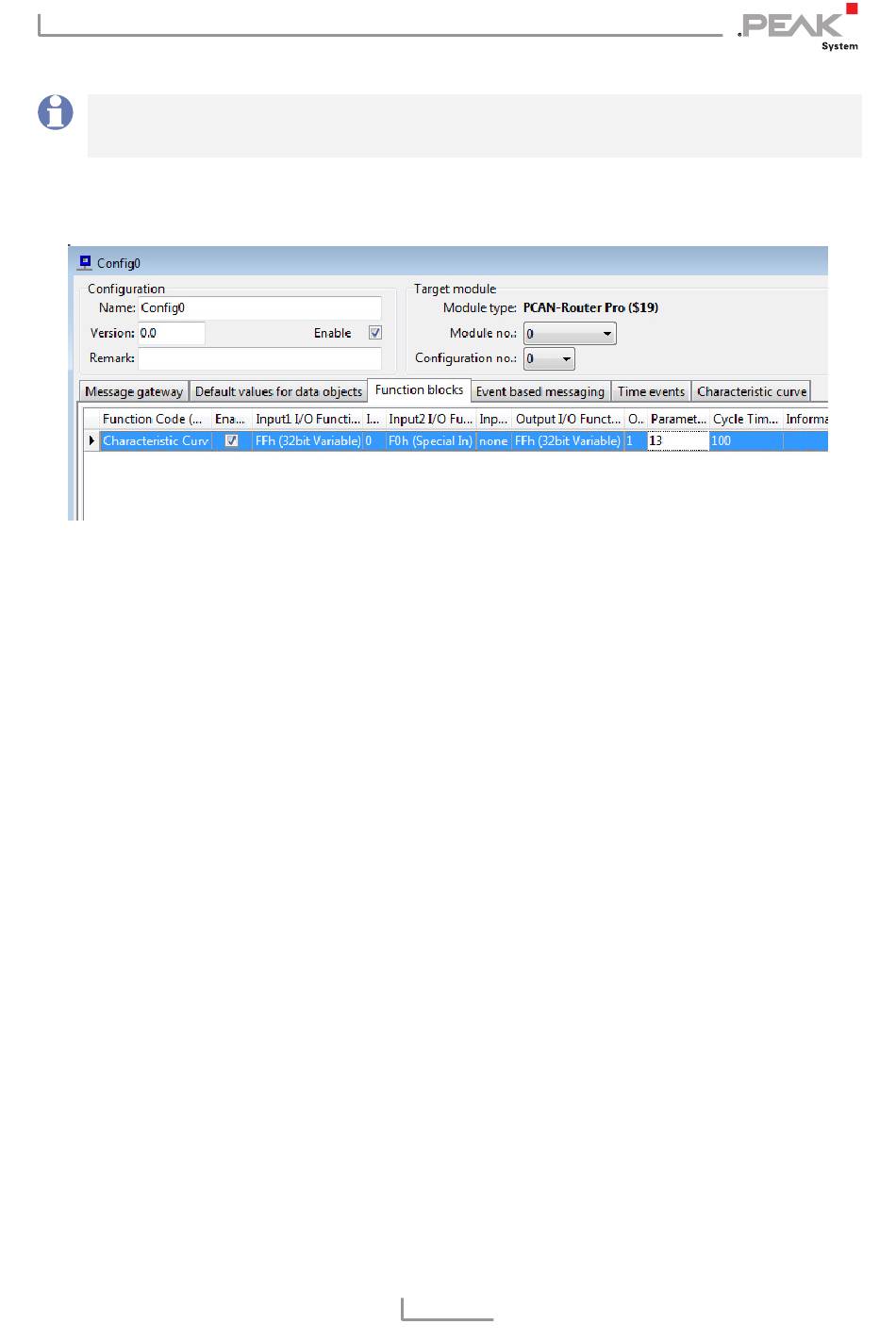

Aktion: Der Funktionsblock wird gemäß folgendem Bild ausgefüllt:
1.
Function Code: Characteristic Curve (die Kennlinien-Bedien-
Funktion).
2.
Enable: Ja, dieser Block soll aktiv sein.
3.
Eingang1: FF-32-Bit-Variable, 0 (der X-Wert ist in der 32-Bit-
Variablen #0).
4.
Eingang2: F0-Special In, none (= nicht benutzt).
5.
Ausgang: FF-32-Bit-Variable, 1 (das Y-Ergebnis kommt in die
32-Bit-Variable #1).
6.
Parameter: 13 (die Nummer der bereits definierten Kennlin-
ie). Es öffnet sich folgendes Fenster: Tragen Sie unter Value
die Nummer der bereits definierten Kennlinie ein und
bestätigen Sie mit Close.
48
