PCAN-Router Pro – Benutzerhandbuch
2.2

CAN 1 bis CAN 4, D-Sub 9-polig

Ein CAN-Bus wird über eine 9-polige D-Sub-Steckverbindung ange-
schlossen.
Die Belegung der CAN-Pins ist abhängig vom verwendeten CAN-
Transceivermodul:
Transceivermodul
PCAN-Transceiver
(Standard)
TJA1041
PCAN-Transceiver
PCA82C251
PCAN-Transceiver
MAX3057-ISO
PCAN-Transceiver
TH8056
PCAN-Transceiver
TJA1055

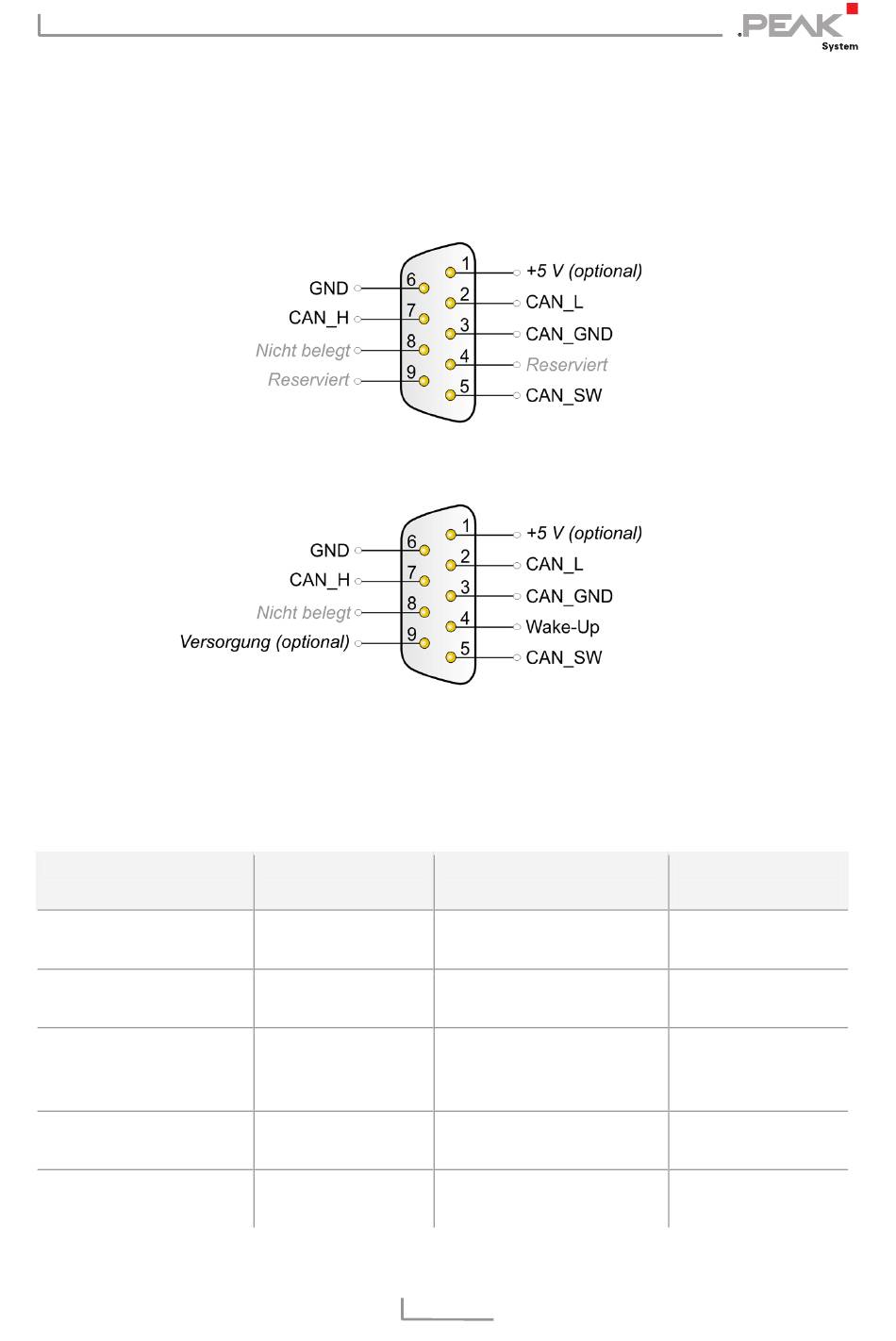

Belegung der Anschlüsse CAN 1 und CAN 2
Belegung der Anschlüsse CAN 3 und CAN 4
Übertragungs-
standard
High-Speed-CAN
ISO 11898-2
High-Speed-CAN
ISO 11898-2
High-Speed-CAN
ISO 11898-2
Single-Wire-CAN
SAE J2411
Low-Speed-CAN
ISO 11898-3
Zusatzfunktion
Wake-Up per CAN
keine
Galvanische Trennung
des CAN-Anschlusses
bis 300 V
Wake-Up per CAN
Wake-Up per CAN
10
Verwendete
CAN-Leitungen
CAN_L, CAN_H
CAN_L, CAN_H
CAN_L, CAN_H
CAN_SW
CAN_L, CAN_H
