PCAN-Router Pro – Konfigurations-Tutorial
3.
Bit length: 32.
4.
StartByte: 4 (Signal liegt dadurch in den Datenbytes 5..8).
5.
StartBit: 0.
6.
Signed: Nein, nicht vorzeichenbehaftet.
7.
Byte Order: Intel-Format (LSB in Byte 0 Bit 0, MSB in Byte 3
Bit 7).
8.
Information: Eine Beschreibung, was diese Zeile macht.
Information: Die leere Hülle der CAN-Nachricht ist damit festgelegt,
aber noch nicht einer physikalischen Datenquelle zugeordnet. Dazu
muss eine Konfiguration erzeugt werden.
Aktion: Anlegen einer leeren Konfiguration innerhalb der Datei: den
Menüpunkt Edit -> New Configuration auswählen.

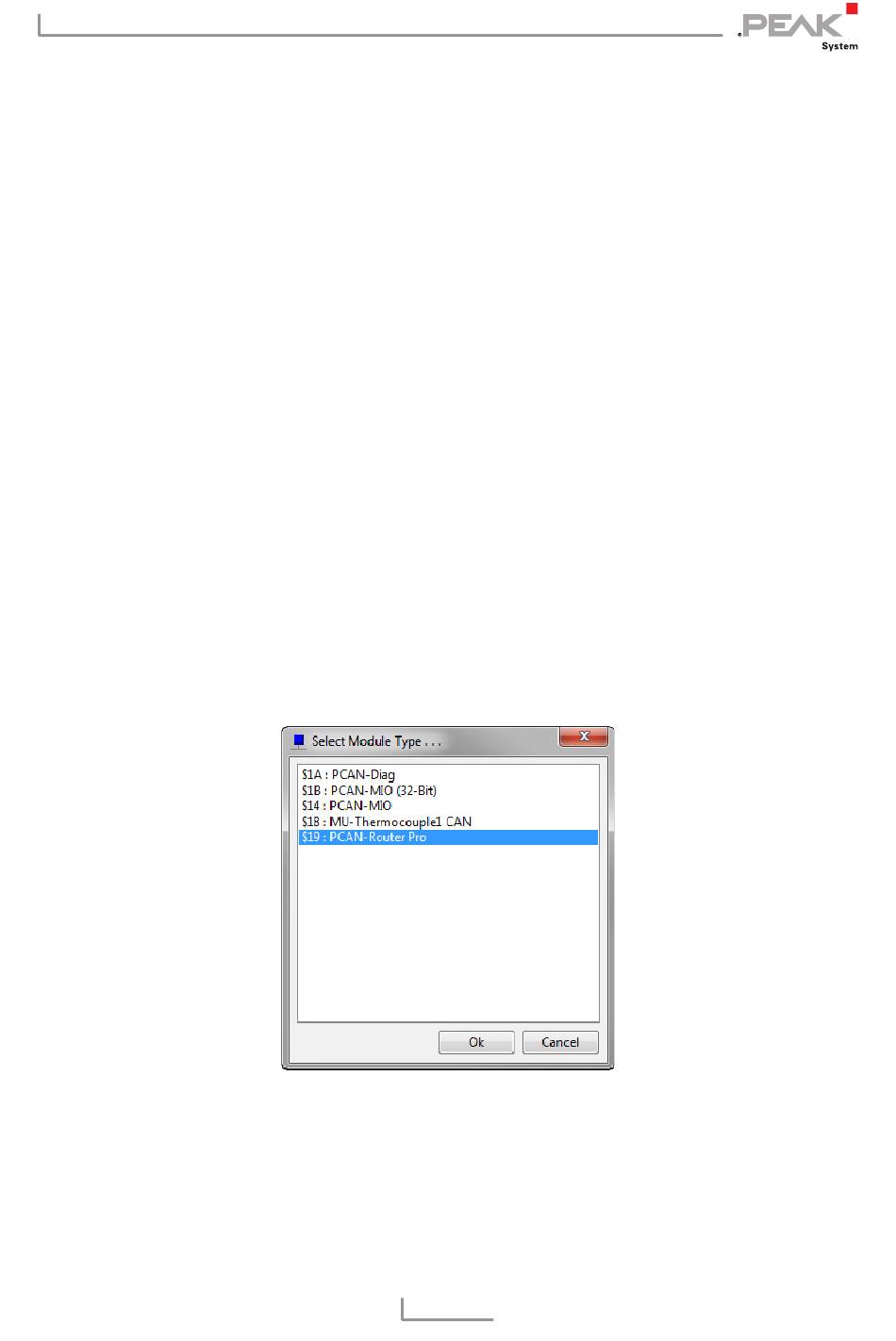

Reaktion: Es wird nach der zu konfigurierenden Hardware gefragt.
Aktion: Wählen Sie das Profil für den PCAN-Router Pro aus.
Reaktion: Es erscheint neben dem Tab General ein neuer Tab mit
dem Namen der Konfiguration Config0 I/O. Außerdem ist im
Navigationsfenster am linken Bildrand ein Icon Config0 entstanden.
27
